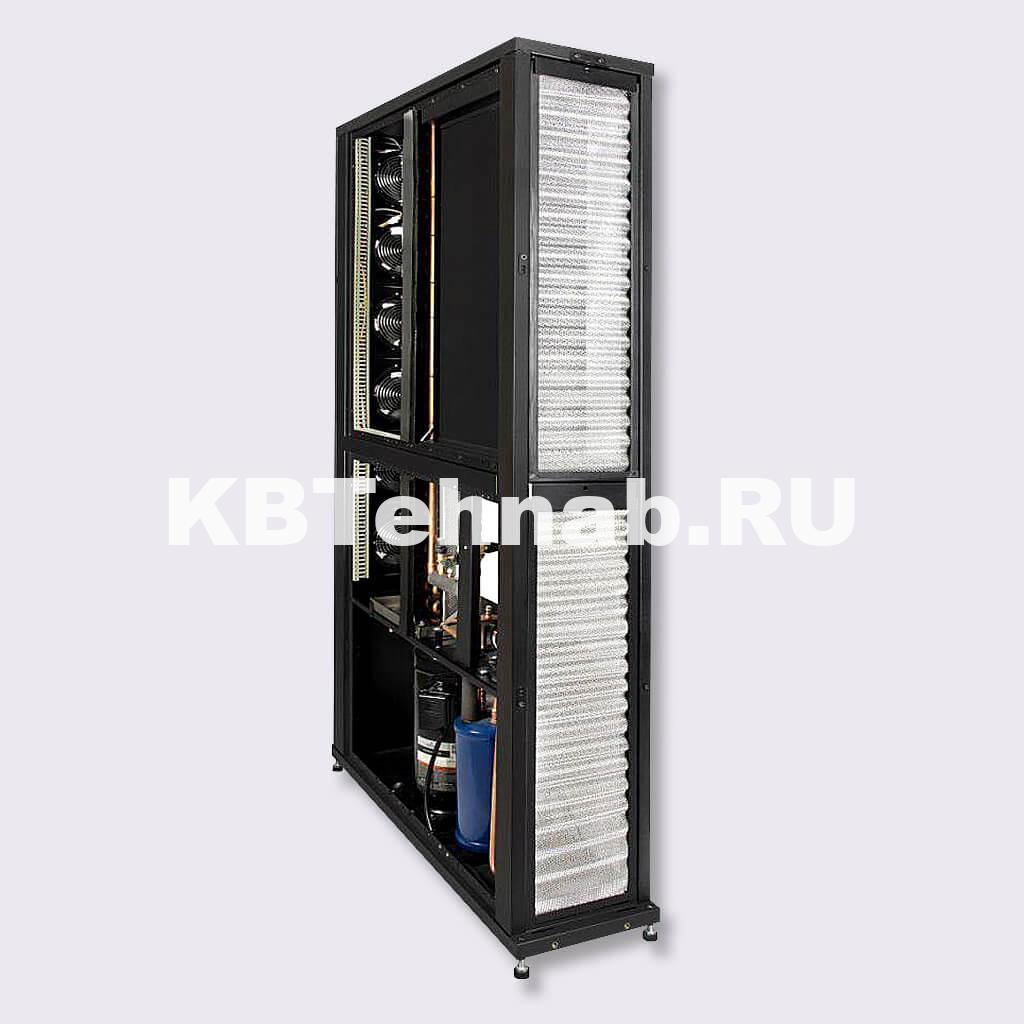

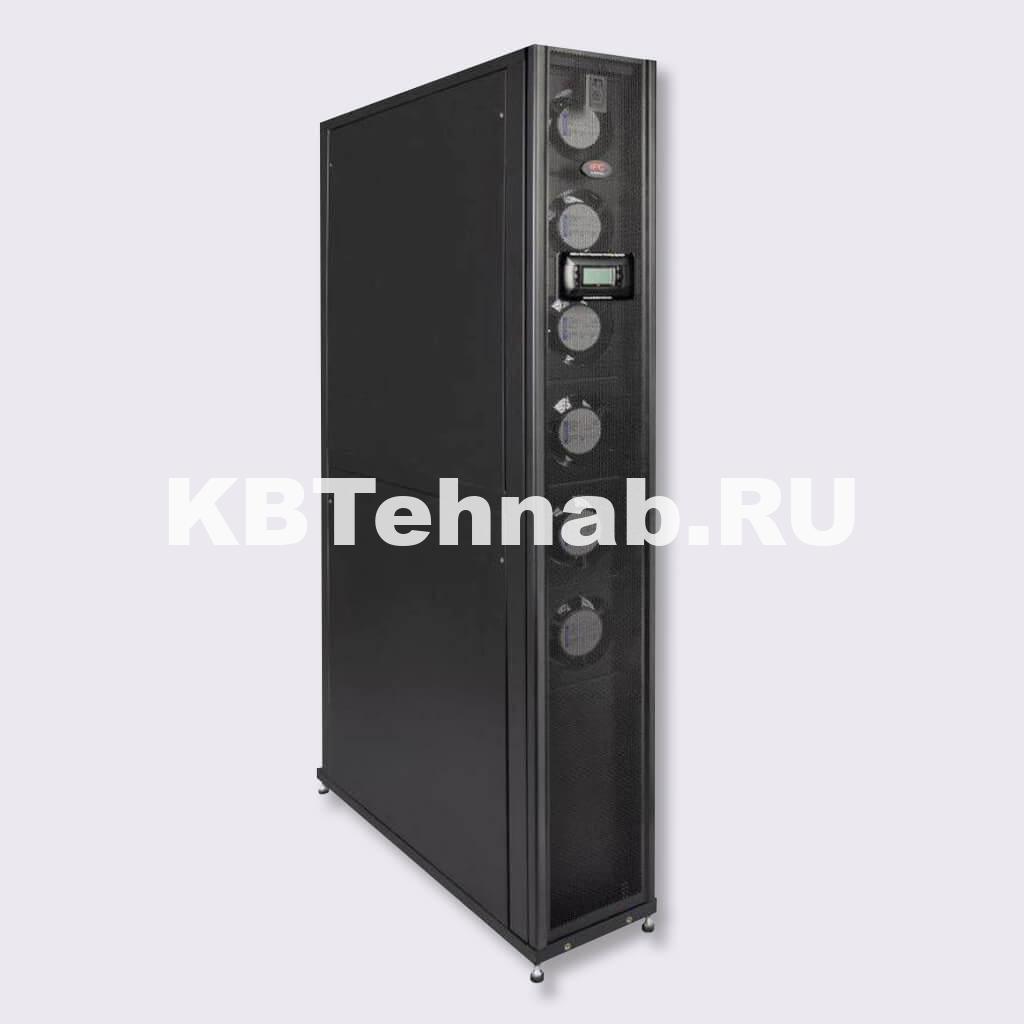

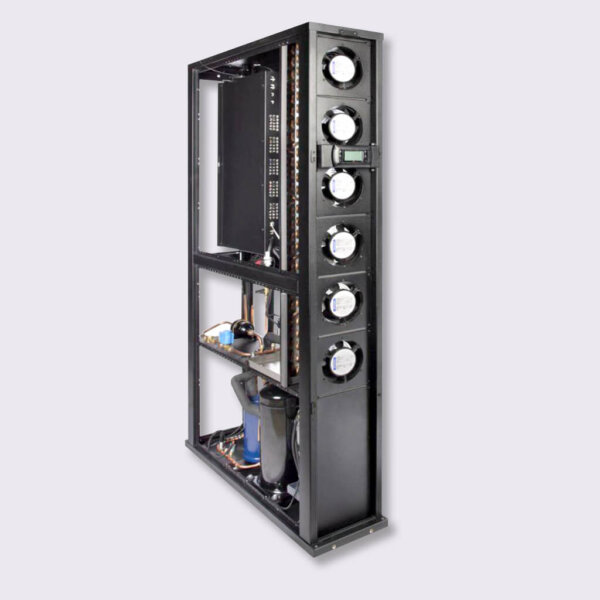

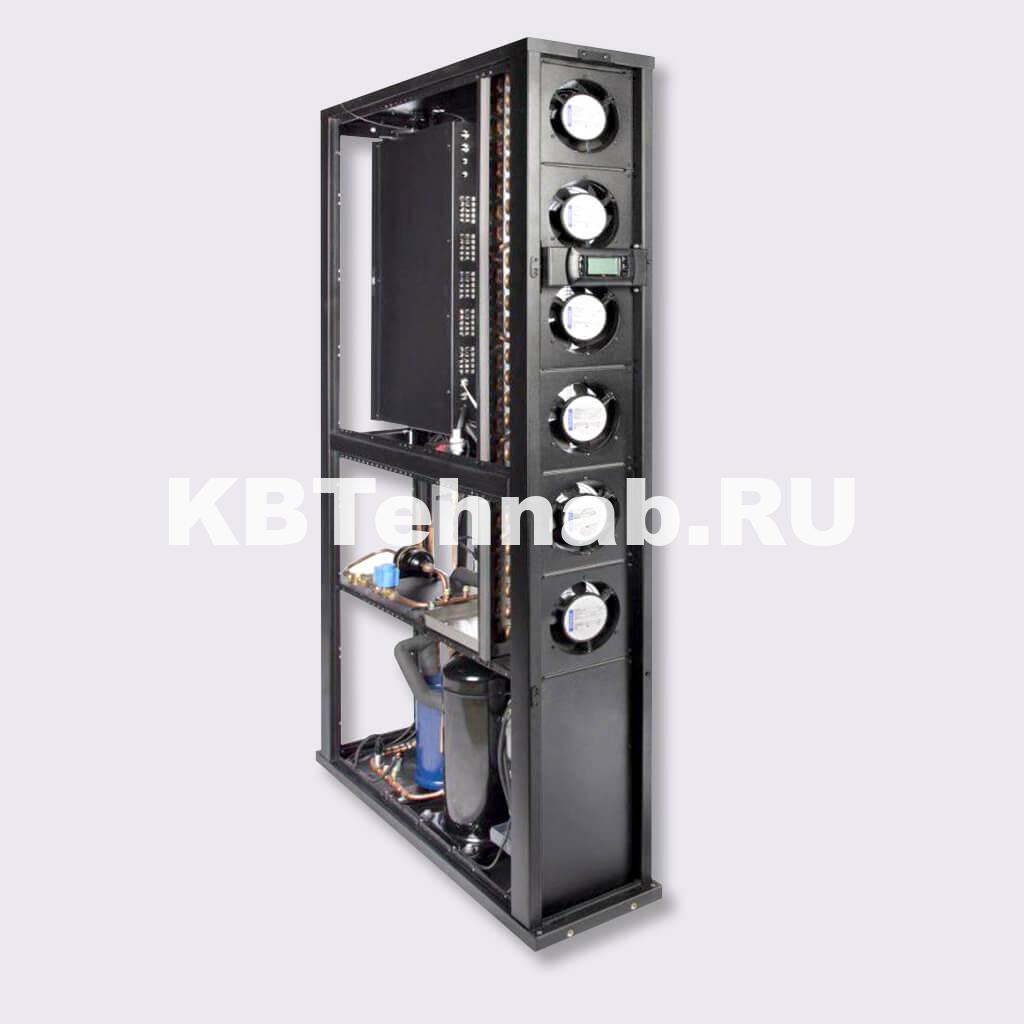

С внутренним компрессором

Категории In-Row, In-Row Direct Expansion, Системы охлаждения для ЦОД

цена по запросу

На сайте приведены ориентировочные розничные цены.
ВНИМАНИЕ! При увеличении объемов покупки цена снижается.

Описание и характеристики

Компрессоры MID InRows совместимы с наружным конденсатором, известным как MCO. Inrows, относящиеся к этой категории, предлагаются со стандартной шириной 30 и 60 см и различной производительностью.

Компрессор, используемый в этих изделиях, может быть двух различных типов. Первый тип — спиральные компрессоры с фиксированной скоростью вращения и управлением ON-FF, второй — компрессоры BLDC с переменной скоростью вращения.

По сути, компрессоры BLDC предоставляют системе InRow дополнительный способ управления, позволяющий точно адаптировать нагрузку, создаваемую системой охлаждения, к нагрузке, создаваемой оборудованием ЦОД. Это позволяет сократить время реакции на адаптацию температуры.

С другой стороны, электронный расширительный клапан и вентиляторы с регулируемой скоростью вращения системы InRow и конденсатора будут способствовать точной адаптации температуры.

		MID 60401	MID 30301	MID 30201	MID 30151
Размеры (Г х Ш х В), мм		1 070 х 600 х 2 000	1 070 х 300 х 2 000	1 070 х 300 х 2 000	1 070 х 300 х 2 000
Максимальная производительность, кВт		41	30	20	16,5
Максимальная потребляемая мощность, кВт		14,1	8,9	6,2	6,1
Напряжение		380-400 В, перемен.	380-400 В, перемен.	380-400 В, перемен.	380-400 В, перемен.
Количество кулеров		2	5	5	4
Тип кулеров		Осевой	Осевой	Осевой	Осевой
Максимальный расход воздуха, м3/час (CFM)		7 500 (4 400)	3 850 (2 265)	3 850 (2 265)	2 890 (1 700)
Производительность (кг/час)		3	Нет	Нет	3
Хладагент		R410A	R410A	R410A	R410A
Тип компрессора		Роторный BLDC	Роторный BLDC	Роторный BLDC	Вкл/выкл
Расположение компрессора		Внутри	Внутри	Внутри	Внутри
Тип расширительного клапана		Электрический	Электрический	Электрический	Электрический
Количество фильтров			2	2	2
Размер фильтра, мм	Моющийся G2	580 х 445 х 50	910 х 230 х 25	910 х 230 х 25	910 х 230 х 50
Размер фильтра, мм	Плиссированный G4 (опционально)	580 х 445 х 50	910 х 230 х 50	910 х 230 х 50	910 х 230 х 50
Уровень шума на расстоянии 1 м (дБ)		82	72	71	75
Вес, кг		369	201	198	183

Модели, относящиеся к этой категории, совместимы с вертикальным или горизонтальным типом конденсатора сопоставимой мощности. В случае ограниченного доступа к открытым площадкам можно смело выбирать одну из этих двух моделей.

Технические характеристики конденсаторных блоков

Линейка InRow	Напряжение / мощность, В / Вт	Размер кулеров, мм	Размеры (Г х Ш х В), мм	Вес, кг	Описание	Модель
MID 30151	220 х 1P-360	2 х 40	1 310 х 850 х 720	91	15 кВт, верт.	MCO 15000
MID 30151	220 х 1P-360	2 х 40	1 310 х 850 х 720	95	кВт, гор.	MCO 15001
MID 30201	380 х 3Ph-828	2 х 50	1 630 х 1 000 х 890	154	20 кВт, верт.	MCO 20000
MID 30201	380 х 3Ph-828	2 х 50	1 350 х 1000 х 890	158	20 кВт, гор.	MCO 20001
MID 30301	380 х 3Ph-828	2 х 50	1 640 х 1 100 х 890	169	30 кВт, верт.	MCO 30000
MID 30301	380 х 3Ph-828	2 х 50	1 640 х 1 100 х 890	176	30 кВт, гор.	MCO 30001
MID 60401	380 х 3Ph-1656	4 х 50	1 930 х 1 200 х 1 390	300	40 кВт, верт.	MCO 40000
MID 60401	380 х 3Ph-1656	4 х 50	1 930 х 1 200 х 1 390	312	40 кВт, гор.	MCO 40001

Наиболее важные технические характеристики MID InRows:

Каркасная конструкция из высокопрочного металлического профиля ST37.
Конструкция InRow покрыта электростатической порошковой краской (RAL 9005).
Оснащен электронным расширительным клапаном.
Легко устанавливаемые воздушные фильтры.
Вентиляторы с возможностью горячей замены.
Быстрая и простая установка.
Высокая энергоэффективность благодаря вентиляторам с регулируемой скоростью вращения.
Низкие первоначальные инвестиционные затраты.
Простая в использовании система управления и современная система мониторинга.
Регулируемые размеры.
Профессионально разработанная конструкция для облегчения обслуживания.
Безопасность эксплуатации благодаря датчикам температуры, давления, влажности и утечки воды, установленным в различных частях системы, а также надежной системе управления Carel.
Доступ ко всем системам, как сверху, так и снизу.
Сетевое подключение по протоколу Modbus, а также по протоколам BACnet и SNMP.
Подключение к сети через порты Ethernet и RS485 и переключение до 16 блоков InRow.
Высококачественные детали, соответствующие международным стандартам.
Различные режимы работы.
Легкий доступ к смотровому окну с задней дверцы устройства (модели шириной 30 см) и с передней дверцы (модели шириной 60 см).
Сменный фильтр-осушитель (с задней дверцы устройства).
Наличие достаточного количества запорных клапанов, облегчающих замену фильтра-осушителя.
Достаточное количество клапанов отключения в холодильном контуре, используемых для сбора хладагента внутри конденсатора.
Панель управления питанием со сдвижной дверцей в изделиях шириной 30 см для легкого доступа ко всем электрическим элементам системы с задней стороны InRow и панель управления питанием с распашной дверью в изделиях шириной 60 см для легкого доступа ко всем элементам с передней стороны.
Регулируемые ножки.
