Система охлаждения для ЦОД In-Row DX с наружным компрессором

Системы охлаждения для ЦОД Direct Expansion (DX) подразделяются на классы MID и MCI. Положение установки компрессора является одним из наиболее важных факторов, отличающих один класс от другого. В моделях MCI компрессор устанавливается внутри наружного конденсаторного блока.

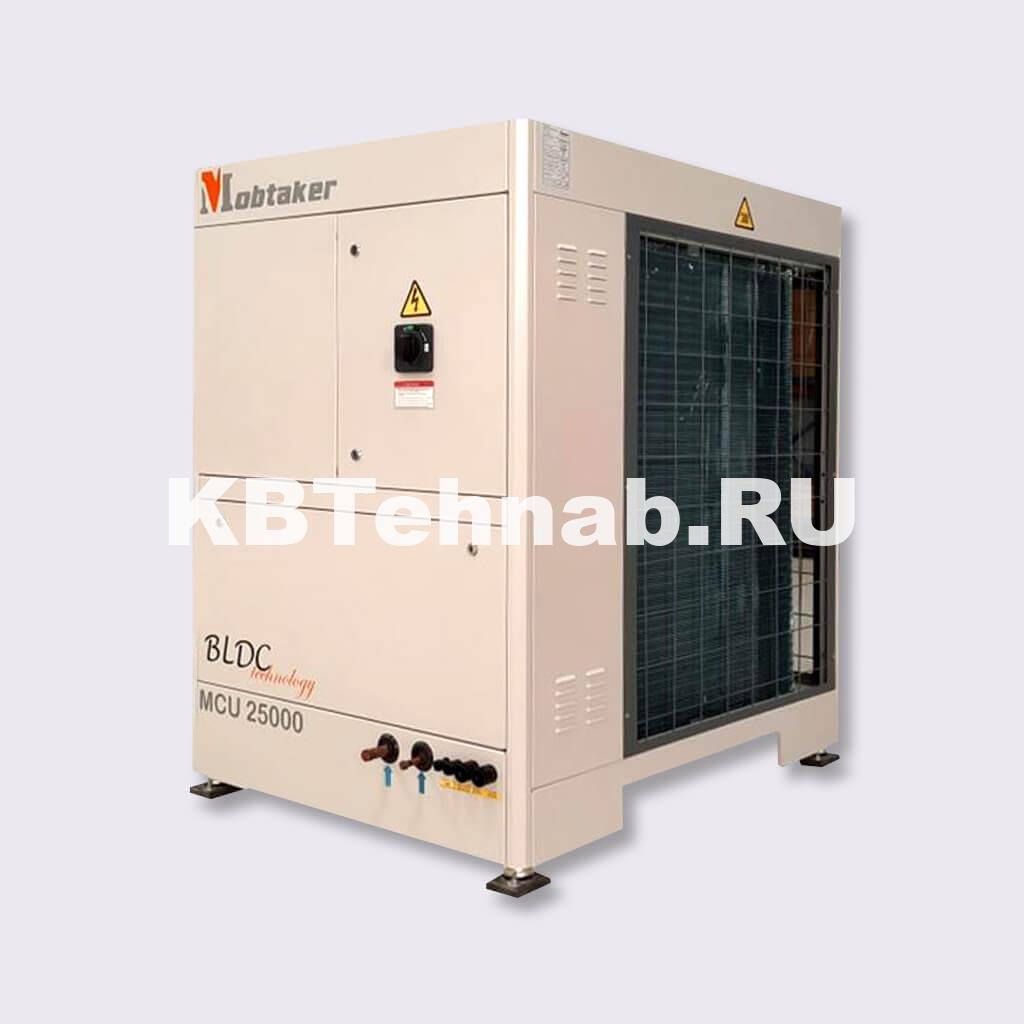

Устройства MCI In-Rows совместимы с внешними конденсаторными блоками, которые известны как MCU. Компрессоры In-Rows, относящиеся к этой категории, предлагаются в различных вариантах производительности.

Компрессоры, используемые в этих изделиях, относятся к типу BLDC с частотно-регулируемым приводом, которые устанавливаются внутри конденсаторного блока. Фактически компрессоры BLDC обеспечивают системе дополнительный механизм управления, позволяющий точно адаптировать нагрузку, создаваемую системой охлаждения, к нагрузке, создаваемой оборудованием ЦОД. Это позволяет сократить время реакции на адаптацию температуры.

С другой стороны, электронный расширительный клапан и вентиляторы с регулируемой скоростью вращения системы In-Row и конденсаторного блока будут способствовать точной адаптации температуры.

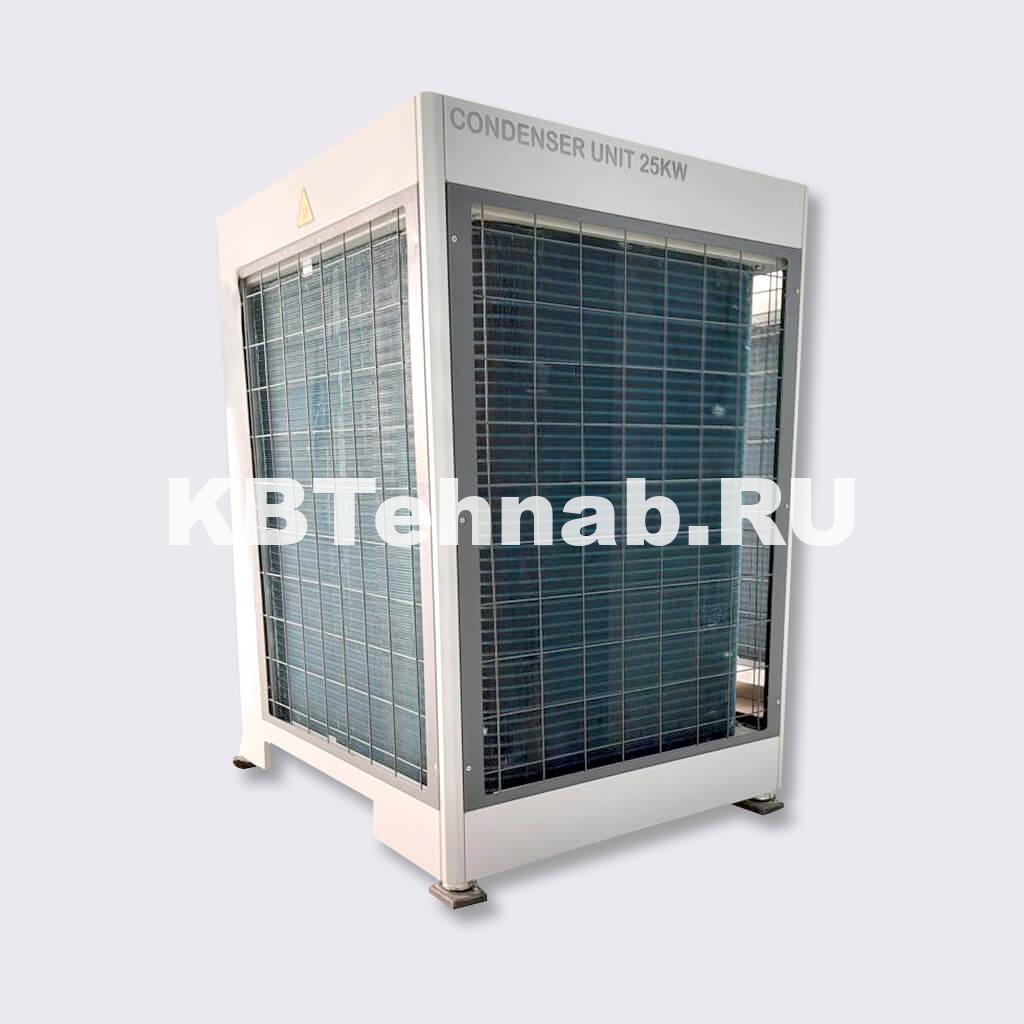

Технические характеристики конденсаторных блоков

Следует отметить, что питание устройства осуществляется от трехфазной сети 380 В, подведенной к конденсаторному блоку, а конденсаторный блок использует однофазную сеть 220 В для питания внутреннего блока In-Row.

Важнейшие характеристики инверторов MCI.

• Рамная конструкция из высокопрочного металлического листа ST37.

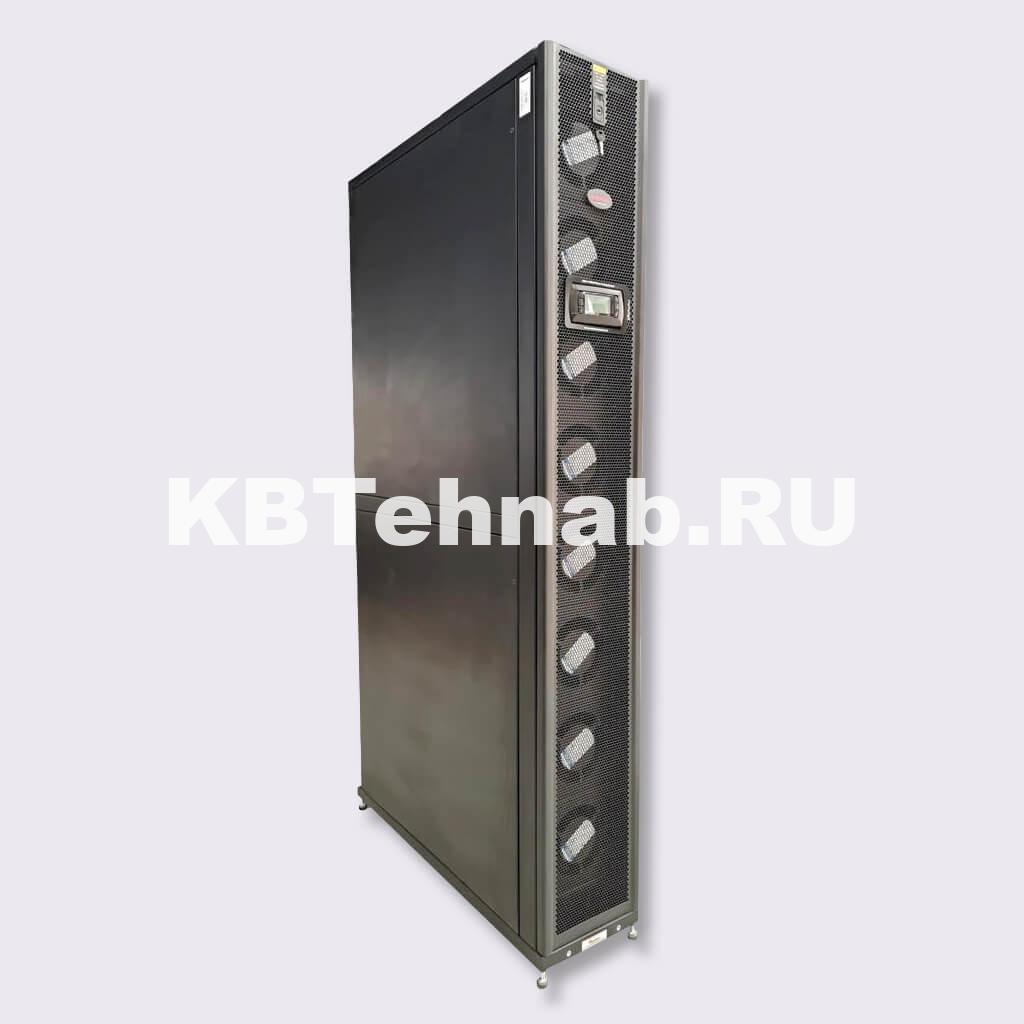

• Конструкция In-Row покрыта электростатической порошковой краской (RAL 9005).
• Конденсаторный блок покрыт электростатической порошковой краской (RAL 7035).
• Электронный расширительный клапан.
• Аппаратура управления Carel.
• Питание устройства осуществляется от двух отдельных блоков питания, соединенных между собой выключателем (по желанию заказчика).
• Возможность удаления каждого отдельного вентилятора из системы даже во время работы системы.
• Высокая энергоэффективность благодаря вентиляторам с регулируемой скоростью вращения блока In-Row и конденсаторного блока.
• Компрессоры с переменной скоростью вращения BLDC, используемые для снижения уровня энергопотребления, гарантируют бесперебойную работу и длительный срок службы устройства.
• Сетевое подключение по протоколу Modbus, а также по протоколам BACnet и SNMP.
• Подключение к сети через порты Ethernet и RS485 и замена до 16 блоков In-Row.
• Три различных режима управления (только подача, только возврат и подача + возврат), отдельный контроллер конденсационного блока в дополнение к основному контроллеру блока In-Row.
• Установка датчиков, выдающих сигнал о загрязнении фильтра (опция).
• Установка насосов дренажного поддона (опция).
• Установка датчика утечки (опция) отдельно от поплавкового датчика.
• Оснащен поплавковым датчиком.
• Отсутствие необходимости в 3-фазном питании во внутреннем проходе ЦОД.
• Змеевики Blue Fin, отличающиеся длительным сроком службы.
• Установка компрессора в наружный конденсаторный блок для облегчения обслуживания.

Детали изделия.

• Розетки и кабель Buss используются для подключения InRow к конденсаторному блоку.
• Пена для заполнения зазоров.
• Соединительный кронштейн для крепления In-Row к островному кронштейну.
• Сетевой электрический кабель и соответствующий разъем.
• Шланг, соединяющий блок с основной дренажной линией.
