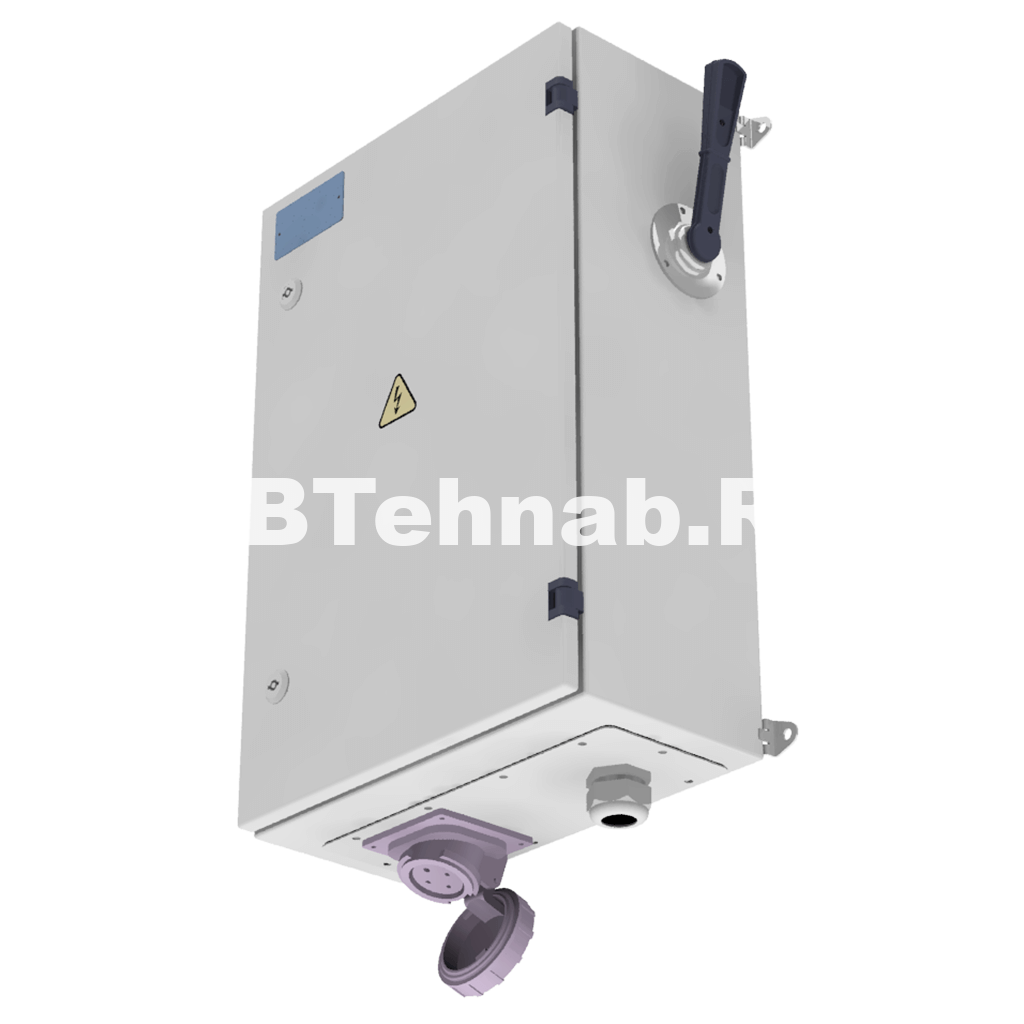

Ящики силовые (ящики-выключатели) защищенные МБА-ЯВЗШ
Ящики силовые (ящики-выключатели) защищенные МБА-ЯВЗШ — низковольтные комплектные устройства (НКУ) предназначенные для ручной коммутации силовых цепей электропитания потребителей при отключенной нагрузке, защиты от токов короткого замыкания и перегрузки для исполнений с предохранителями.
Цена указана в минимальной комплектации.
40 800,00₽
Описание товара
Ящики силовые (ящики-выключатели) защищенные МБА-ЯВЗШ предназначены для ручной коммутации силовых цепей электропитания потребителей при отключенной нагрузке, а также защиты от токов короткого замыкания и перегрузки для исполнений с предохранителями. Подключение кабеля со стороны нагрузки в МБА-ЯВЗШ осуществляется через штепсельный разъем. При необходимости возможно изготовление ящиков силовых (ящиков-выключателей) защищенных МБА-ЯВЗ, подключение кабеля со стороны нагрузки в них осуществляется непосредственно к зажимам держателей предохранителей.
Ящики силовые (ящики-выключатели) защищенные МБА-ЯВЗШ изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).
Характеристики товара
| Электрические характеристики: |
|
|---|---|
| Максимальный номинальный ток главной цепи (Ina) | 100; 250 А |
| Номинальное напряжение главной цепи (Un) | 380; 400; 660; 690 В переменного тока, 110; 220 В постоянного тока |
| Номинальная частота переменного тока | 50 Гц |
| Номинальное напряжение изоляции (Ui) | 450 В |
| Номинальное выдерживаемое импульсное напряжение (Uimp) | 4 кВ |
| Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw) | 10/17 кА |
| Максимальный номинальный ток коммутационных аппаратов цепи ввода | 250 А |
| Система заземления | ТN-С, ТN-S, ТN-С-S в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1) |
| Конструктивные характеристики: |
|
| Группа механической стойкости | М6, М7, М40 (по ГОСТ 17516.1) |
| Степень защиты по ГОСТ 14254 | IP55 в составе ящика с закрытой дверью, IP20 с открытой дверью или вне ящика |
| Степень защиты по ГОСТ IEC 62262 | IK10 |
| Режим работы | Непрерывный, периодический, |
| Вид охлаждения | Естественный |
| Вид обслуживания | Односторонний |
| Вид управления | Местное |
| Условия эксплуатации: |
|
| Климатическое исполнение | УХЛ1; УХЛ2; УХЛ3; УХЛ3.1; УХЛ4; Т1; Т2; Т3; О4; О4.1 (по ГОСТ 15150) |
| Сейсмостойкость по шкале MSK-64 | 9 баллов |
