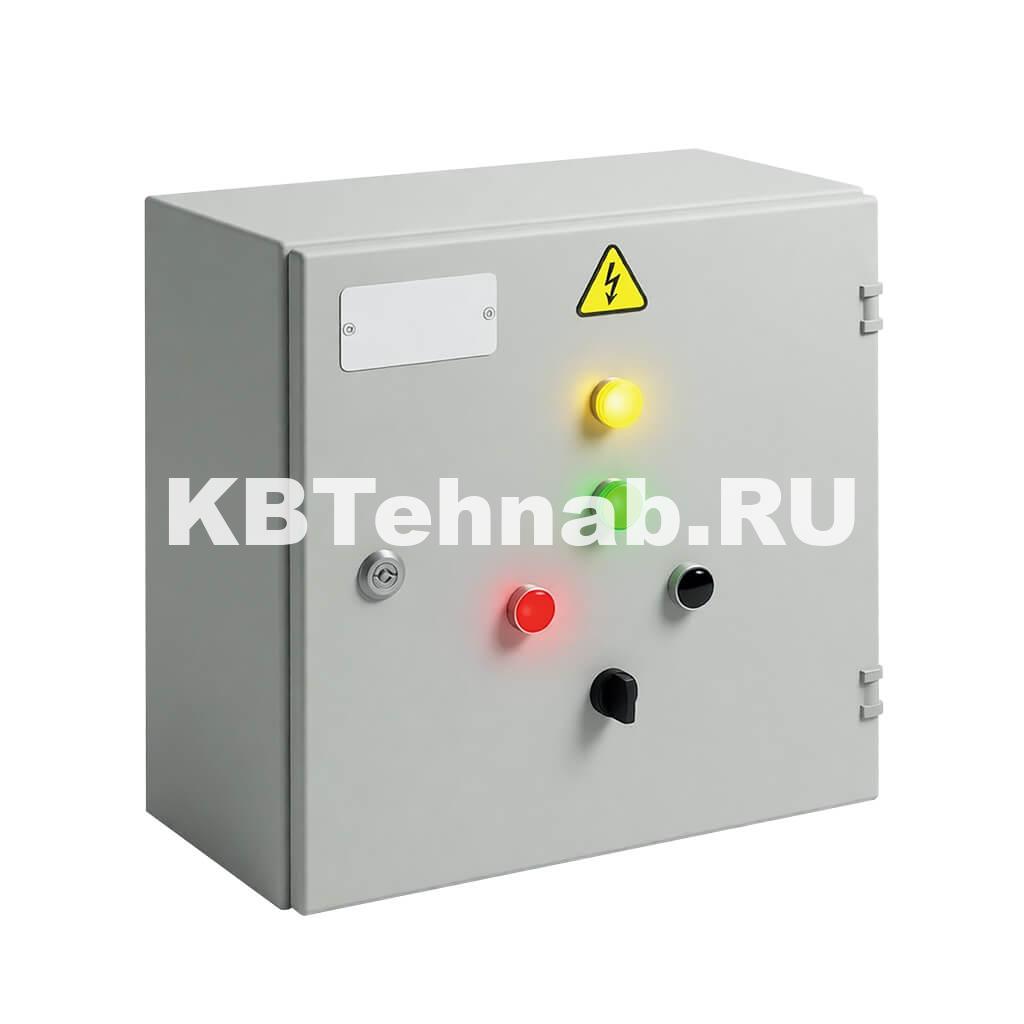

Ящики управления освещением МБА-ЯУО
Ящики управления освещением МБА-ЯУО предназначены для приёма, распределения и учёта электрической энергии напряжением 380/220 В, 50 Гц переменного тока.
Цена по запросу
Описание товара
Ящики управления освещением МБА-ЯУО предназначены для приёма, распределения и учёта электрической энергии напряжением 380 / 220 В, 50 Гц переменного тока, защиты от токов перегрузки и короткого замыкания групповых линий, автоматического, местного и дистанционного управления осветительными сетями и установками производственных зданий, сооружений, территорий с искусственными источниками света.

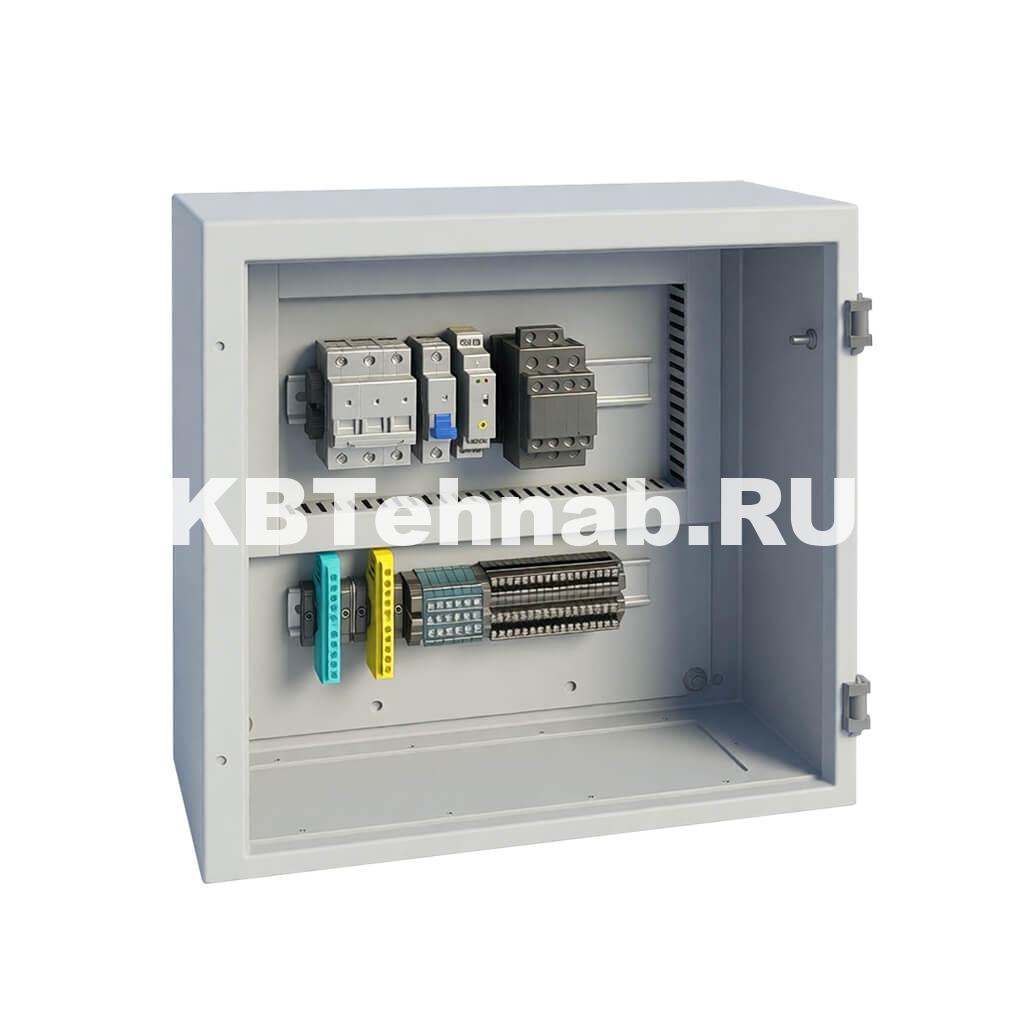

В базовом варианте исполнения в качестве аппаратов главной цепи (автоматических выключателей) применяется аппаратура производства «КЭАЗ» (Россия), «IEK» (Россия), «Systeme Electric» (Китай) и «CHINT» (Китай). По согласованию с изготовителем могут быть применены аппараты других производителей.
Каталог НКУ
Характеристики товара
| Электрические характеристики: |
|
|---|---|
| Номинальный ток главной цепи (Ina) | 10; 16; 25; 32; 40; 50; 63 А / 80; 100 А / 160; 200; 250 А |
| Номинальное напряжение главной цепи (Un) | АС 220; 230; 380; 400 В |
| Номинальное напряжение вспомогательных цепей (Uea) | АС 220; 230 В |
| Номинальная частота переменного тока | 50 Гц |
| Номинальное напряжение изоляции (Ui) | 450 В |
| Отключающая способность вводного защитного аппарата, не менее | 6 кА / 10 кА / 18 кА |
| Номинальные токи защитных аппаратов однофазных групповых цепей | 10; 16; 25; 32 А |
| Отключающая способность защитных аппаратов групповых цепей, не менее | 4,5 кА |
| Номинальное выдерживаемое импульсное напряжение (Uimp) | 4 кВ |
| Номинальный кратковременно выдерживаемый ток (Icw) | 6 кА / 10 кА / 18 кА |
| Система заземления | ТN-С, ТN-S, ТN-С-S в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1) |
| Конструктивные характеристики: |
|
| Степень защиты по ГОСТ 14254 | IP31, IP54 с закрытой дверью, IP20 с открытой дверью |
| Степень защиты по ГОСТ IEC 62262 | IK8; IK10 |
| Режим работы | Непрерывный |
| Вид охлаждения | Естественный |
| Вид обслуживания | Односторонний |
| Вид управления | Местное, дистанционное, автоматическое |
| Вид внутреннего разделения | 1 по ГОСТ IEC 61439-2 |
| Условия эксплуатации: |
|
| Климатическое исполнение | УХЛ3.1, УХЛ4 по ГОСТ 15150 |
| Дополнительные характеристики (при наличии фотореле): |
|
| Диапазон срабатывания фотореле | 3 — 300 Лк |
| Длина кабеля датчика фотореле | 50 м |
| Минимальная длительность интервала между включением и отключением реле времени | 1 с |
| Максимальное количество запрограммированных событий включения/отключения годового реле времени | 5000 |
| Уставки задержки срабатывания фотореле | 0; 0,5; 1; 3; 10 мин |
