Ящики клеммные (контактные) МБА-ЯК — низковольтные комплектные устройства (НКУ) предназначенные для соединения и разветвления электрических цепей.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу».
Сделайте «БЫСТРЫЙ ЗАКАЗ» и наши специалисты уточнят цену товара.

При увеличении объемов покупки цена снижается.

Описание товара

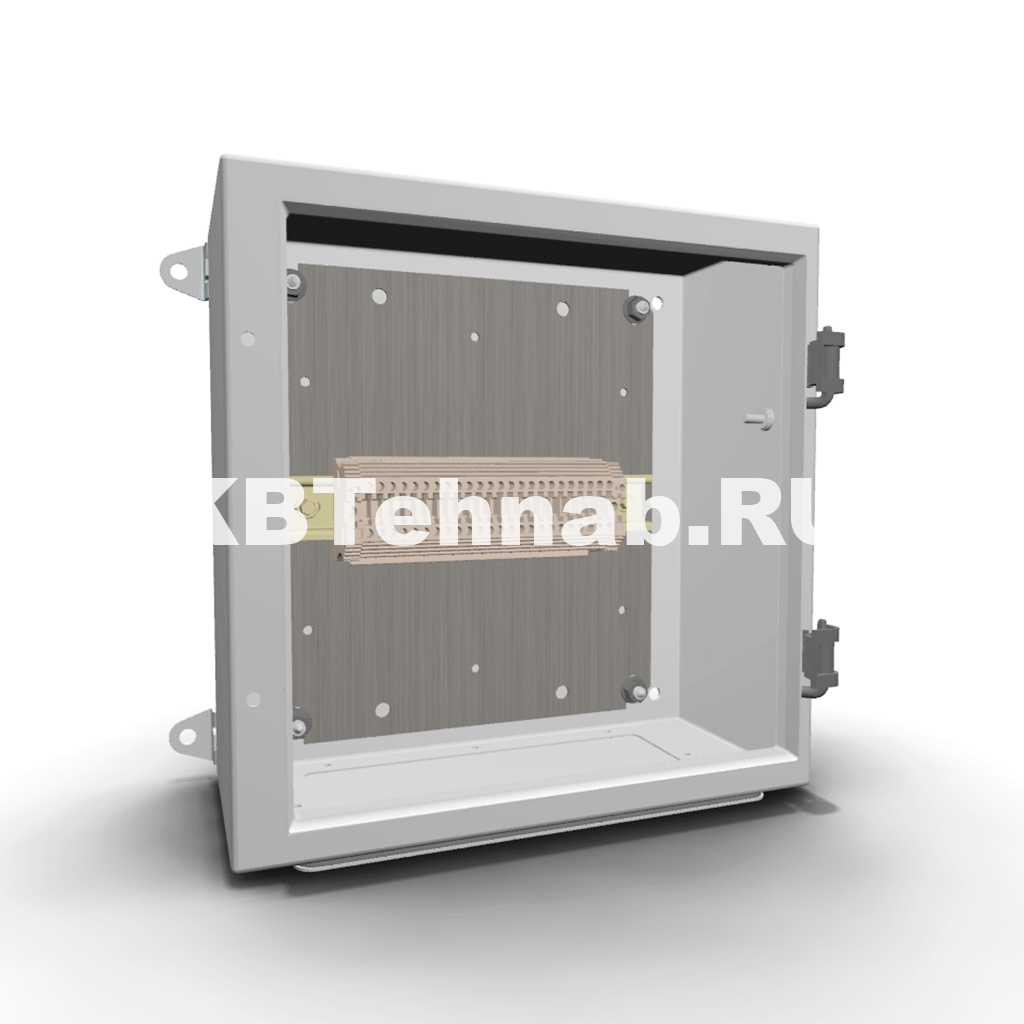

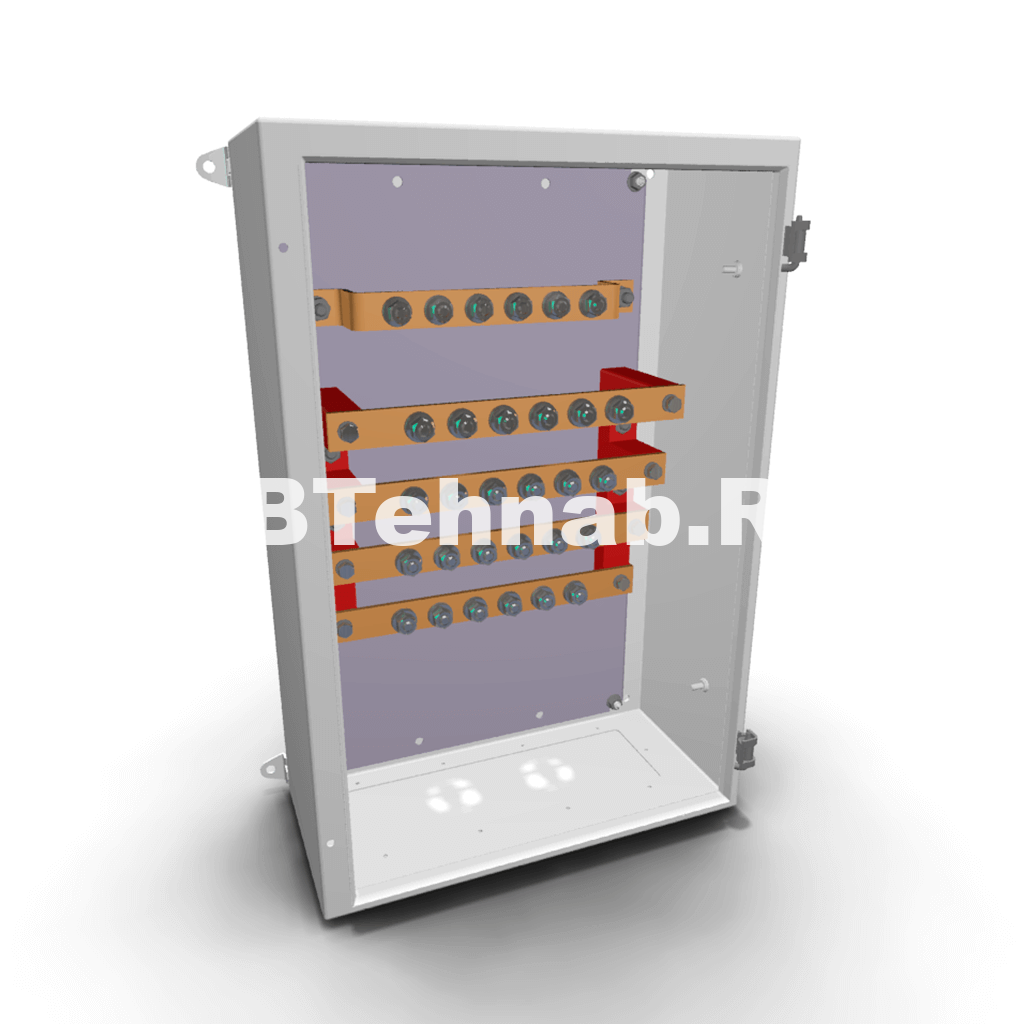

Ящики клеммные (контактные) МБА-ЯК предназначены для соединения и разветвления электрических цепей. Для подключения кабеля сечением жилы до 50 кв. мм включительно, применяются клеммные зажимы, для  подключения кабеля сечением жилы от 70  до 185 кв. мм включительно, применяются шинные сборки.

Ящики клеммные (контактные) МБА-ЯК изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).

Полный каталог производимых ООО «МБА-альянс» (группа компаний «КБ ТЕХНАБ») НКУ можно получить по запросу.

Характеристики товара

Электрические характеристики:



Максимальный номинальный ток главной цепи (Ina)

630 А

Номинальное напряжение главной цепи (Un)

380; 400; 660; 690 В переменного тока, 110; 220 В постоянного тока

Номинальное напряжение вспомогательных цепей (Uea)

220 В переменного тока, 12; 24; 48; 110; 220 В постоянного тока

Номинальная частота переменного тока

50 Гц

Номинальное напряжение изоляции (Ui)

450 В

Номинальное выдерживаемое импульсное напряжение (Uimp)

4 кВ

Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw)

10/17 кА для ЯК с использованием клеммных зажимов,
25/52,5 кА для ЯК с использованием шинных сборок

Максимальный номинальный ток коммутационных аппаратов цепи ввода

630 А

Система заземления

ТN-С, ТN-S, ТN-С-S; TТ; IT в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1)

Конструктивные характеристики:



Группа механической стойкости

М6, М7, М40 (по ГОСТ 17516.1)

Степень защиты по ГОСТ 14254

IP31; IP41; IP55; IP65 в составе ящика с закрытой дверью, IP20 с открытой дверью или вне ящика

Степень защиты по ГОСТ IEC 62262

IK10

Режим работы

Непрерывный

Вид охлаждения

Естественный

Вид обслуживания

Односторонний

Вид управления

Местное

Условия эксплуатации:



Климатическое исполнение

УХЛ1; УХЛ2; УХЛ3; УХЛ3.1; УХЛ4; Т1; Т2; Т3; О4; О4.1 (по ГОСТ 15150)

Сейсмостойкость по шкале MSK-64

9 баллов
