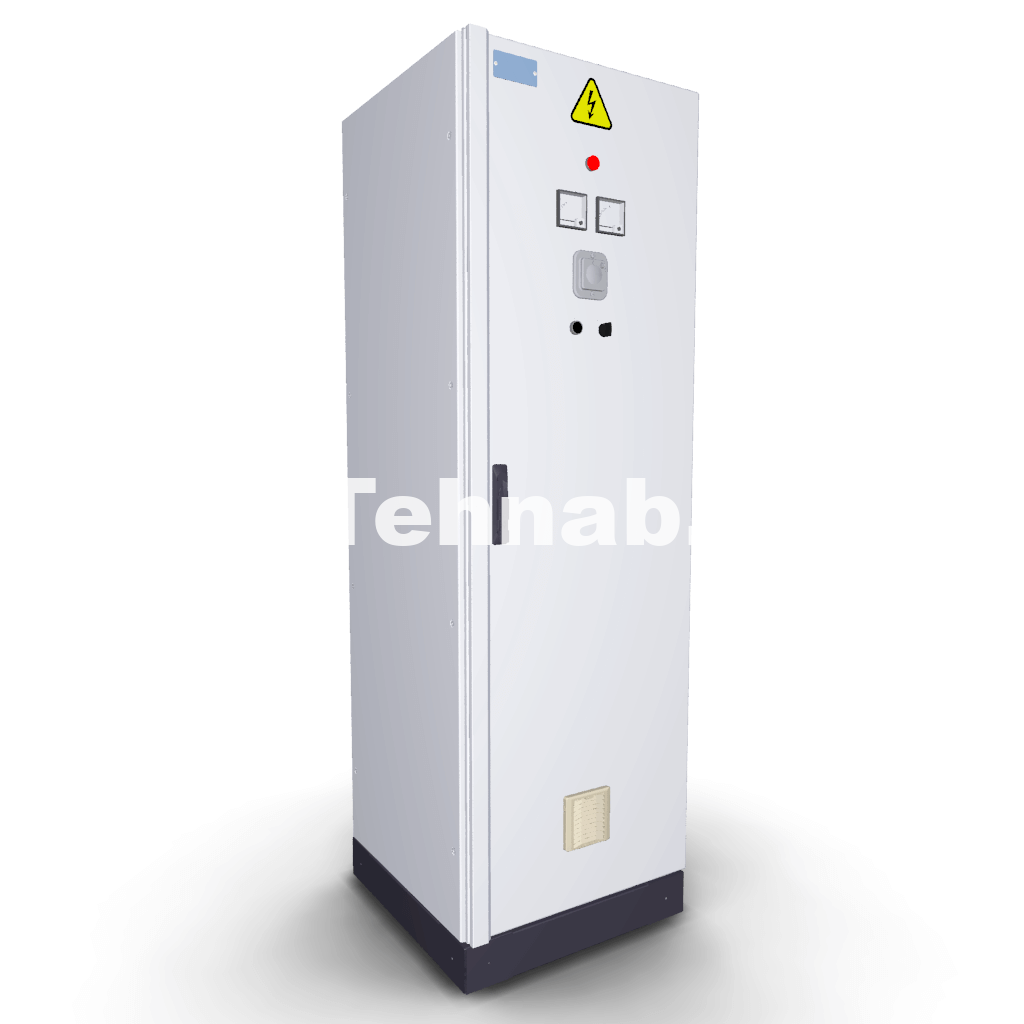

Шкафы свободного проектирования МБА-ШСП

Категории Низковольтные комплектные устройства, Силовое электротехническое оборудование

Шкафы свободного проектирования МБА-ШСП — низковольтные комплектные устройства (НКУ) изготавливаются разного назначения по схемотехническим решениям заказчика.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу».
Сделайте «БЫСТРЫЙ ЗАКАЗ» и наши специалисты уточнят цену товара.
При увеличении объемов покупки цена снижается.

Описание товара

Шкафы свободного проектирования МБА-ШСП производятся по схемотехническим решениям заказчика и могут иметь разное назначение:

размещение автоматических выключателей ввода и распределения питания различных потребителей;
локальное энергоснабжение и размещение приборов;
размещение аппаратуры локального управления и контроля состояния технологического оборудования, определенного в задании на автоматизацию как управляемое и контролируемое «по месту»;
размещение цифровых устройств АСУП ТП;
размещение промежуточных рядов зажимов, согласующих сопротивлений и т. п.;
другое.

Шкафы свободного проектирования МБА-ШСП изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).

Полный каталог производимых ООО «МБА-альянс» (группа компаний «КБ ТЕХНАБ») НКУ можно получить по запросу.

Характеристики товара

Электрические характеристики:
Максимальный номинальный ток главной цепи (Ina)	2500 А
Номинальное напряжение главной цепи (Un)	220; 230; 380; 400; 660; 690 В переменного тока 12; 24; 48; 110; 220 В постоянного тока
Номинальное напряжение вспомогательных цепей (Uea)	220; 230 В переменного тока 12; 24; 48; 110; 220 В постоянного тока
Номинальная частота переменного тока	50; 60 Гц
Номинальное напряжение изоляции (Ui)	450 В; 750 В для шкафов с номинальным рабочим напряжением главной цепи 660 и 690 В переменного тока
Номинальное выдерживаемое импульсное напряжение (Uimp)	4 кВ
Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw)	10/17 кА, 25/52,5 кА, 42/88 кА
Максимальный номинальный ток коммутационных аппаратов цепи ввода	2500 А
Система заземления	TN-C; TN-S; TN-C-S; IT; TT в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1)
Конструктивные характеристики:
Группа механической стойкости	М6, М7, М40 (по ГОСТ 17516.1)
Степень защиты по ГОСТ 14254	IP21, IP30, IP31, IP40, IP41, IP54, IP55 в составе шкафа с закрытой дверью, IP20 с открытой дверью или вне шкафа
Степень защиты по ГОСТ IEC 62262	IK10
Режим работы	Непрерывный
Вид охлаждения	Естественный, принудительный
Вид обслуживания	Односторонний, двухсторонний
Вид управления	Местное, дистанционное
Условия эксплуатации:
Климатическое исполнение	УХЛ3; УХЛ3.1; УХЛ4; Т3; О4; О4.1 (по ГОСТ 15150)
Сейсмостойкость по шкале MSK-64	9 баллов
