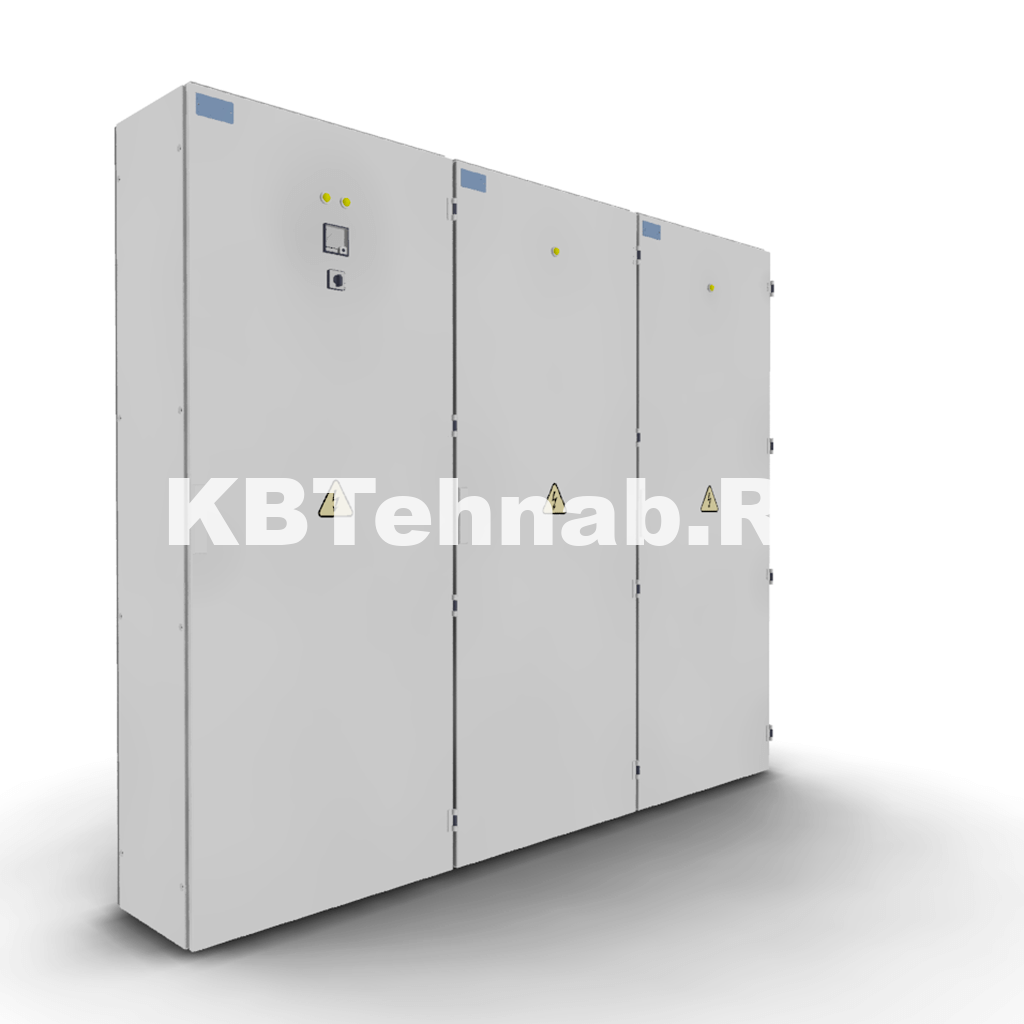

Шкафы релейные трехфазные запорной и регулирующей арматуры серии РТЗО-88МБ
Шкафы релейные трехфазные запорной и регулирующей арматуры серии РТЗО-88МБ — низковольтные комплектные устройства (НКУ) предназначенные для ввода и распределения электроэнергии различным потребителям.
Цена по запросу
Описание товара
Шкафы релейные трехфазные запорной и регулирующей арматуры серии РТЗО-88МБ предназначены для ввода и распределения электроэнергии различным потребителям, в том числе для питания и управления электроприводами запорной и регулирующей арматуры, электродвигателями мощностью механизмов до 30 кВт, собственных нужд электрических станций и промышленных предприятий.
Шкафы релейные трехфазные запорной и регулирующей арматуры серии РТЗО-88МБ изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).
Каталог НКУ
Характеристики товара
| Электрические характеристики: |
|
|---|---|
| Максимальный номинальный ток главной цепи (Ina) | 250 А |
| Номинальное напряжение главной цепи (Un) | 380; 400 В переменного тока |
| Номинальное напряжение вспомогательных цепей (Uea) | 220; 230 В переменного тока, 24; 220 В постоянного тока |
| Номинальная частота переменного тока | 50 Гц |
| Номинальное напряжение изоляции (Ui) | 450 В |
| Номинальное выдерживаемое импульсное напряжение (Uimp) | 4 кВ |
| Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw) | 10/17 кА, |
| Максимальный номинальный ток коммутационных аппаратов цепи ввода | 250 А |
| Система заземления | ТN-С, ТN-S, ТN-С-S в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1) |
| Конструктивные характеристики: |
|
| Группа механической стойкости | М6, М7, М40 (по ГОСТ 17516.1) |
| Степень защиты по ГОСТ 14254 | IP31; IP41; IP54 в составе шкафа с закрытой дверью, IP20 с открытой дверью или вне шкафа |
| Степень защиты по ГОСТ IEC 62262 | IK10 |
| Режим работы | Непрерывный |
| Вид охлаждения | Естественный |
| Вид обслуживания | Односторонний, двухсторонний |
| Вид управления | Местное, дистанционное |
| Условия эксплуатации: |
|
| Климатическое исполнение | УХЛ3; УХЛ3.1; УХЛ4 (по ГОСТ 15150) |
| Сейсмостойкость по шкале MSK-64 | 9 баллов |
