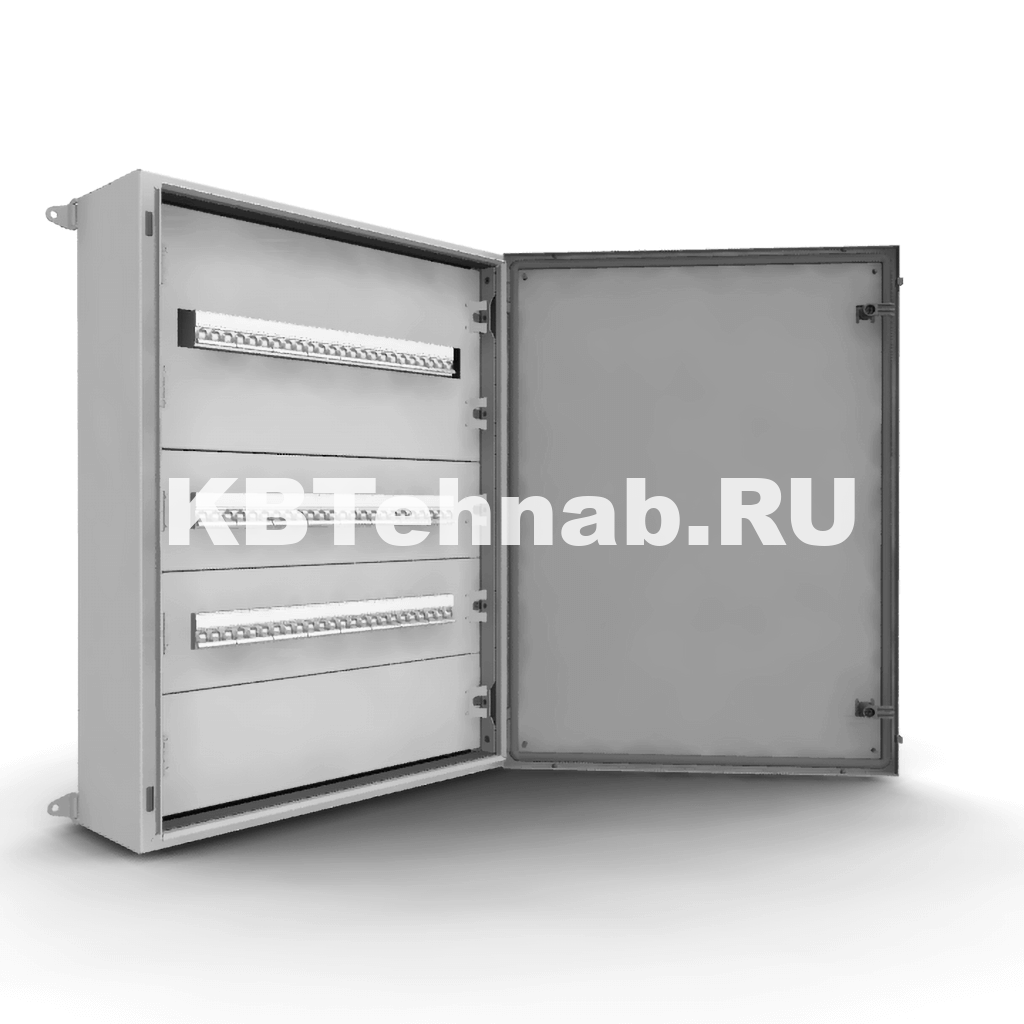

Щитки распределительные МБА-ЩР2020
Щитки распределительные (ЩР2020) — низковольтные комплектные устройства (НКУ) для приема, распределения электрической энергии и защиты отходящих линий при перегрузках и коротких замыканиях.
Цена по запросу
Описание товара
Щитки распределительные МБА-ЩР2020 предназначены для приема и распределения электроэнергии, включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканий. Применяются в осветительных и силовых установках производственных, общественных и административных зданий.
Щитки распределительные МБА-ЩР2020 изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2, ГОСТ IEC 61439–3, ГОСТ 32397 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).
Характеристики товара
| Электрические характеристики: |
|
|---|---|
| Максимальный номинальный ток главной цепи (Ina) | 250 А |
| Номинальное напряжение главной цепи (Un) | 220; 230; 380; 400 В переменного тока |
| Номинальная частота переменного тока | 50 Гц |
| Номинальное напряжение изоляции (Ui) | 450 В |
| Номинальное выдерживаемое импульсное напряжение (Uimp) | 4 кВ |
| Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw) | 10/17 кА |
| Максимальный номинальный ток коммутационных аппаратов цепи ввода | 250 А |
| Система заземления | ТN-С, ТN-S, ТN-С-S, IT в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1) |
| Конструктивные характеристики: |
|
| Группа механической стойкости | М6, М7, М40 (по ГОСТ 17516.1) |
| Степень защиты по ГОСТ 14254 | IP31, IP41, IP54 с закрытой дверью, IP20 с открытой дверью или вне ящика |
| Степень защиты по ГОСТ IEC 62262 | IK10 |
| Режим работы | Непрерывный |
| Вид охлаждения | Естественный |
| Вид обслуживания | Односторонний |
| Вид управления | Местное |
| Условия эксплуатации: |
|
| Климатическое исполнение | УХЛ3, УХЛ3.1, УХЛ4, Т3, О4, O4.1 |
| Сейсмостойкость по шкале MSK-64 | 9 баллов |
