Пункты распределительные шкафного (напольного) исполнения МБА-ПР

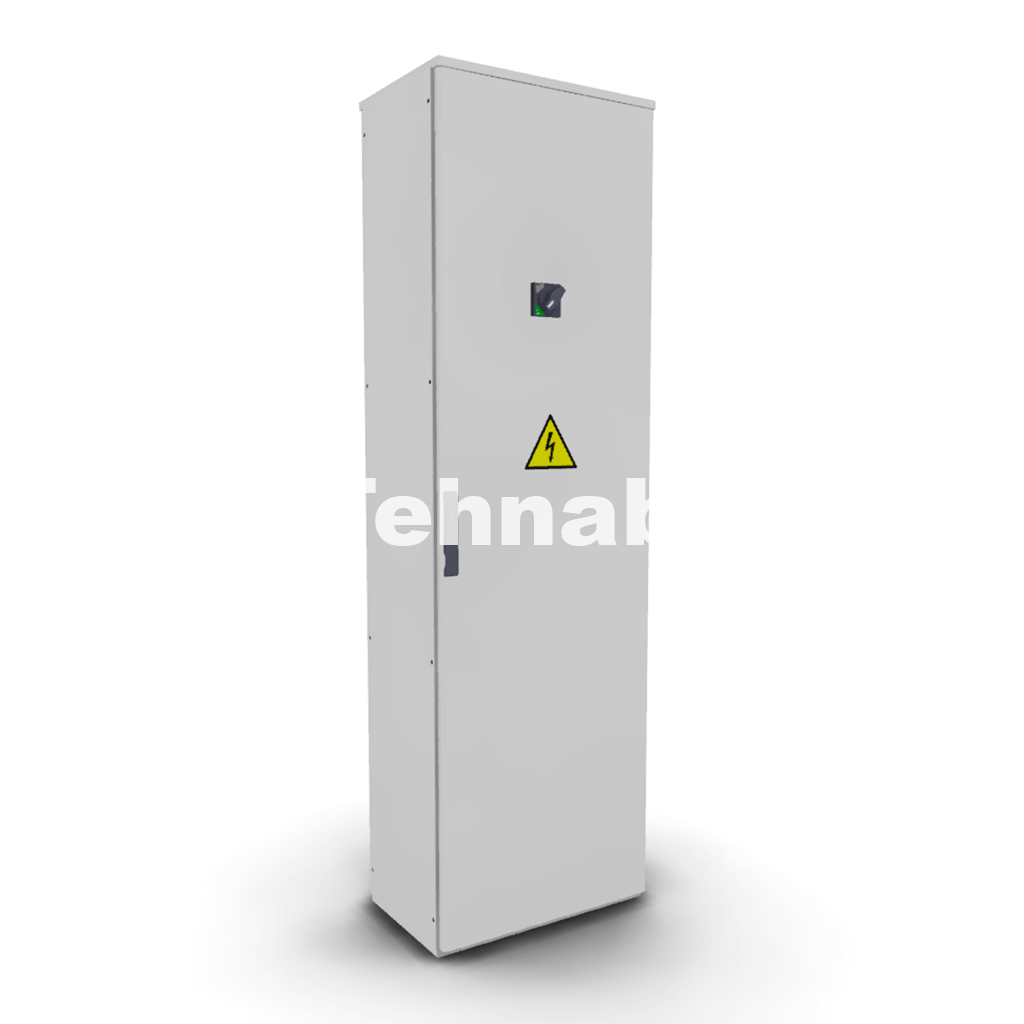

Общий вид пункта распределительного шкафного(напольного) исполнения

Категории Низковольтные комплектные устройства, Силовое электротехническое оборудование

Пункты распределительные шкафного (напольного) исполнения — низковольтные комплектные устройства (НКУ) для приема, распределения электрической энергии и защиты отходящих линий при перегрузках и коротких замыканиях.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу».
Сделайте «БЫСТРЫЙ ЗАКАЗ» и наши специалисты уточнят цену товара.
При увеличении объемов покупки цена снижается.

Описание товара

Пункты распределительные шкафного (напольного) исполнения МБА-ПР предназначены для распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях.

МБА-ПР применяются в системах электроснабжения и питания потребителей промышленных предприятий, на предприятиях добычи и переработки полезных ископаемых, в системе собственных нужд сетевых подстанций, тепловых, гидроэлектростанций и объектов использования атомной энергии.

Кроме пунктов распределительных шкафного (напольного) исполнения «МБА-альянс» производит пункты распределительные ящичного (навесного) исполнения разных модификаций. По заявкам заказчика возможно исполнение по нетиповым схемам.

Пункты распределительные МБА-ПР изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).

Полный каталог производимых ООО «МБА-альянс» (группа компаний «КБ ТЕХНАБ») НКУ можно получить по запросу.

Характеристики товара

Электрические характеристики:
Максимальный номинальный ток главной цепи (Ina)	1600 А
Номинальное напряжение главной цепи (Un)	220; 230; 380; 400; 660; 690 В переменного тока, 110; 220 В постоянного тока
Номинальное напряжение вспомогательных цепей (Uea)	220; 230 В переменного тока, 110; 220 В постоянного тока
Номинальная частота переменного тока	50 Гц
Номинальное напряжение изоляции (Ui)	450 В, для шкафов с номинальным рабочим напряжением главной цепи 660; 690 В переменного тока 750 В
Номинальное выдерживаемое импульсное напряжение (Uimp)	4 кВ
Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw)	10/17 кА; 25/52,5 кА
Максимальный номинальный ток коммутационных аппаратов цепи ввода	1600 А
Система заземления	ТN-С, ТN-S, ТN-С-S, TT, IT в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1)
Конструктивные характеристики:
Группа механической стойкости	М6, М7, М40 (по ГОСТ 17516.1)
Степень защиты по ГОСТ 14254	IP31, IP41, IP54 с закрытой дверью, IP20 с открытой дверью или вне шкафа
Степень защиты по ГОСТ IEC 62262	IK10
Режим работы	Непрерывный
Вид охлаждения	Естественный
Вид обслуживания	Односторонний
Вид управления	Местное
Условия эксплуатации:
Климатическое исполнение	УХЛ3, УХЛ3.1, УХЛ4, Т34, О4, O4.1 (по ГОСТ 15150)
Сейсмостойкость по шкале MSK-64	9 баллов
