Блоки (ящики) электроприводов задвижек МБА-БЭЗ

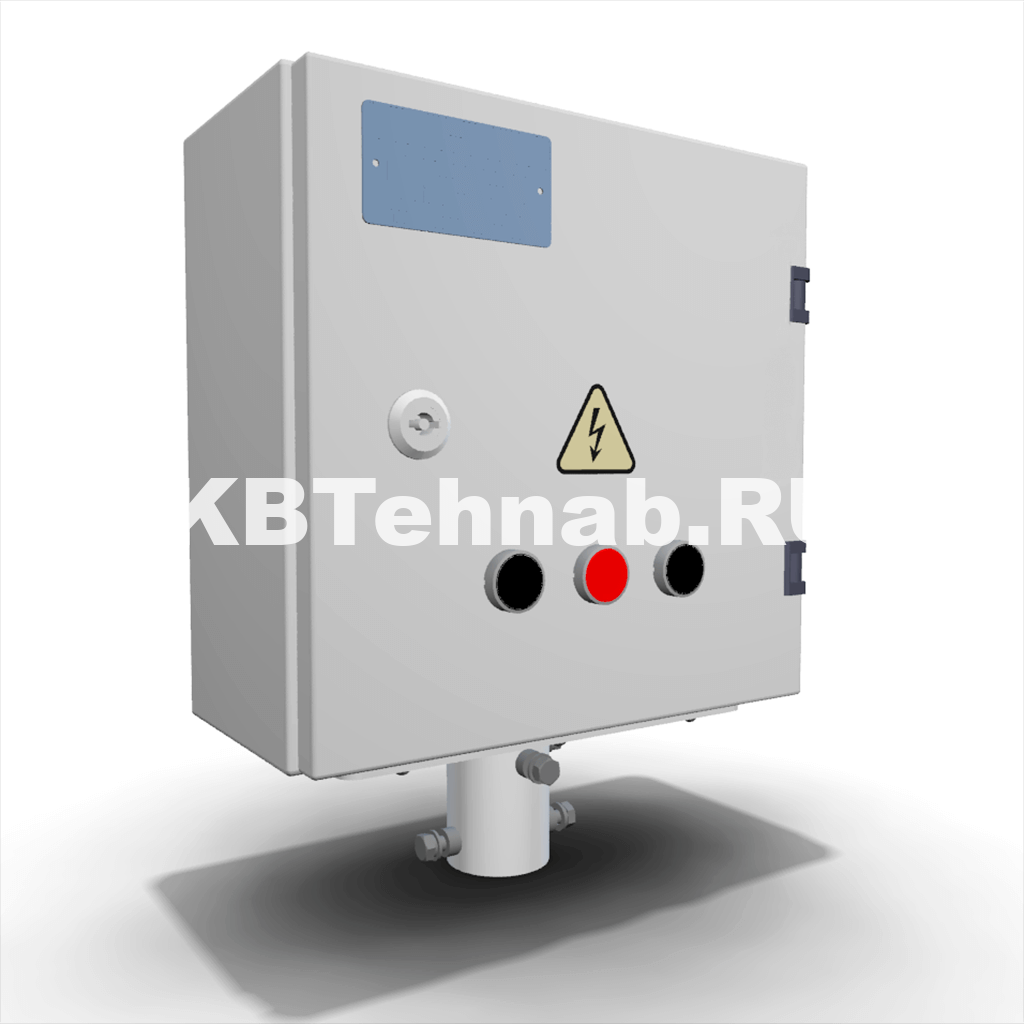

Блок (ящик) электроприводов задвижек МБА-БЭЗ с кнопками управления с установкой на трубе

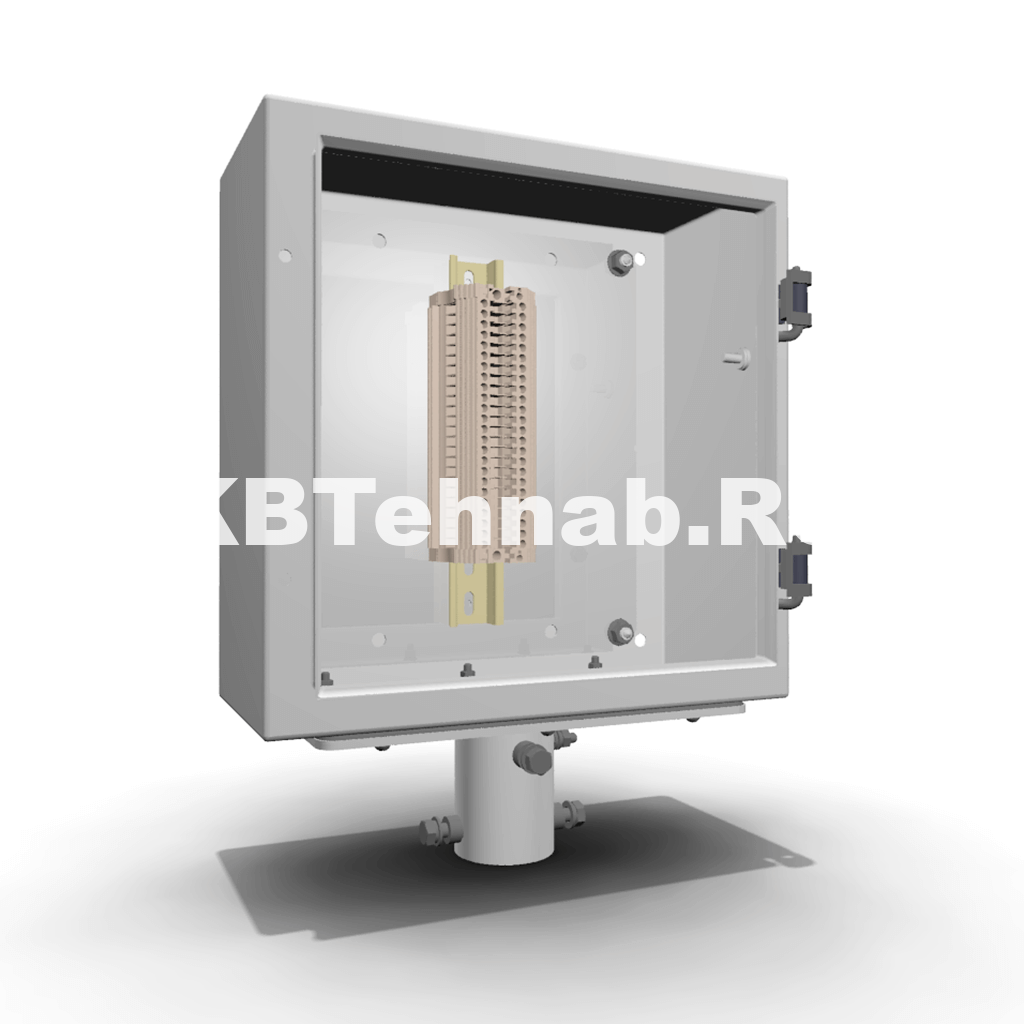

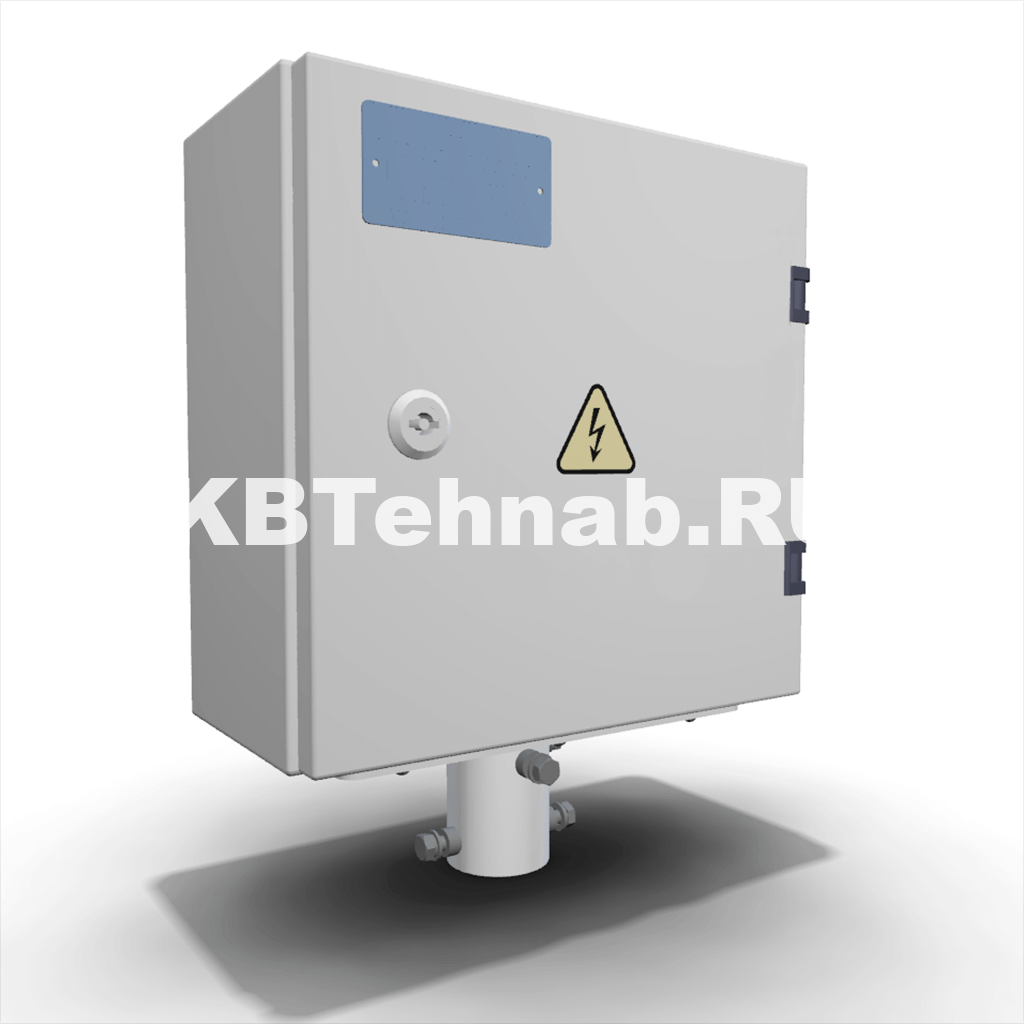

Блок (ящик) электроприводов задвижек МБА-БЭЗ без кнопок управления с установкой на трубе

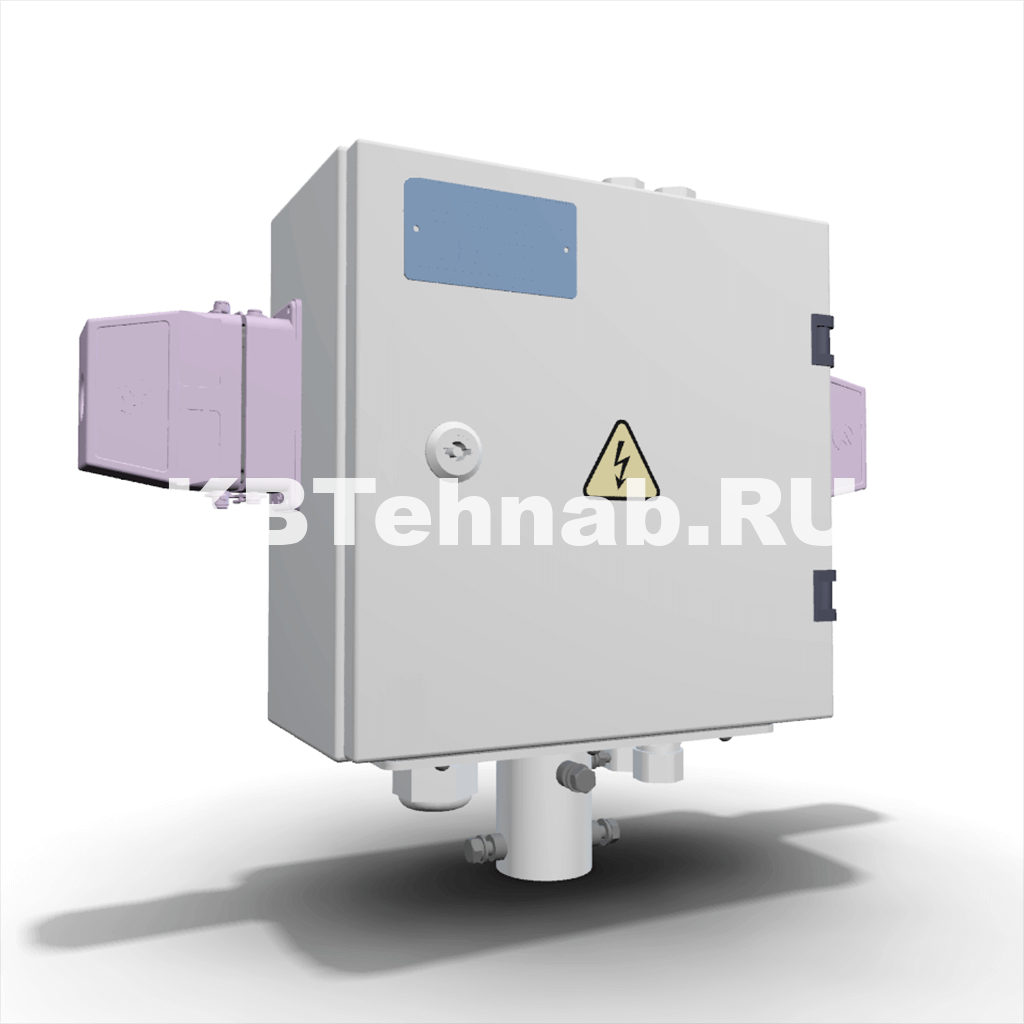

Блок (ящик) электроприводов задвижек МБА-БЭЗ с установкой на трубе и штепсельным разъемом для подключения кабеля от привода задвижки

Категории Низковольтные комплектные устройства, Силовое электротехническое оборудование Бренд: МБА-альянс

Блоки (ящики) электроприводов задвижек МБА-БЭЗ — низковольтные комплектные устройства (НКУ) предназначенные для подключения электроприводов задвижек к питающим распределительным устройствам.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу». Сделайте «ОНЛАЙН ЗАКАЗ» и наши специалисты уточнят цену товара. При увеличении объемов покупки цена снижается.

Описание товара

Блоки (ящики) электроприводов задвижек МБА-БЭЗ предназначены для подключения электроприводов задвижек к питающим распределительным устройствам, управления электроприводом задвижки с БЭЗ («по месту»), если это предусмотрено схемой управления. МБА-БЭЗ может также рассматриваться в качестве буферного устройства для исключения передачи вибрации от электропривода на кабели от распределительных устройств.

Блоки (ящики) электроприводов задвижек МБА-БЭЗ изготавливаются по ТУ 27.12.31-001-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).

Каталог НКУ

Характеристики товара

Электрические характеристики:
Максимальный номинальный ток главной цепи (Ina)	25 А
Номинальное напряжение главной цепи (Un)	220; 230; 380; 400 В переменного тока, 220 В постоянного тока
Номинальное напряжение вспомогательных цепей (Uea)	220; 230 В переменного тока, 24; 220 В постоянного тока
Номинальная частота переменного тока	50 Гц
Номинальное напряжение изоляции (Ui)	450 В
Номинальное выдерживаемое импульсное напряжение (Uimp)	4 кВ
Номинальный ударный ток (Ipk) / номинальный кратковременно выдерживаемый ток (Icw)	10/17 кА
Максимальный номинальный ток коммутационных аппаратов цепи ввода	25 А
Система заземления	ТN-С, ТN-S, ТN-С-S в соответствии с ПУЭ и ГОСТ 30331.1 (IEC 60364-1)
Конструктивные характеристики:
Группа механической стойкости	М6, М7, М40 (по ГОСТ 17516.1)
Степень защиты по ГОСТ 14254	IP55, IP65 в составе ящика с закрытой дверью, IP20 с открытой дверью или вне ящика
Степень защиты по ГОСТ IEC 62262	IK10
Режим работы	Непрерывный
Вид охлаждения	Естественный
Вид обслуживания	Односторонний
Вид управления	Местное
Условия эксплуатации:
Климатическое исполнение	УХЛ1; УХЛ2; УХЛ3; УХЛ3.1; УХЛ4; Т1; Т2; Т3; О4; О4.1 (по ГОСТ 15150)
Сейсмостойкость по шкале MSK-64	9 баллов
