Блоки силовые МБА-БС

Категории Низковольтные комплектные устройства, Силовое электротехническое оборудование

Блоки силовые МБА-БС — низковольтные комплектные устройства (НКУ) блочного исполнения представляют собой сборную металлоконструкцию для установки по месту эксплуатации в соответствии со схемой электрической принципиальной. Блоки силовые применяются для модернизации существующих комплектных распределительных устройств собственных нужд с целью замены физически и морально устаревших выключателей на современные автоматические.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу».
Сделайте «БЫСТРЫЙ ЗАКАЗ» и наши специалисты уточнят цену товара.
При увеличении объемов покупки цена снижается.

Описание товара

Блоки силовые МБА-БС применяются для модернизации ранее выпускавшихся шкафов комплектных распределительных устройств собственных нужд серий КРУ-0,5, КТП СН-0,5, КТП СНВ-0,5, КТП СН-0,4 и КТП СНВ-0,4 производства Минского электротехнического завода им. В.И. Козлова.

В блоках силовых размещаются современные автоматические выключатели (АВ) производства Systeme Electric (Китай) серий SystemePact CCB и SystemePact ACB. По согласованию с производителем допускается применение блоков силовых в проектах аппаратуры «КЭАЗ» (Россия) серий Optimat A и Optimat D, «LS Electric» (Корея) серии AH и TS, «CHiNT» (Китай) с целью замены имеющихся в них физически и морально устаревших выдвижных автоматических выключателей (АВ) серий АВМ, А3700, А3790, А3100, Электрон.

Блоки силовые МБА-БС изготавливаются по ТУ 27.12.31-002-55675334 в системе обеспечения качества в соответствии с ГОСТ Р ИСО 9001 (ISO 9001) и НП-090 (при поставке на объекты использования атомной энергии). Соответствуют требованиям ТР ТС 004, ТР ТС 020, ПТЭЭП, ПУЭ, ГОСТ IEC 61439–1, ГОСТ IEC 61439–2 и НП-001, НП-031, НП-033, НП-071, ГОСТ Р 50.06.01, ГОСТ Р 50.07.01, ГОСТ Р 58786, РД ЭО 1.1.2.01.0713 (при поставке на ОИАЭ).

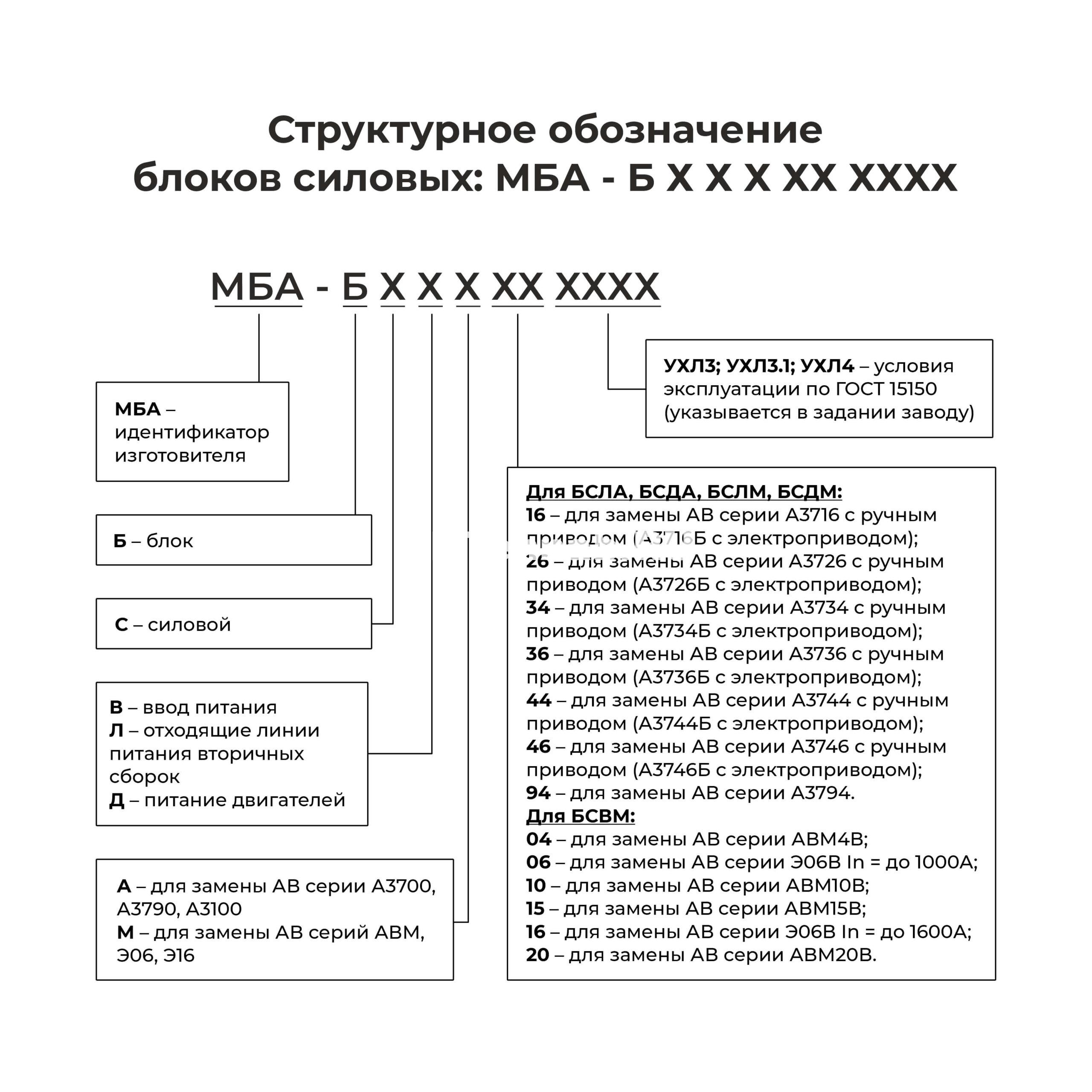

Примеры формирования обозначения блока силового:
1. МБА-БСЛА16 УХЛ3.1 — блок силовой для замены автоматического выключателя типа А3716 с ручным приводом питания отходящих линий для условий эксплуатации по ГОСТ 15150 — УХЛ3.1.
2. МБА-БСВ20 УХЛ3.1 — блок силовой для замены автоматического выключателя типа АВМ20В, шкафа ввода питания для условий эксплуатации по ГОСТ 15150 — УХЛ3.1

Полный каталог производимых группой компаний «КБ ТЕХНАБ» НКУ можно получить по запросу.

Характеристики товара

Электрические характеристики:
Номинальное напряжение главной цепи	380 В
Номинальное напряжение вспомогательных цепей	220 В
Род тока	Переменный
Номинальная частота	50 Гц
Номинальное выдерживаемое импульсное напряжение Uimp	8 кВ
Номинальный ударный ток Ipk	48 кА
Номинальный кратковременно выдерживаемый ток Icw	20 кА
Номинальный ток автоматических выключателей / Максимальный ток срабатывания расцепителя 1) линии питания вторичных сборок; 2) линии питания электродвигателей механизмов; 3) вводов питания шин секций	1) 100/100, 160/160, 250/250, 400/400, 630/630; 2) 100/100, 160/150, 250/220, 400/320; 3) 1000/1000, 1600/1600, 2000/2000 А
Система заземления	ТN-С, ТN-S, ТN-С-S в соответствии с ПУЭ и ГОСТ30331.1 (IEC 60364-1)
Конструктивные характеристики:
Группа механической стойкости	М6, М7, М40 (по ГОСТ 17516.1)
Степень защиты по ГОСТ 14254	IP21 в составе блока с закрытой дверью, IP00 вне блока или с открытой дверью
Режим работы	Непрерывный
Вид охлаждения	Естественный
Вид обслуживания	Односторонний
Вид управления	Местное
Условия эксплуатации:
Климатическое исполнение	УХЛ3, УХЛ3.1, УХЛ4 (по ГОСТ 15150)
Сейсмостойкость по шкале MSK-64	До 9 баллов
