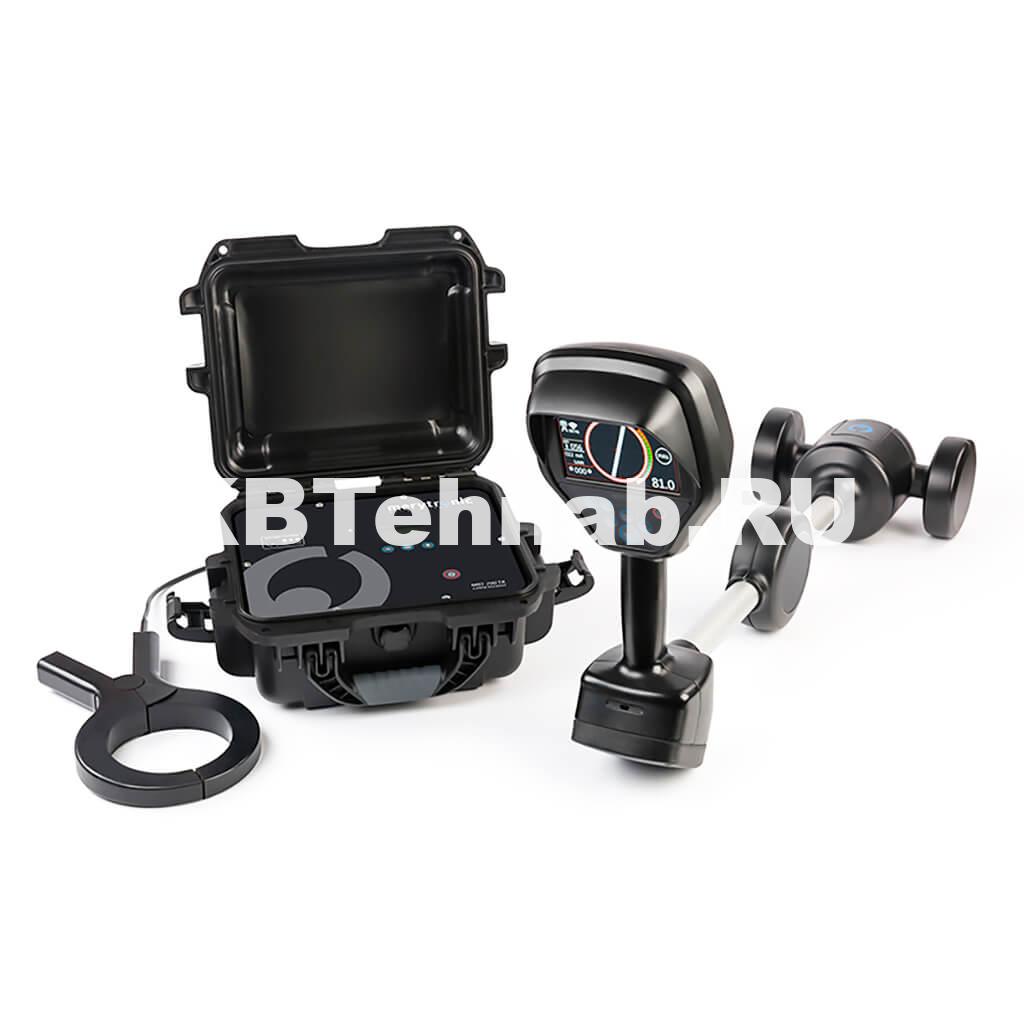

Трассопоисковый прибор MRT-700

Трассопоисковый прибор MRT-700 служит для определения наличия подземных коммуникаций и составления карты их залегания, глубина залегания до 5 метров.
Трассопоисковый прибор MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX.

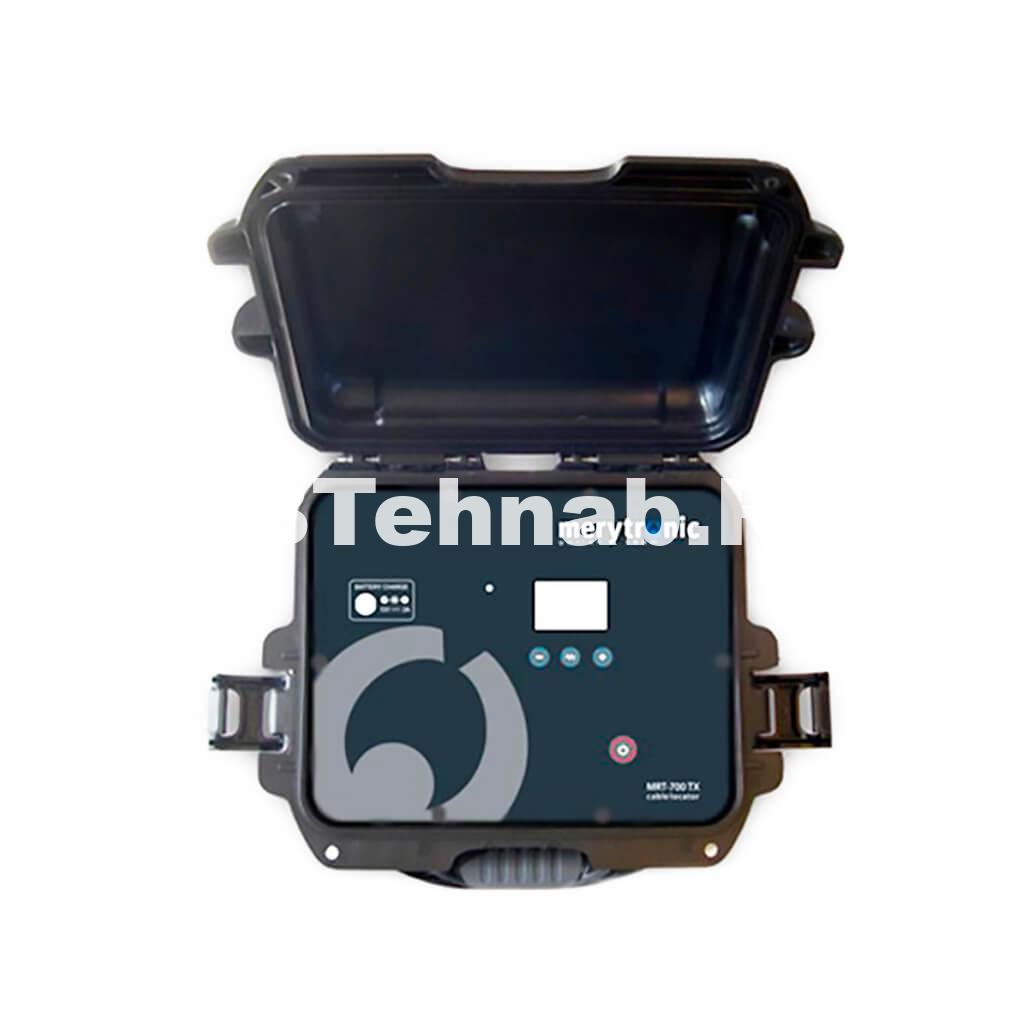

Мощность генератора MRT-700TX трассопоискового прибора составляет 10 Вт, что позволяет осуществлять поиск кабелей на расстояниях до 10 км. Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.

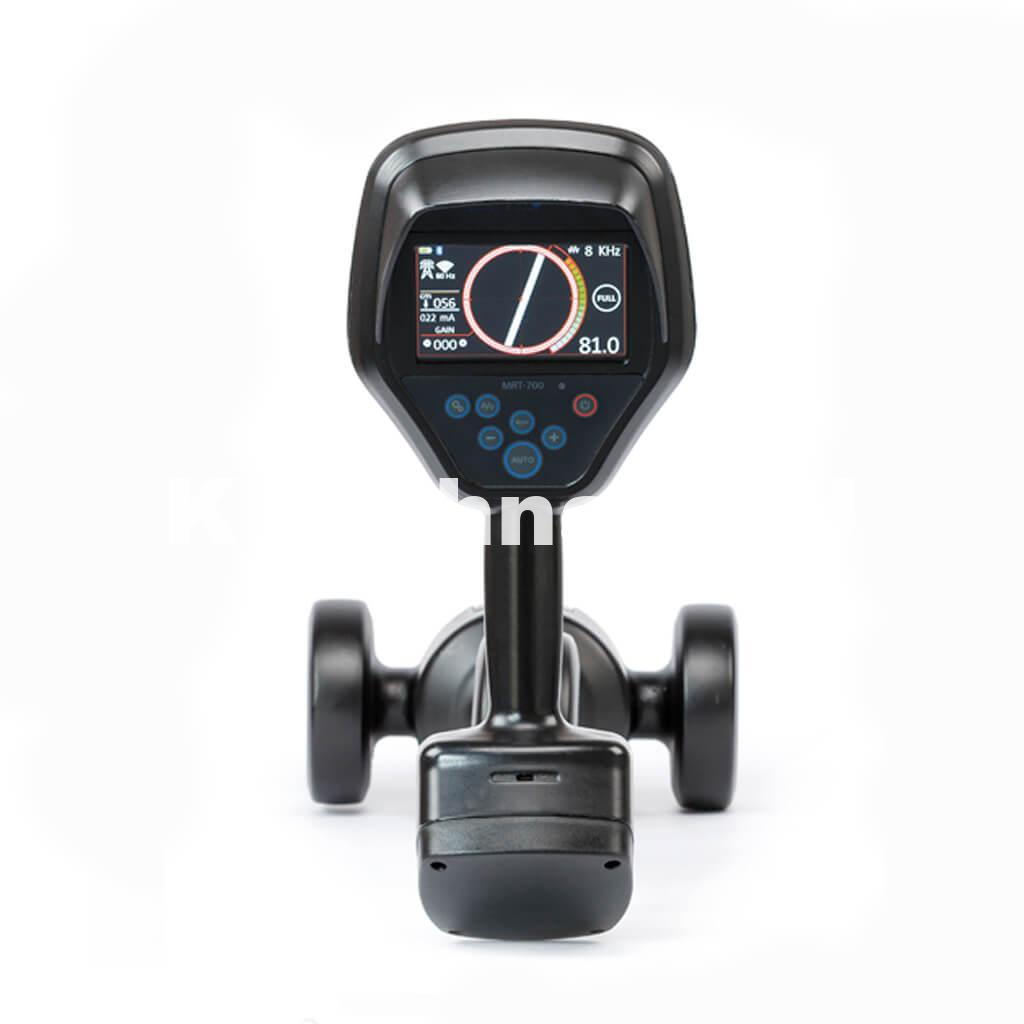

Приёмник MRT-700RX трассопоискового прибора позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.

Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами: прямым подключением, подключением с помощью индукционных клещей и с помощью встроенной антенной генератора.

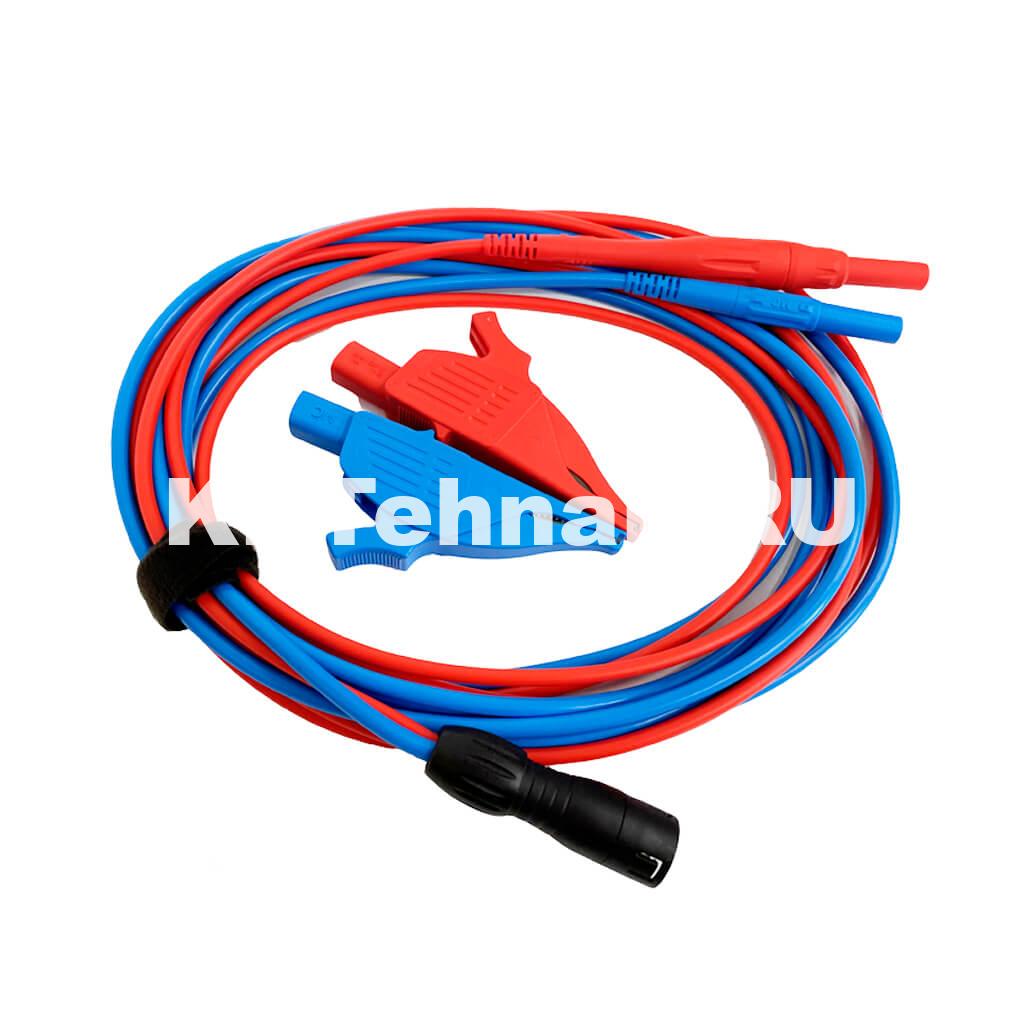

Прямое подключение с помощью зажимов типа крокодил.
Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли.

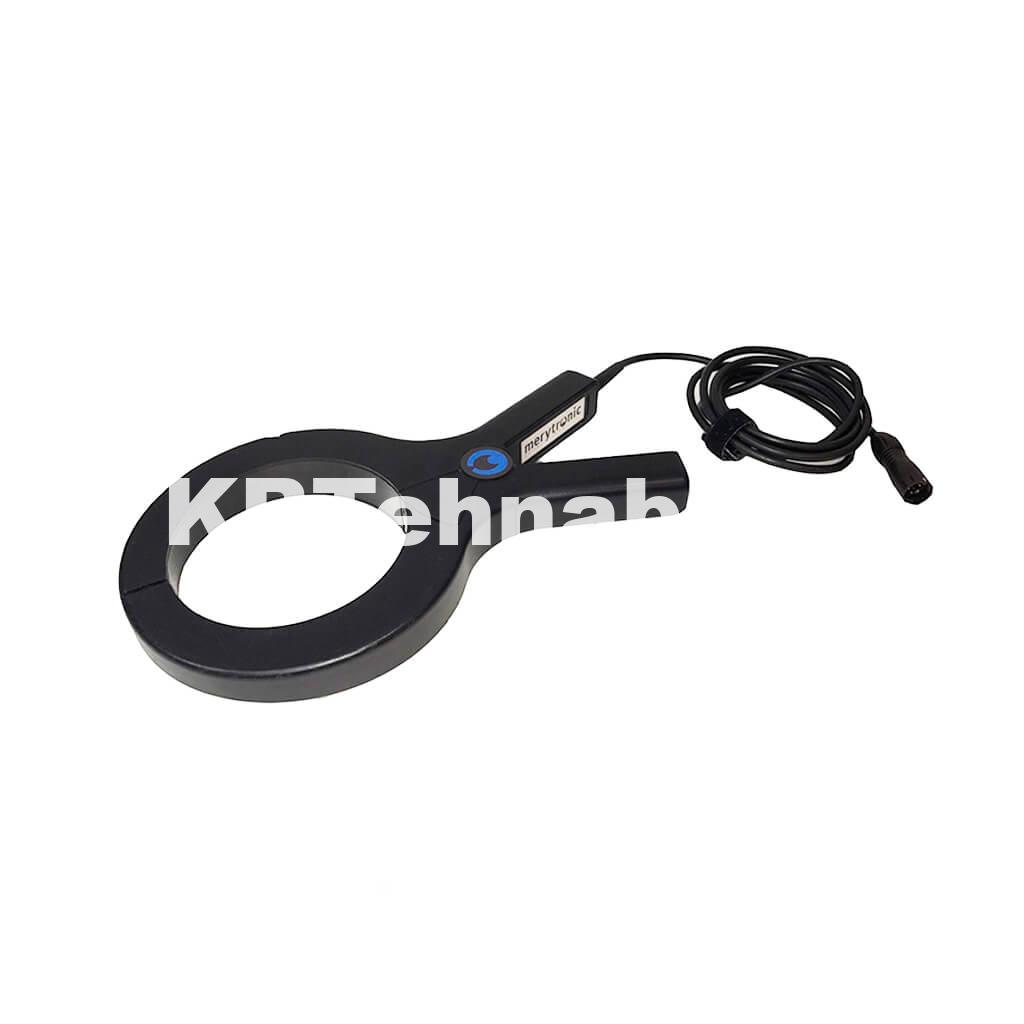

Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети.

Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей.

Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, сигнал может быть наведен с помощью встроенной антенны.

В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки: «FULL», «MAX», «NULL», «PEAK».

Трассопоисковый прибор оснащен высокоточным GPS (точность < 1 м). Маршрут пролегания кабеля фиксируется установкой контрольных точек, точные координаты которых сохраняются во внутреннюю память устройства.

Передача данных через Bluetooth. После завершения работ можно экспортировать полученные данные на компьютер для сохранения и редактирования маршрута (файлы в формате KML). Наиболее популярными программами для чтения данного формата являются программы Google Earth, Яндекс карты.

Интуитивно понятный интерфейс, на цветном ЖК-экране отображаются: местоположение кабеля относительно прибора, глубина залегания кабельной линии или трубы, угол расположения кабельной линии по отношению к прибору, уровень сигнала в числовом и графическом виде, уровень усиления, используемая частота, выбранный режим трассировки.

Высокая степень защищённости и соответствие требованиям безопасности трассопоискового прибора. Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11.

Также прибору присвоена II-я категория защиты от поражения электрическим током.

Устройство MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

Эксплуатация в любых погодных условиях. Диапазон температуры эксплуатации от -20 °С до +60 °С позволяет работать с устройством в разных погодных условиях.

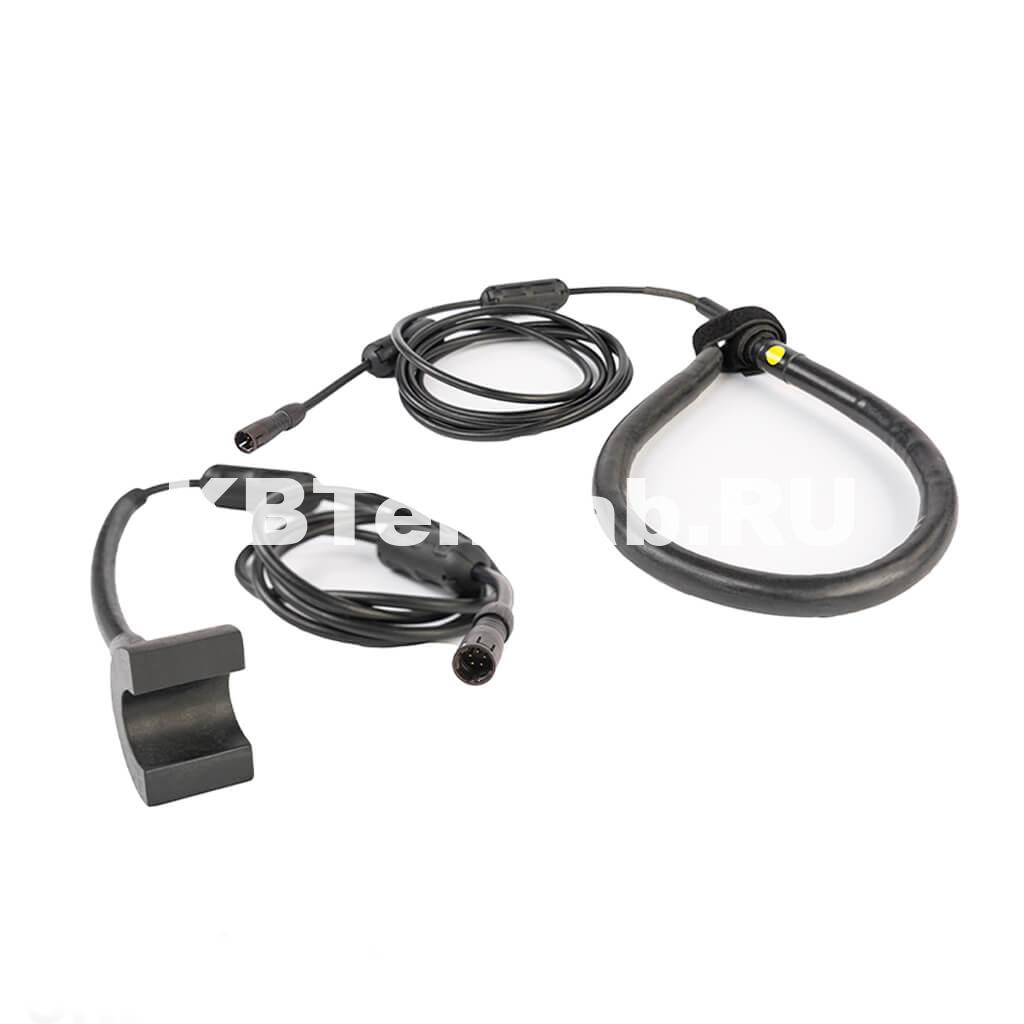

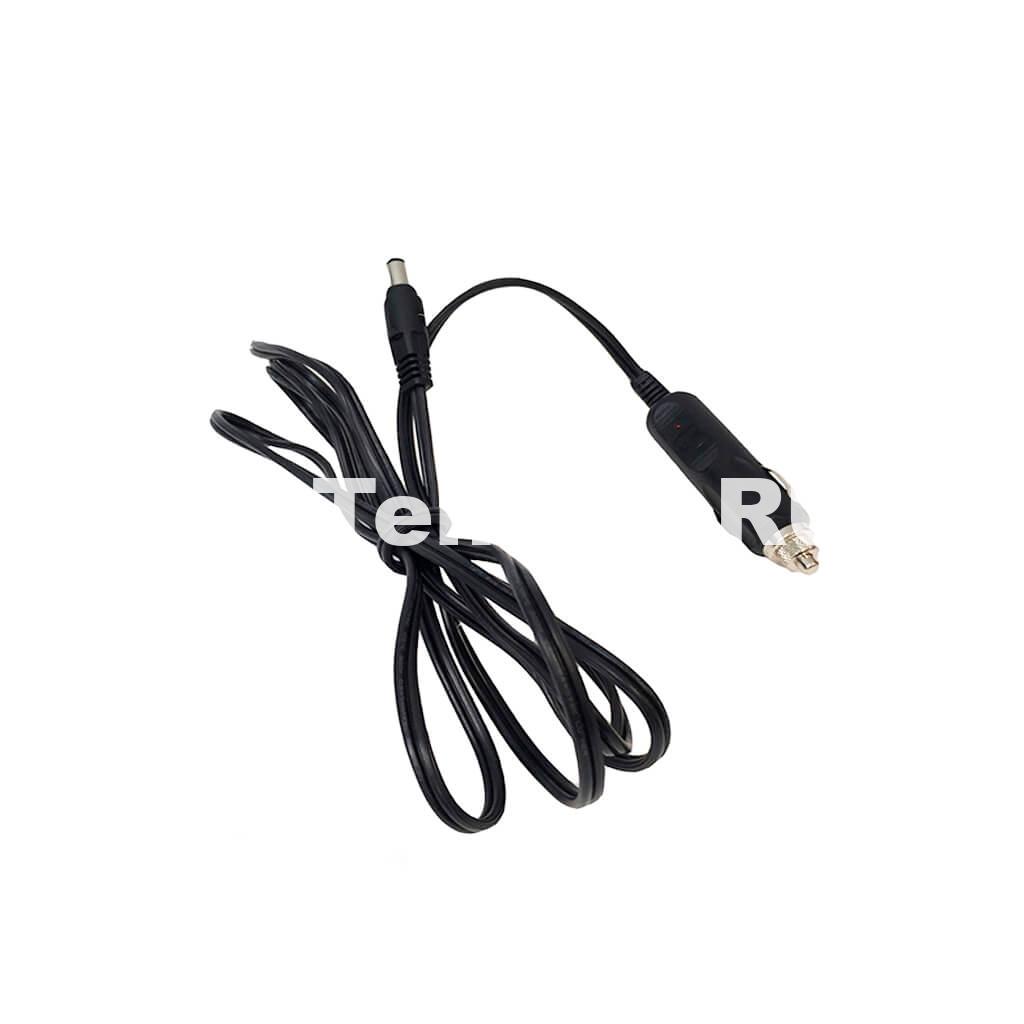

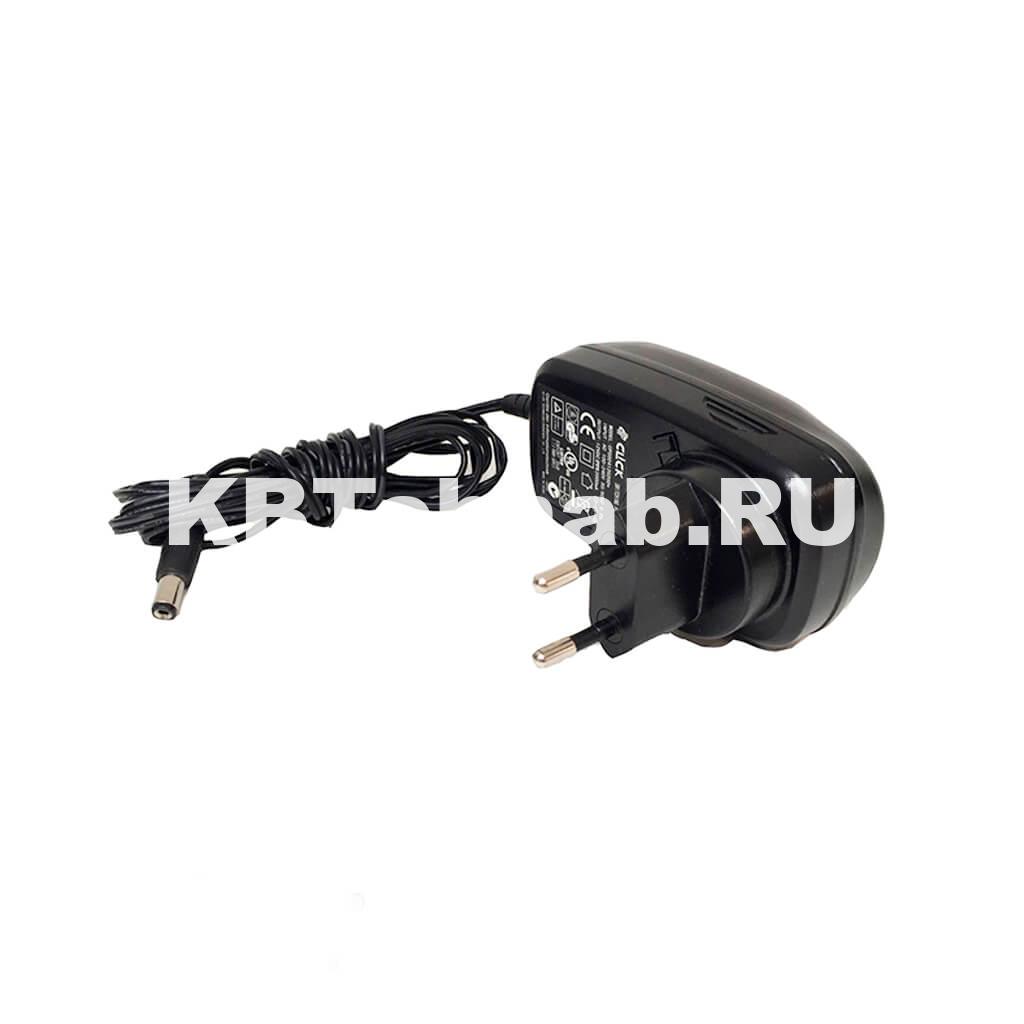

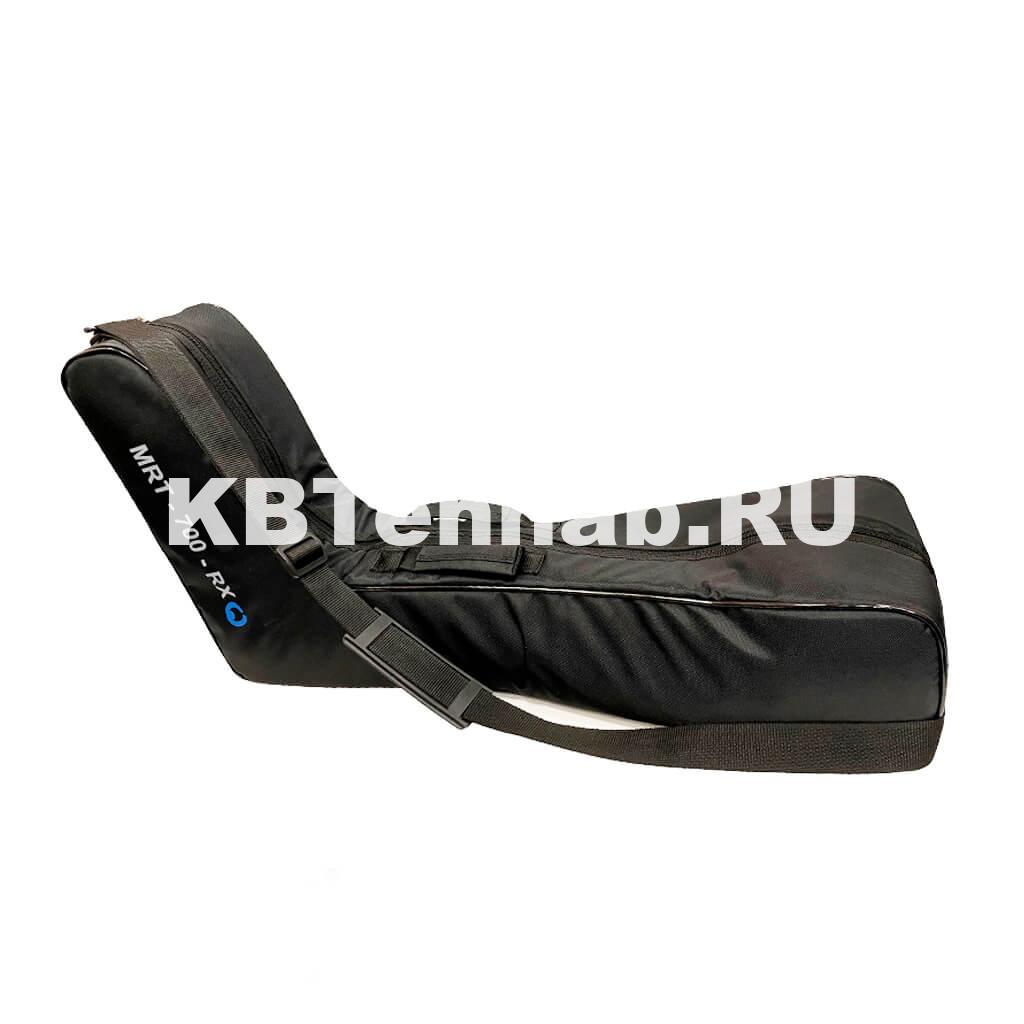

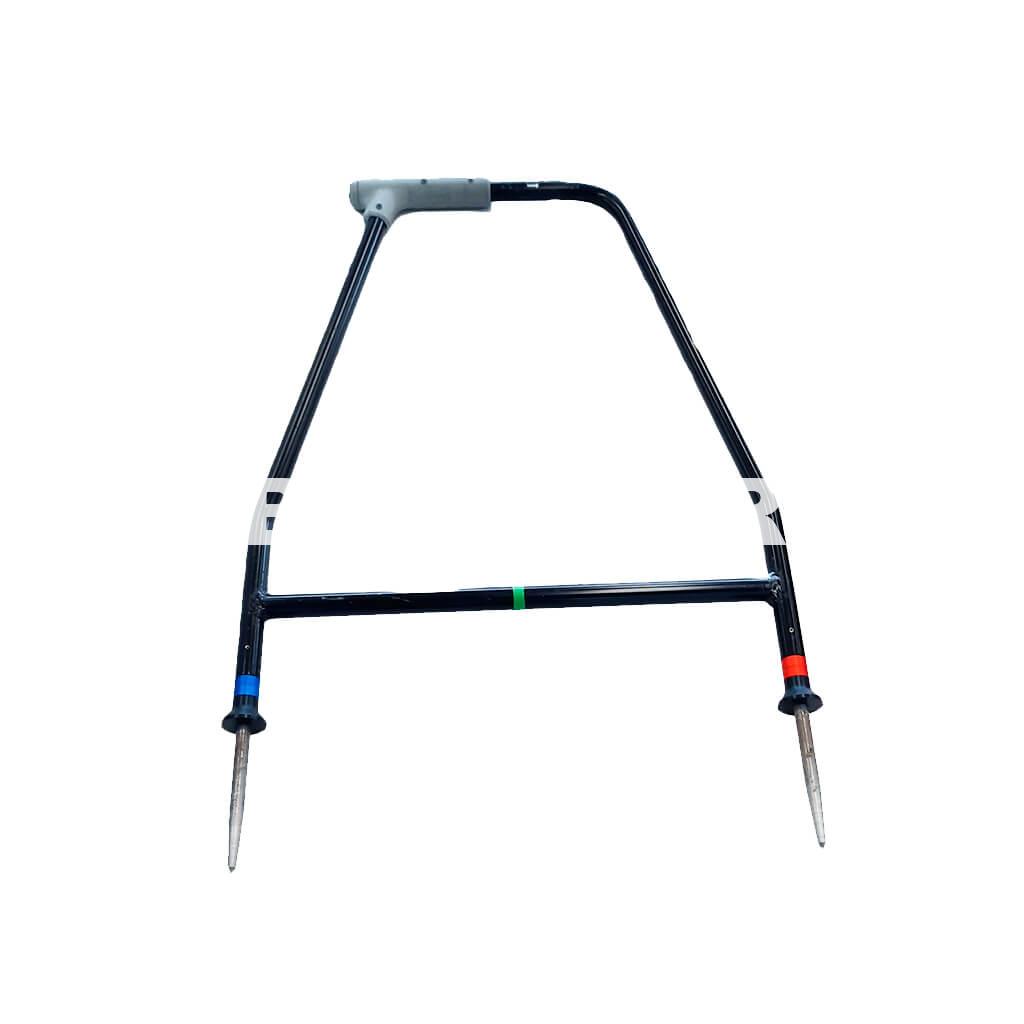

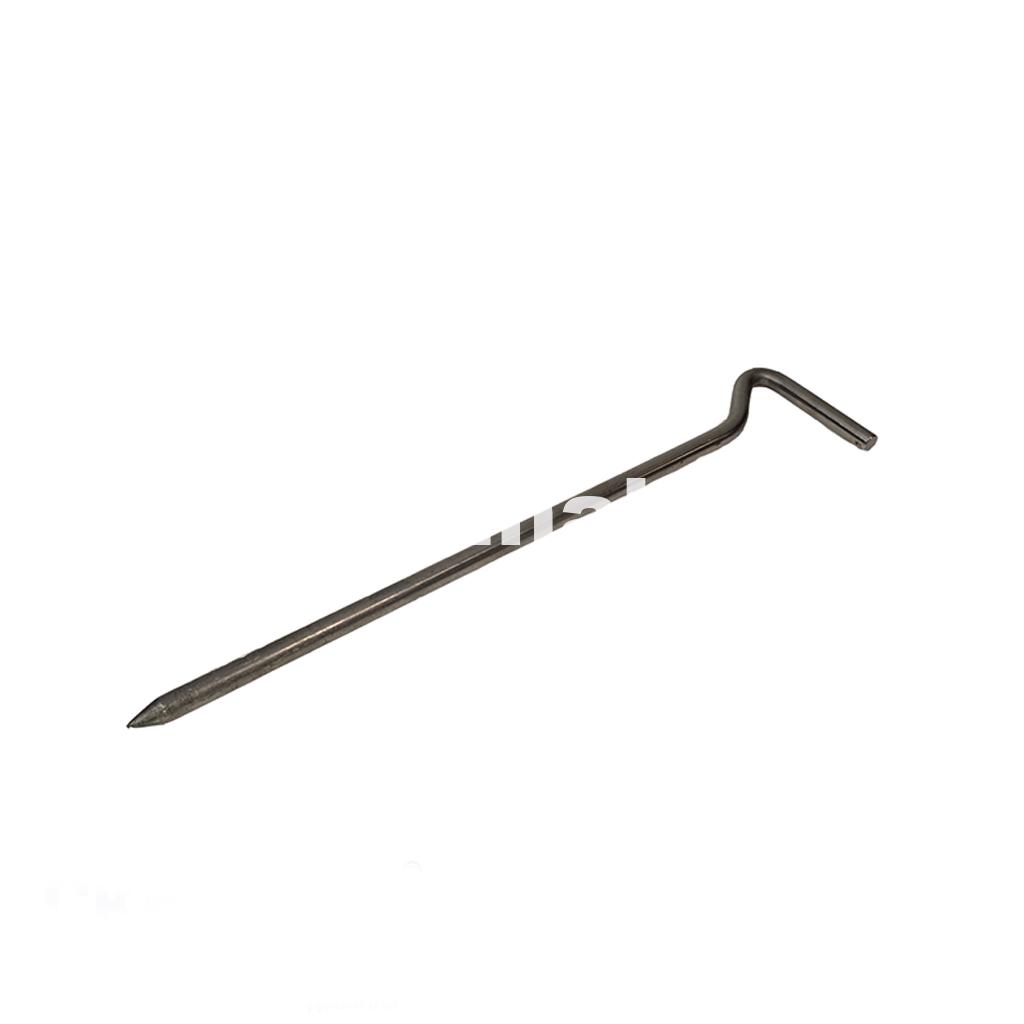

В стандартную расширенную комплектацию входит 13 наименований: генератор MRT-700 TX, приёмник MRT-700 RX, встроенная технология GPS, кабели с зажимами типа крокодил, комплект для определения кабеля, индукционные клещи для подачи сигнала с MRT-700 TX, А-рамка, стержень заземления, адаптер питания переменного/постоянного тока, адаптер питания переменного/постоянного тока, штекер для автомобильного прикуривателя, мягкая переносная сумка для генератора MRT-700 TX, переносная сумка для приёмника MRT-700 RX.

Соответствует требованиям безопасности, европейским требованиям безопасности EC/EU, требованиям Таможенного союза или Евразийского экономического союза.
