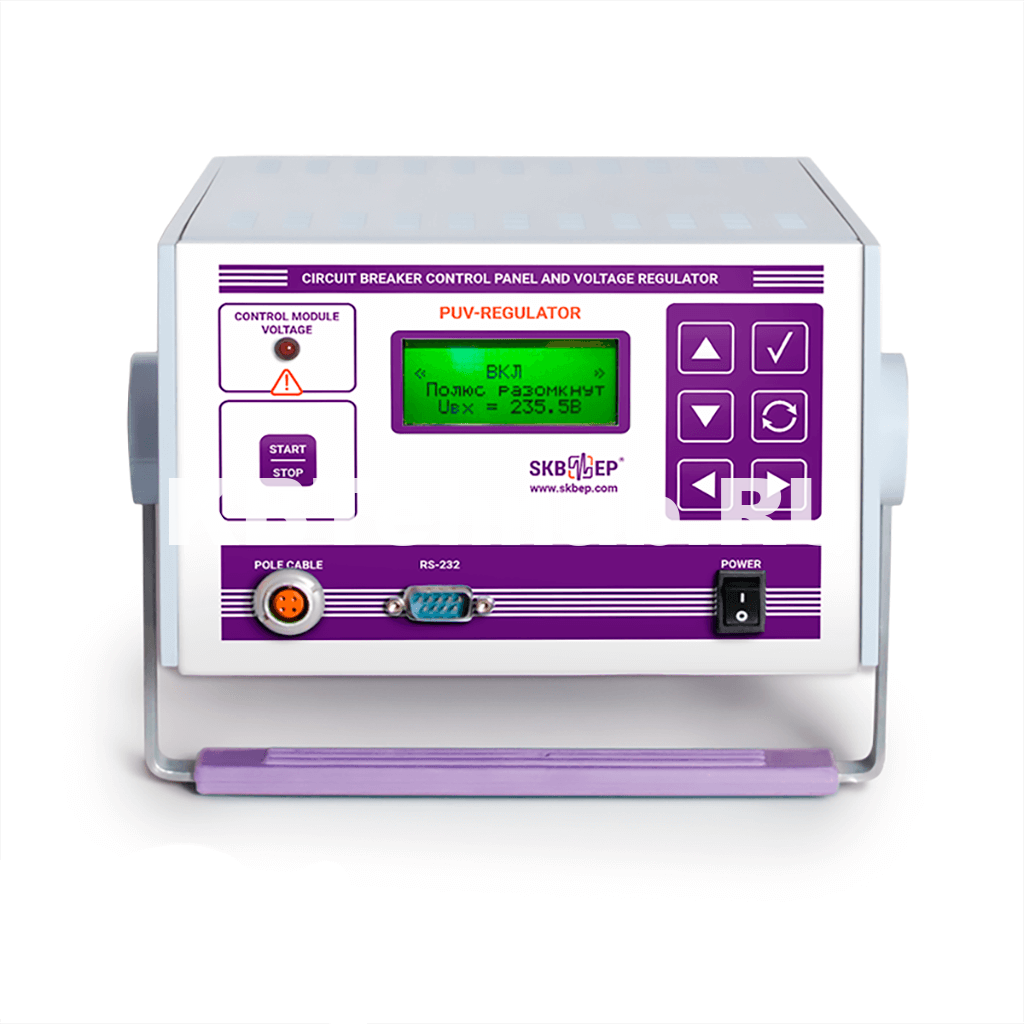

Прибор ПУВ-регулятор предназначен для управления приводами постоянного тока:

  • при проведении ремонтных работ и проверке технического состояния всех типов высоковольтных выключателей;
  • при проверке выключателей при пониженном напряжении.

Цена по запросу

На сайте приведена или ориентировочная розничная цена товара, или «цена по запросу».
Сделайте «БЫСТРЫЙ ЗАКАЗ» и наши специалисты уточнят цену товара.

При увеличении объемов покупки цена снижается.

Описание товара

Согласно СТО 34.01-23.1-001-2017 «Объемы и нормы испытаний электрооборудования» проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели, которые позволяет охватить один прибор (0,2 ÷ 0,95 Uном).


Проверка работоспособности в простых операциях:

  • операция «В» — совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
  • операция «О» — совокупность электромеханических процессов, происходящих при размыкании контактов выключателя;
  • операции/РЕГ — ручная проверка минимального напряжения срабатывания в операциях включения и отключения;
  • операции/плавно — проверка минимального напряжения срабатывания при включении и отключении путем плавного увеличения напряжения.

Проверка работоспособности в  сложных циклах:

  • цикл «О-Тп-В» — последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
  • цикл «В-Тзо-О» — последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
  • цикл «О-Тп-В-Тзо-О» — последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо;
  • циклы/РЕГ — испытания многократными включениями и отключениями;
  • автоопределение срабатывания/циклы — автоматическая проверка минимального напряжения срабатывания.

В приборах ПКВ/М7 и ПКВ/У3 встроенные коммутирующие устройства дают возможность задания простых операций и сложных циклов на токах электромагнитов до 14А и 35А, если тока недостаточно и/или необходимо проведение испытаний при пониженном напряжении, то возможна совместная работа с ПУВ-регулятором.

Для подачи звукового (светового) сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал «Сухой контакт» с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

Высокий уровень безопасности обеспечивается быстродействующей транзи¬торной защитой и встроенным автоматическим выключателем при повышении тока нагрузки либо при коротком замыкании, а также блокировкой запуска цикла при температуре силовых элементов прибора боле +75 °С. Диапазон температуры эксплуатации от -20 °С до +45 °С позволяет работать с устройством в разных погодных условиях.


Знаки сертификации:

  • соответствует требованиям безопасности;
  • соответствует требованиям Таможенного союза или Евразийского экономического союза.

Характеристики товара

Максимальный рабочий ток

35 А

Максимальная коммутируемая мощность

При постоянном токе 11,5 кВт

Порог срабатывания защиты от токов короткого замыкания

60 ÷ 70 А

Запрограммированные операции и циклы

О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О, операции и циклы/РЕГ, операции/плавно, автоопределение срабатывания/циклы

Точность поддержания среднего значения выходного напряжения

±1 В

Потребляемая мощность

< 40 Вт

Питание (сетевое напряжение)

=100 ÷ 300 В

Габариты

156х270х140 мм

Масса прибора

5,8 кг

Защита от окружающей среды

IP20

Диапазон температуры при работе с прибором

от -20 °C до +45 °C

Гарантийный период

13 месяцев

Срок эксплуатации пульта

10 лет

Межкалибровочный период

3 года

Язык интерфейса и руководства пользователя

Русский

Стандартная комплектация (8 наименований)

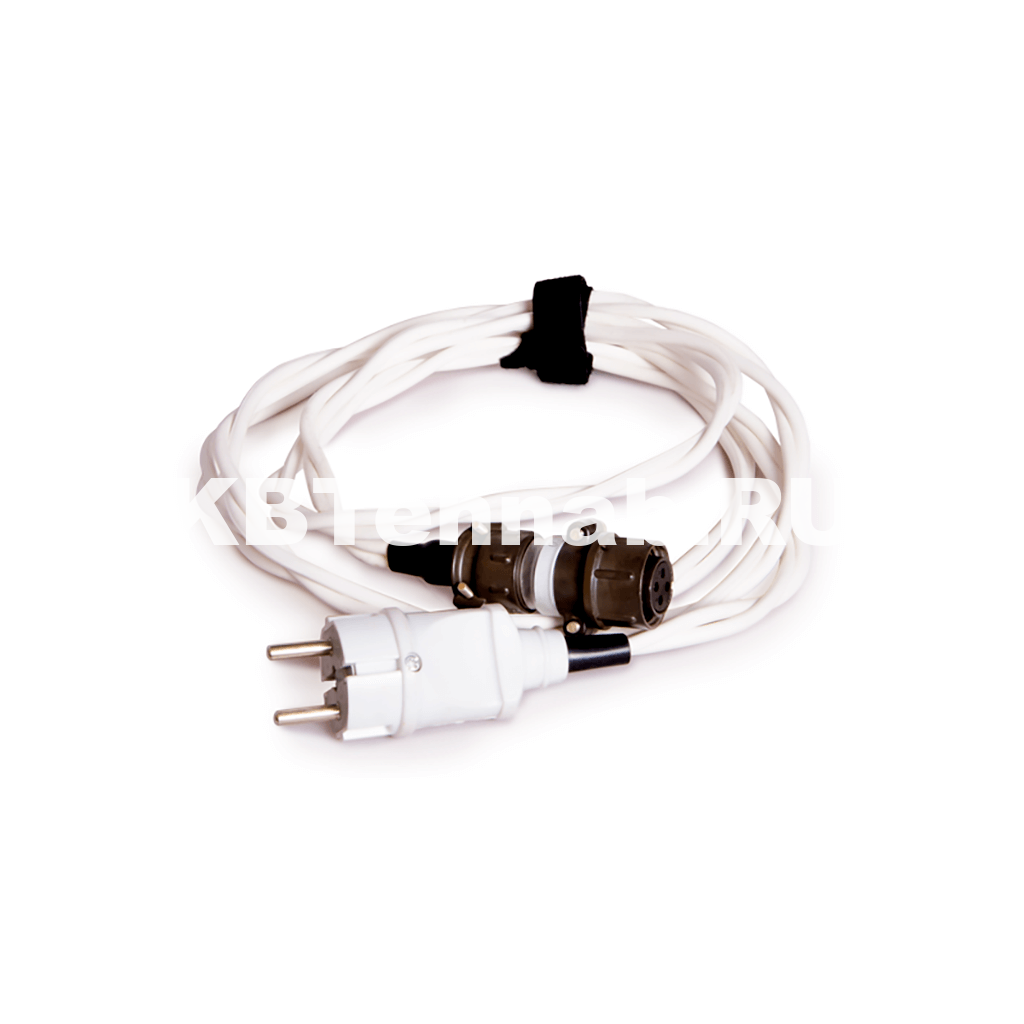

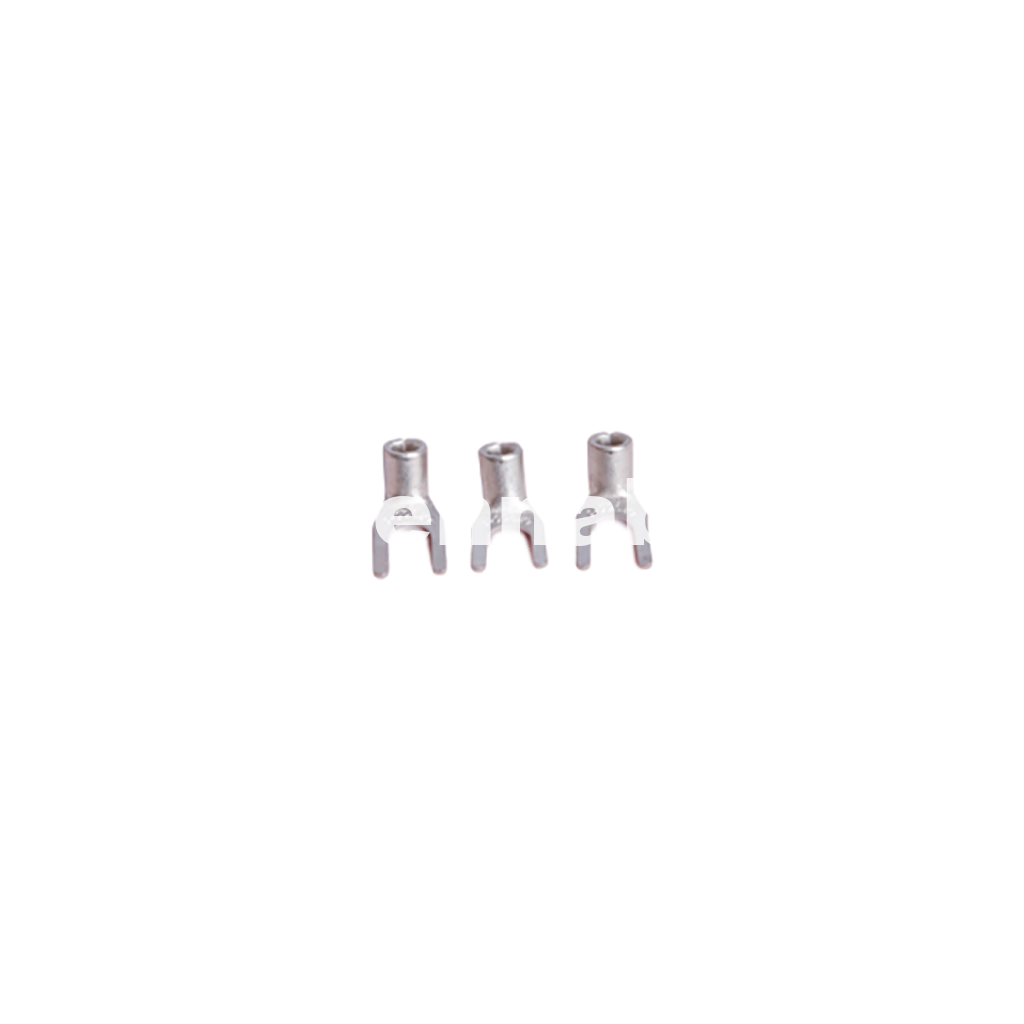

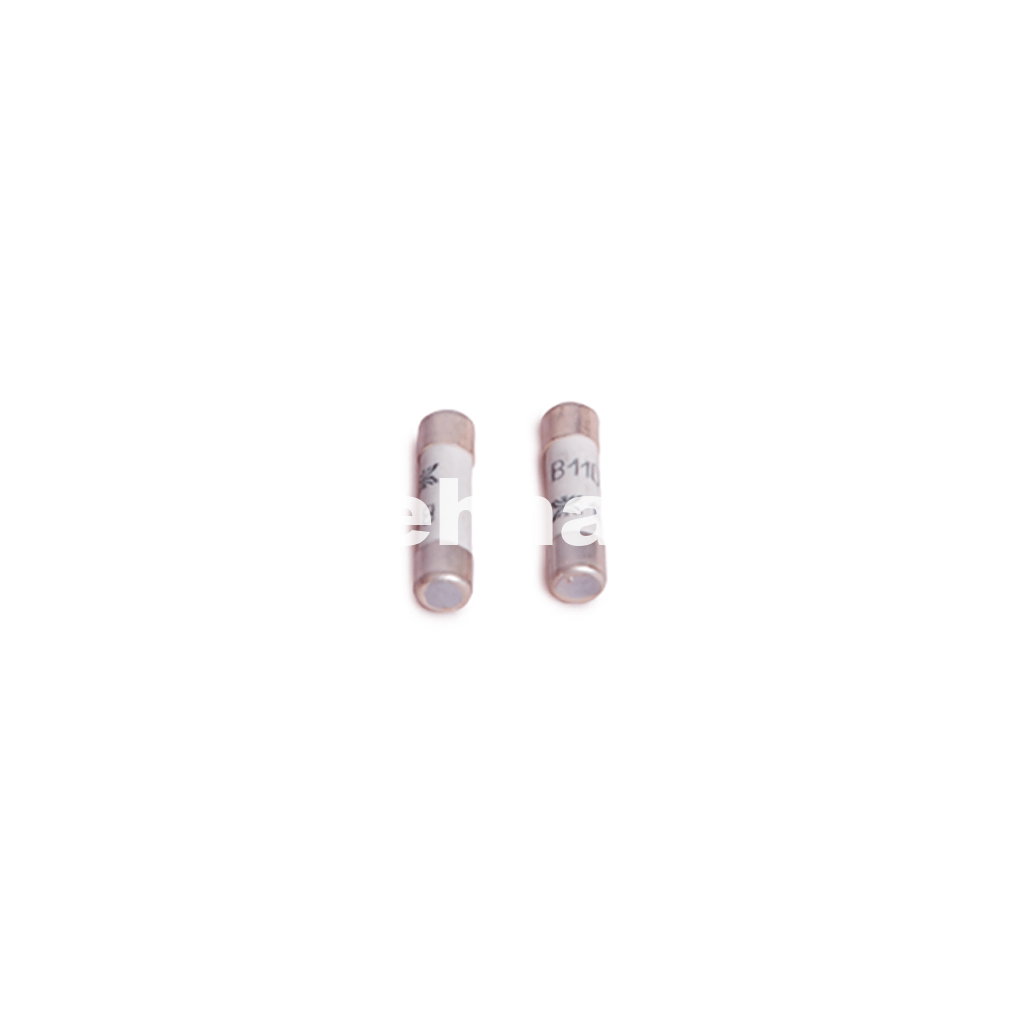

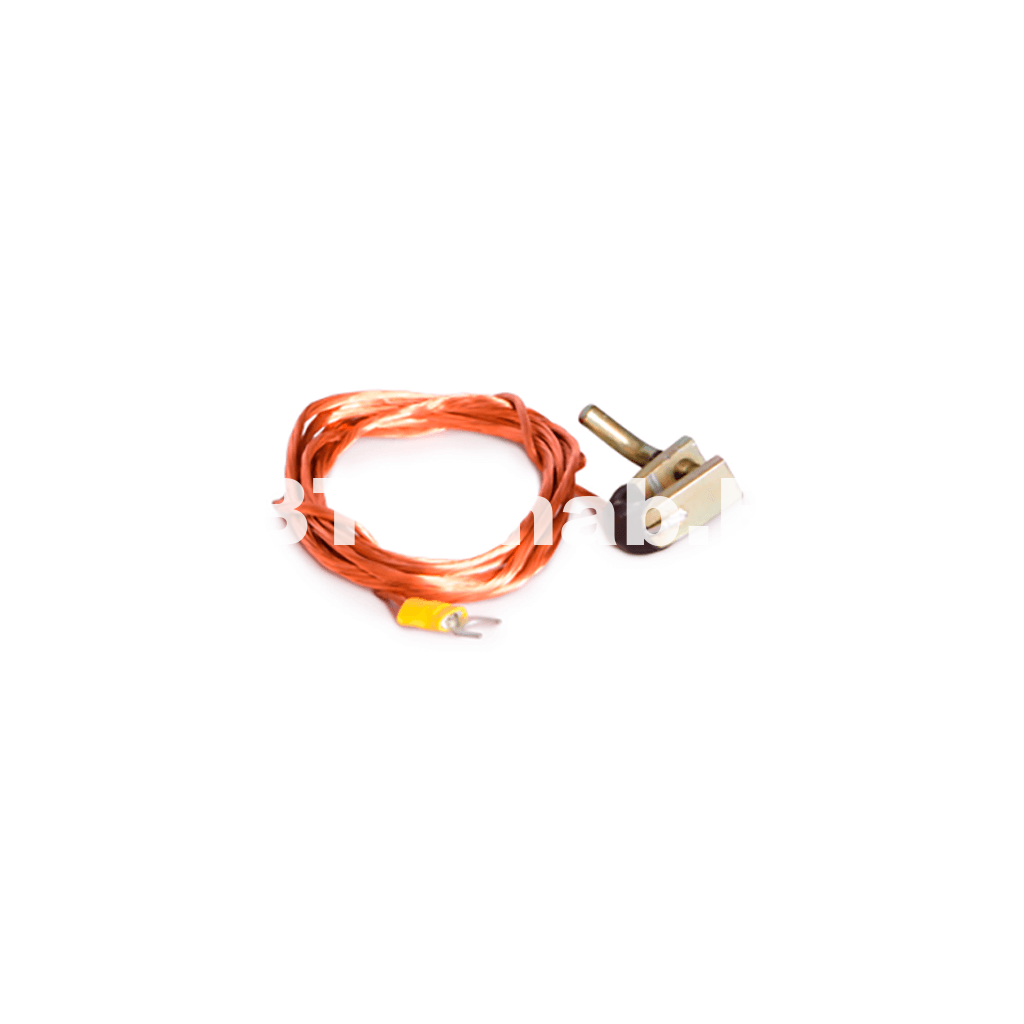

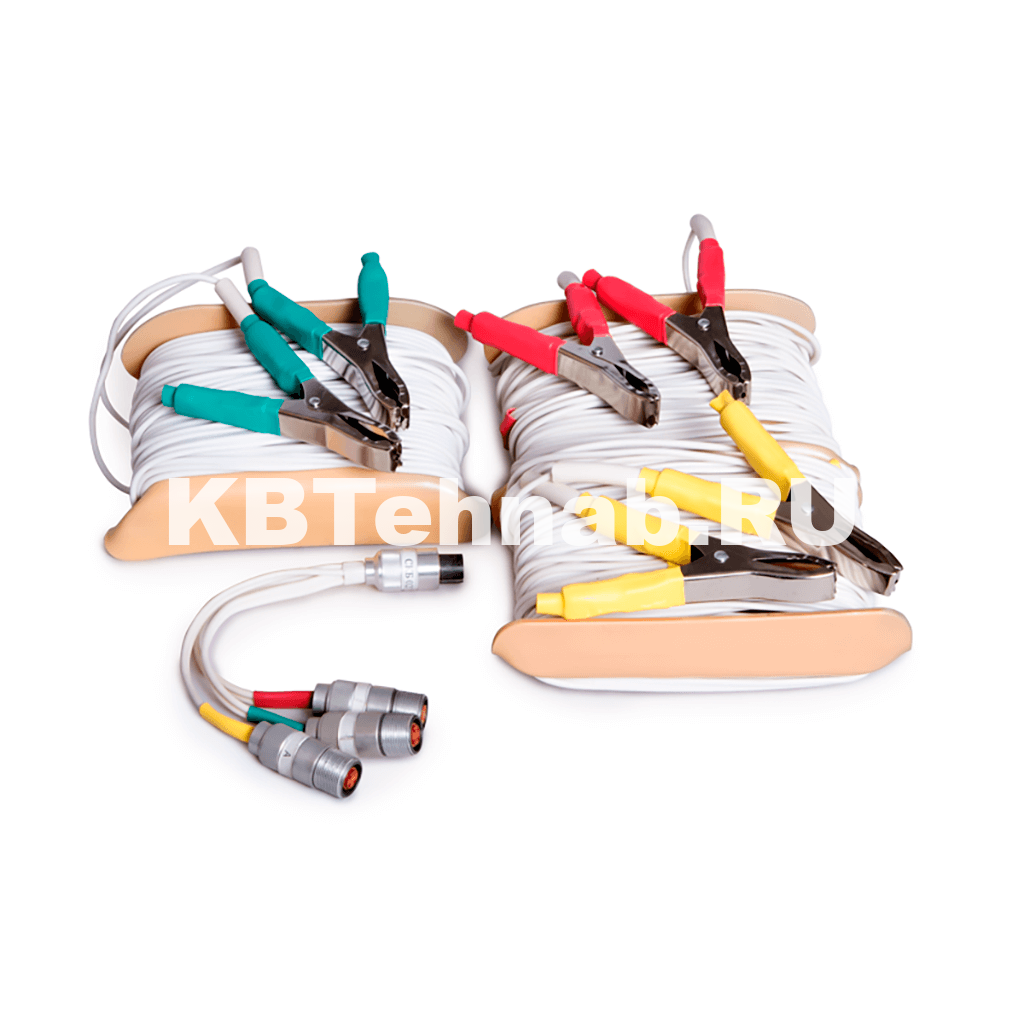

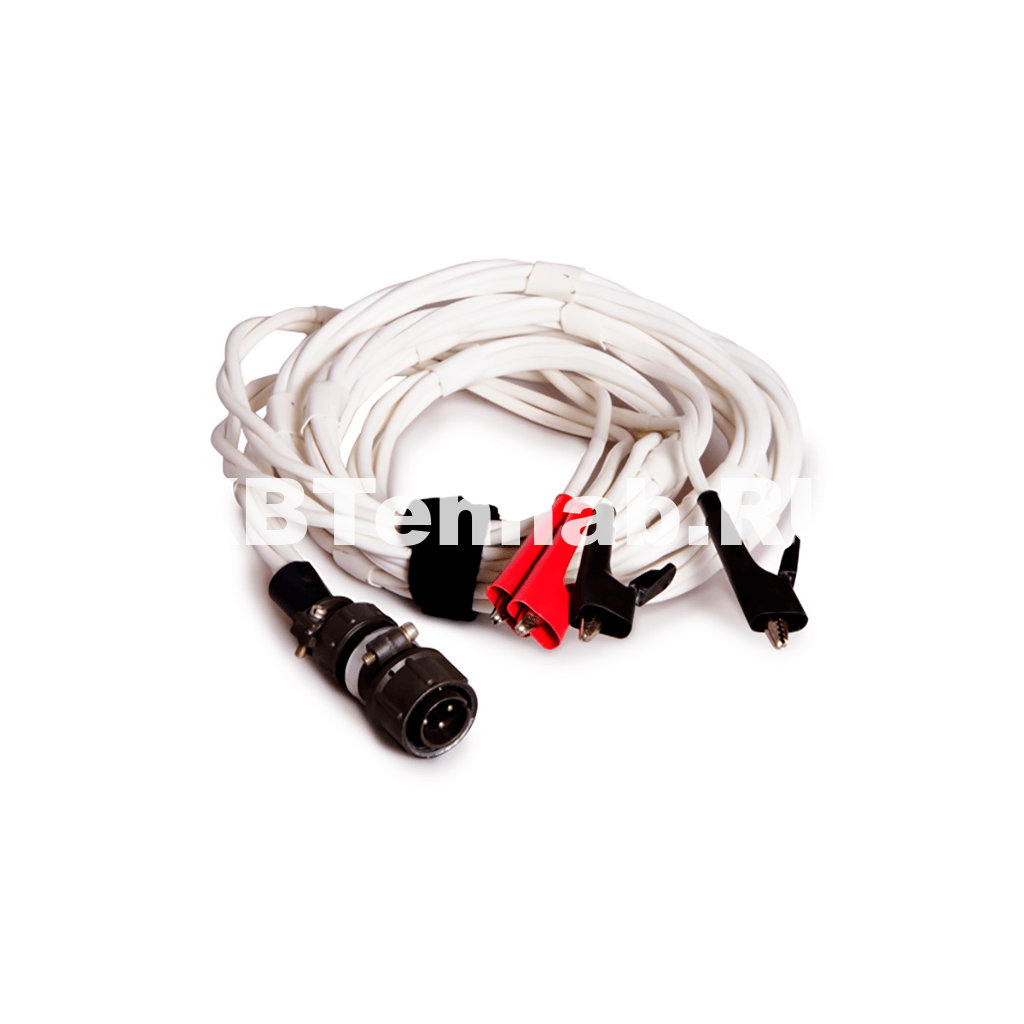

Измерительный блок ПУВ-регулятор 027.00.00.000. Кабель полюсов с соединителем. Полюс A, B, C 027.29.00.000 010.05.00.000/-01/-02. Кабель входного напряжения коммутатора 022.06.00.000, кабель местного пуска 022.07.00.000, провод заземления 022.08.00.000, наконечники под винт М5 (4 шт.) 021.26.00.003, предохранители ВП2Б-1В-2А (2 шт.), сумка для переноски прибора 127.01.00.000.

Приборы рекомендованные к совместному применению (5 наименований)

ПКВ/М6Н в стандартной комплектации 015.00.00.000, ПКВ/М6Н в облегченной комплектации 015.00.00.000, ПКВ/М7 026.00.00.000, ПКВ/У3.0 021.00.00.000, ПКВ/У3.1 021.00.00.000-01.
