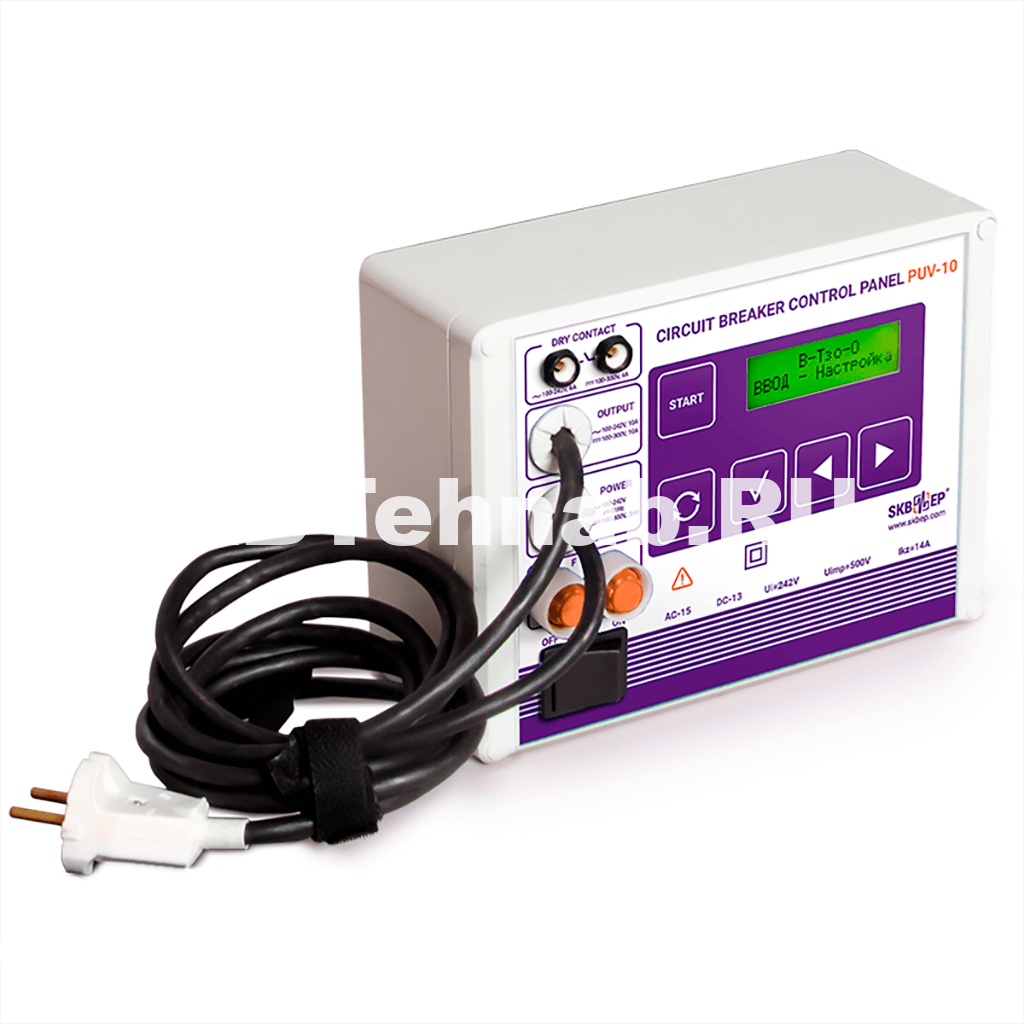

Пульт управления приводом высоковольтного выключателя. ПУВ-10

Пульт управления приводом высоковольтного выключателя ПУВ-10 предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения. ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.

Проверка работоспособности в простых операциях:

• операция «В» — совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
• операция «О» — совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.

Проверка работоспособности в сложных циклах:

• цикл «О-Тп-В» — последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
• цикл «В-Тзо-О» — последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
• цикл «О-Тп-В-Тзо-О» — последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо.

В приборе ПКВ/М6Н отсутствует встроенный пульт управления приводом, поэтому ПУВ-10 рекомендован к совместному применению для задания простых операций и сложных циклов.
Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал «Сухой контакт» с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

Высокий уровень безопасности при эксплуатации обеспечивается специальной конструкцией силовых модулей, защитой от неправильного подключения и защитой от превышения тока нагрузки.

Проведение испытаний проходит в несколько шагов. Пользователю необходимо лишь вызвать требуемый цикл посредством кнопок и задать длительности операций «В», «О» и пауз в цикле. Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла.

Диапазон температуры эксплуатации от -20 °С до +35 °С позволяет работать с устройством в разных погодных условиях.

Знаки сертификации:

• соответствует требованиям безопасности;
• соответствует требованиям Таможенного союза или Евразийского экономического союза.
