Приборы контроля устройств РПН трансформаторов. ПКР-2 и ПКР-2М

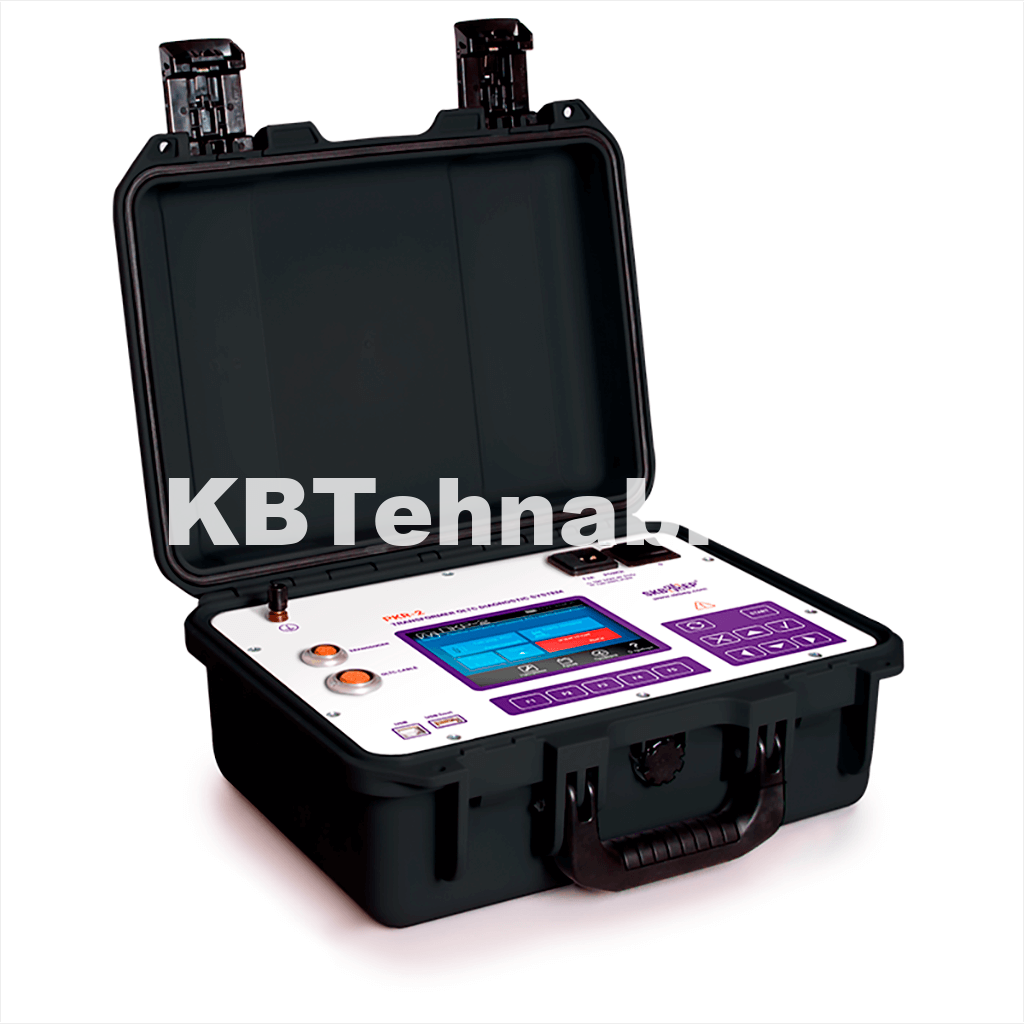

Прибор проверки технического состояния устройств регулирования под нагрузкой (РПН) представлен в двух модификациях: ПКР-2  и ПКР-2М.

ПКР-2 :

• Режим проведения проверки устройств в РПН — разборный.
• Встроенное аккумуляторное питание — отсутствует.

ПКР-2М:

• Режим проведения проверки устройств в РПН — разборный и безразборный (метод DRM).
• Встроенное аккумуляторное питание — присутствует.

Режим безразборной диагностики (метод DRM) позволяет проводить проверку технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.

Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

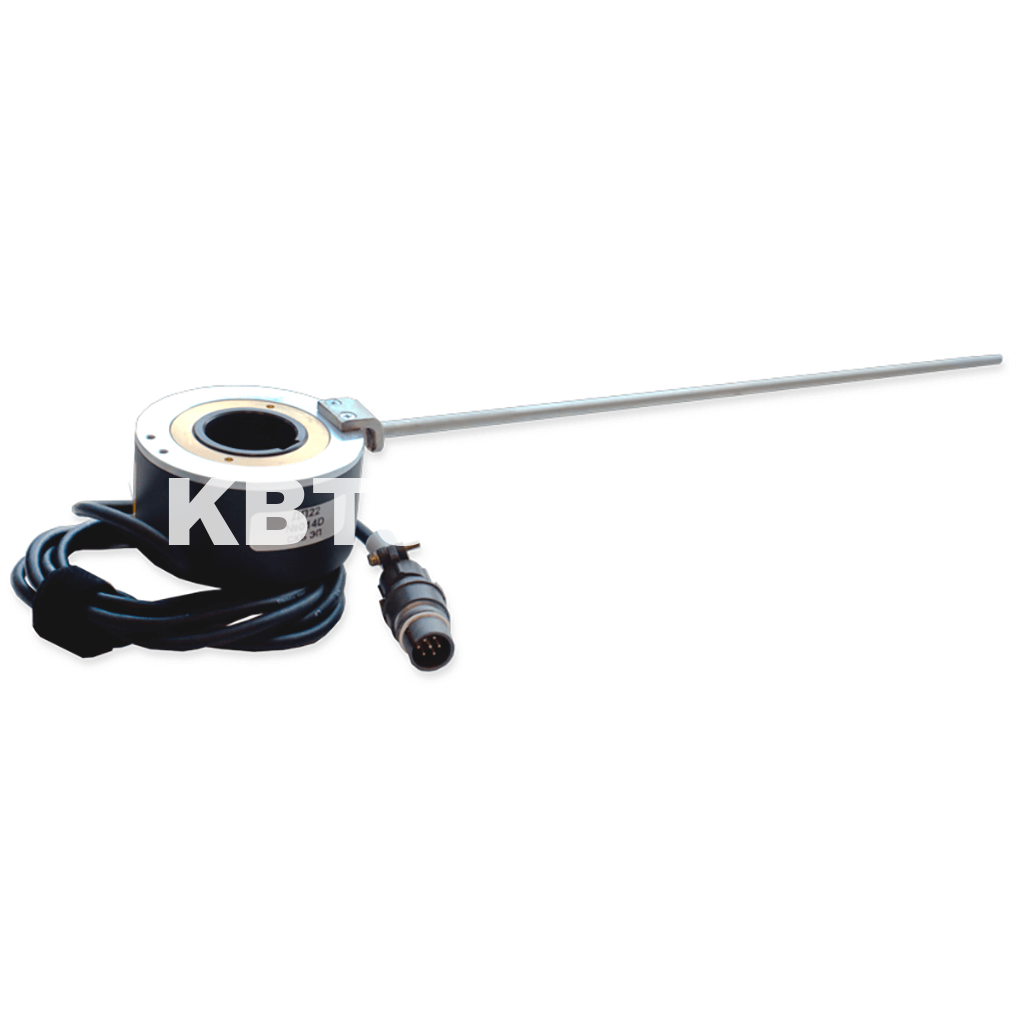

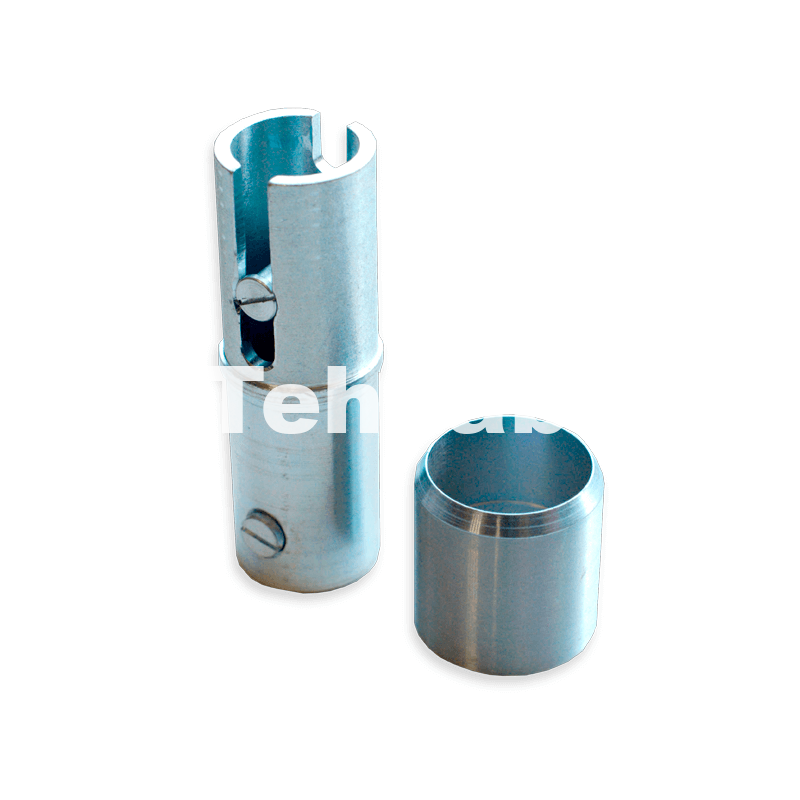

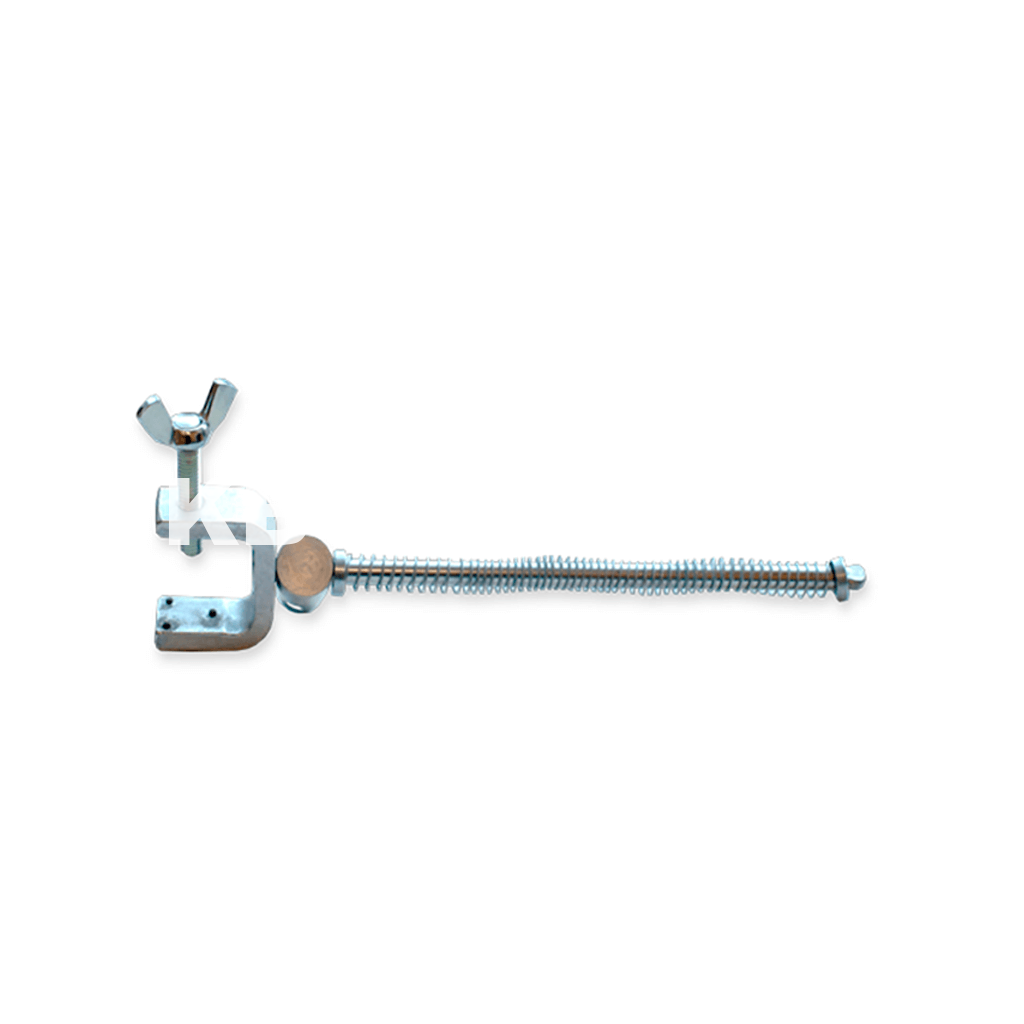

Для снятия круговых диаграмм приборы комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

Осциллографирование и снятие круговых диаграмм фиксируется одновременно по трем фазам. Для работы с приборами не требуется подключение дополнительных элементов, все подстройки к конкретному устройству РПН выполняются в приборах автоматически.

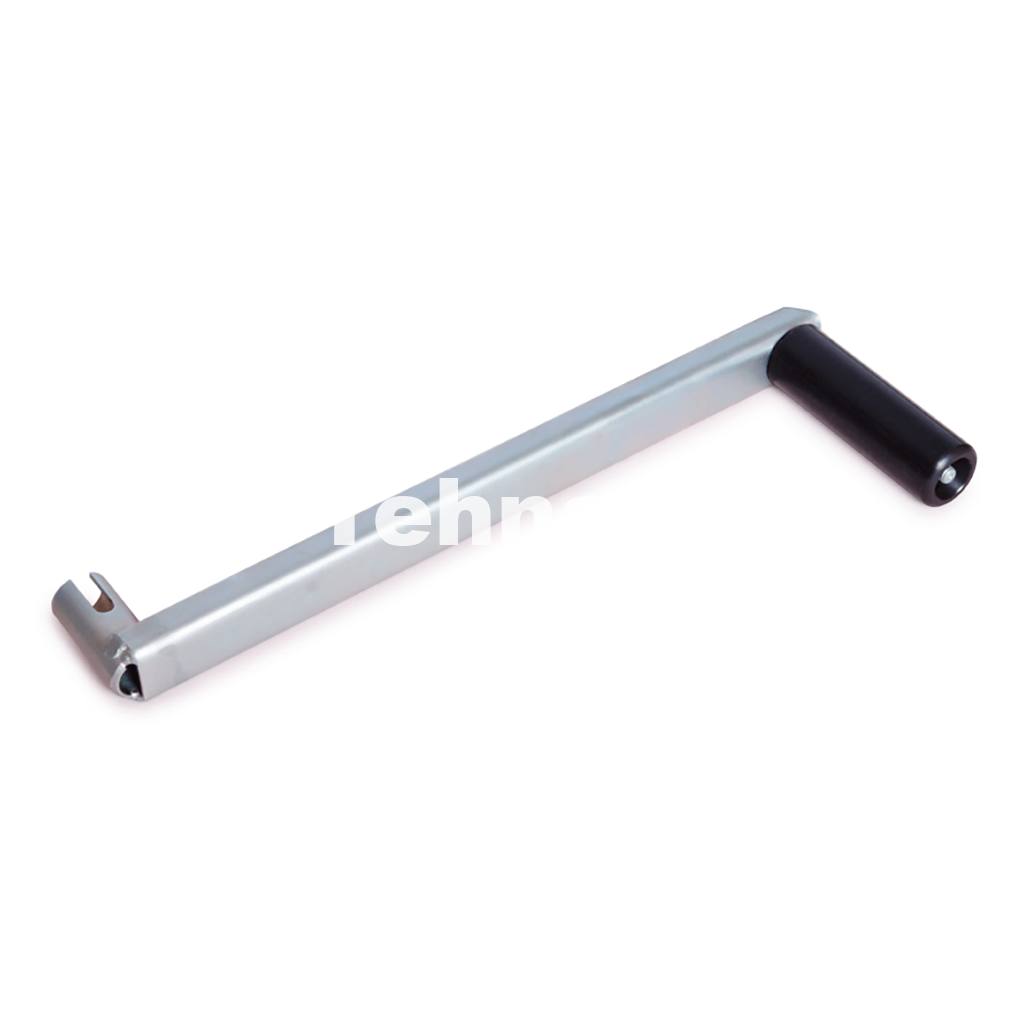

С помощью приборов можно проверить реакторное устройство РПН в статическом режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.

Сохранение результатов измерений происходит в энергонезависимой памяти приборов, на внешнем Flash-накопителе, а также возможна передача их в компьютер. Для представления информации в графическом или табличном виде приборы оборудованы большим цветным сенсорным дисплеем.

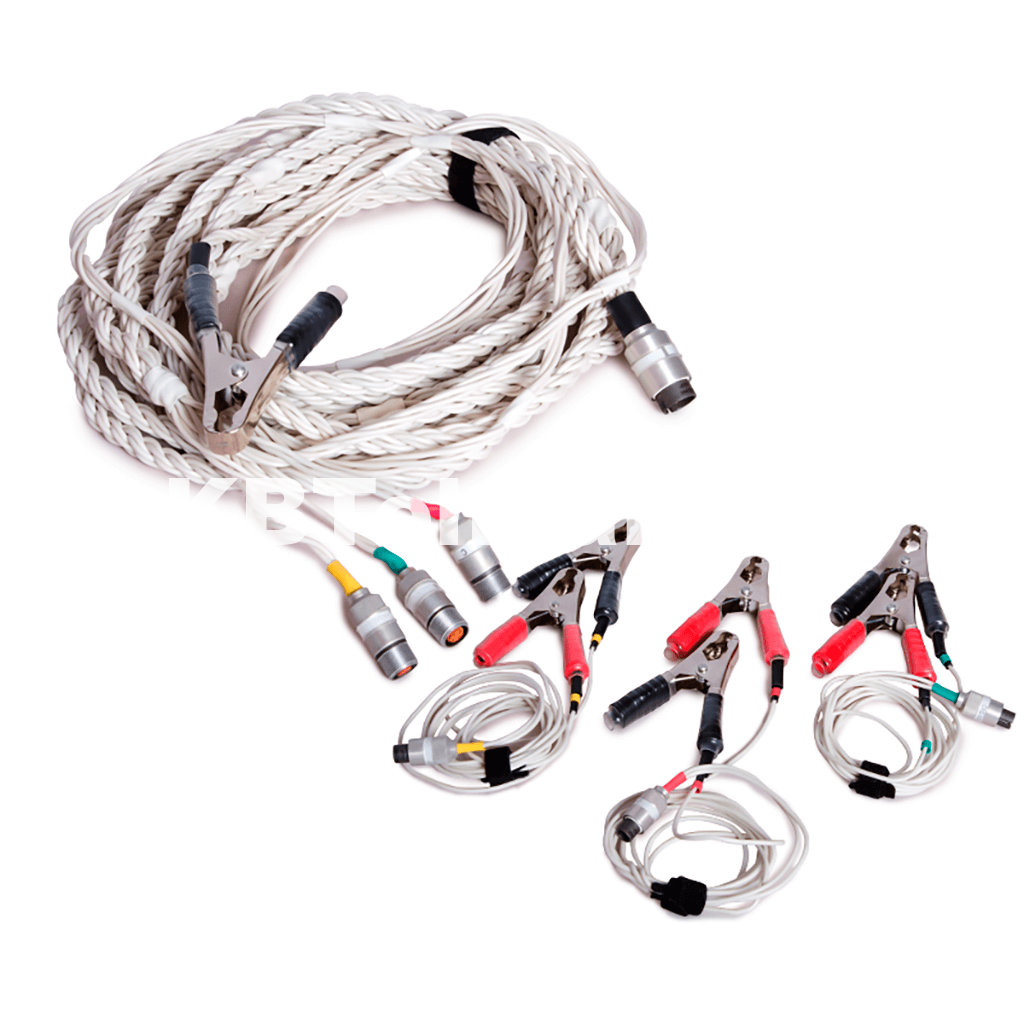

Для удобства прямого подключения к контактам устройства РПН (без использования метода DRM), когда происходит частичный или полный слив масла, приборы комплектуются специальными длинными щупами.

Знаки сертификации:

• соответствует требованиям безопасности;
• внесён в Госреестр РФ;
• внесён в Госреестр Республики Казахстан;
• внесён в Госреестр Республики Беларусь;
• соответствует требованиям Таможенного союза или Евразийского экономического союза;
• внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ;
• разрешение о применении в электроустановках РЖД;
• внесён в реестр инновационных решений ПАО РОССЕТИ.

Точность измерений интервалов времени: ±[3+t_x]*10^-4 с, где t_x — измеряемое расстояние, с.

Точность измерений угловых перемещений: ±0,56°.

Точность измерений электрического сопротивления постоянному току: ±5 %
