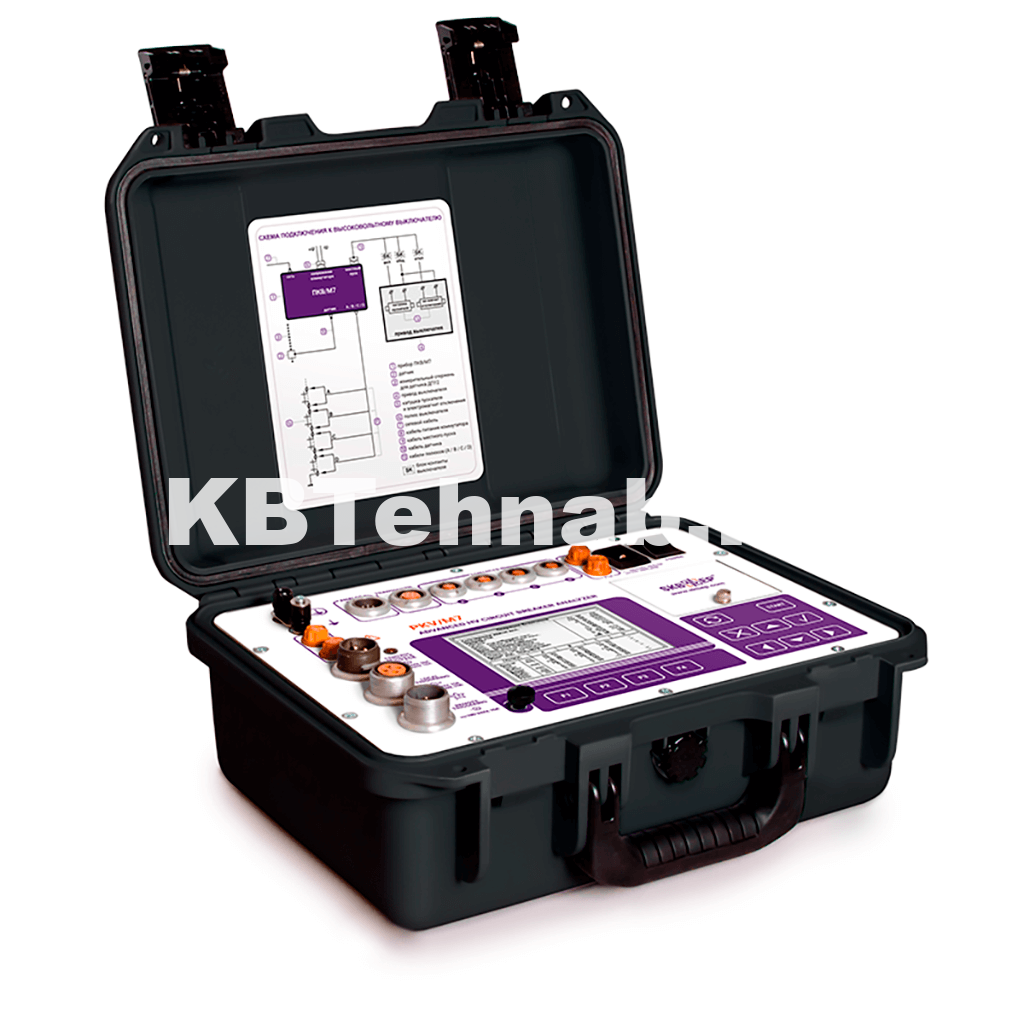

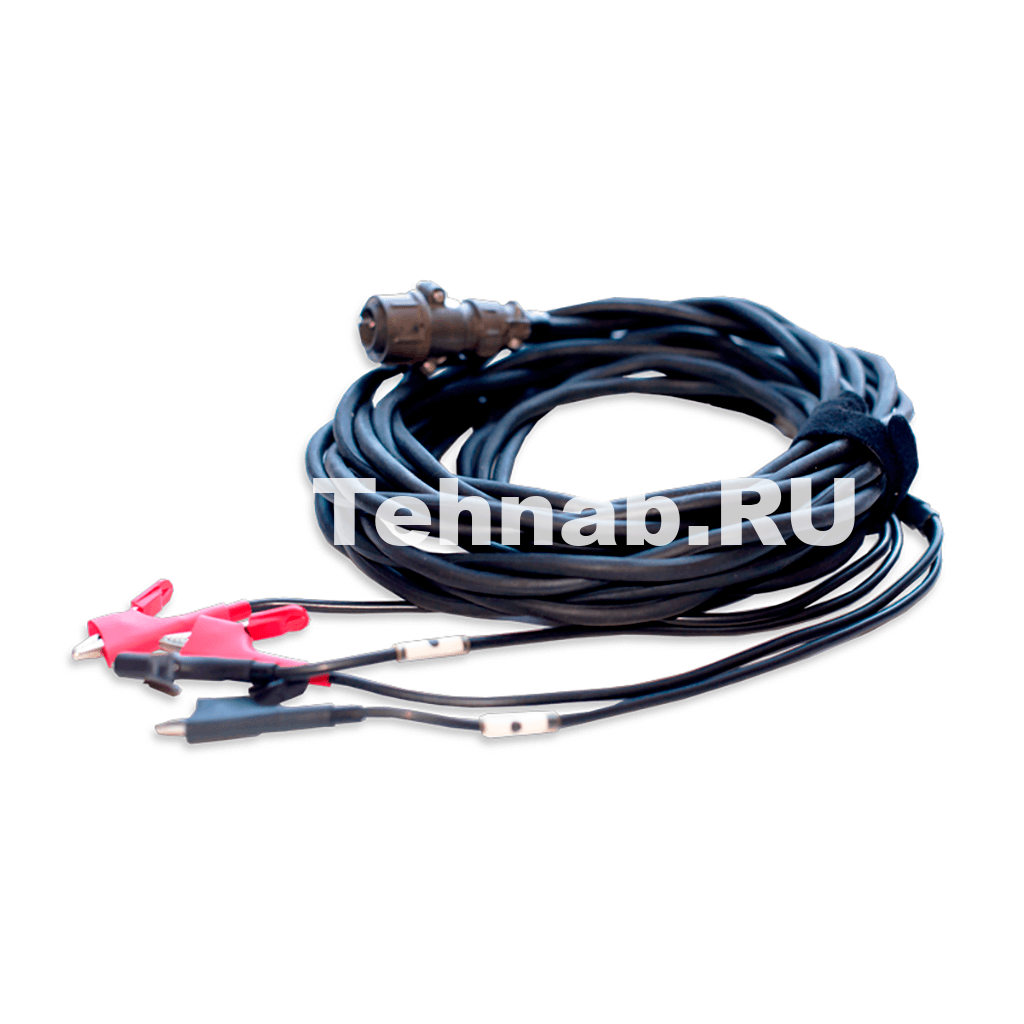

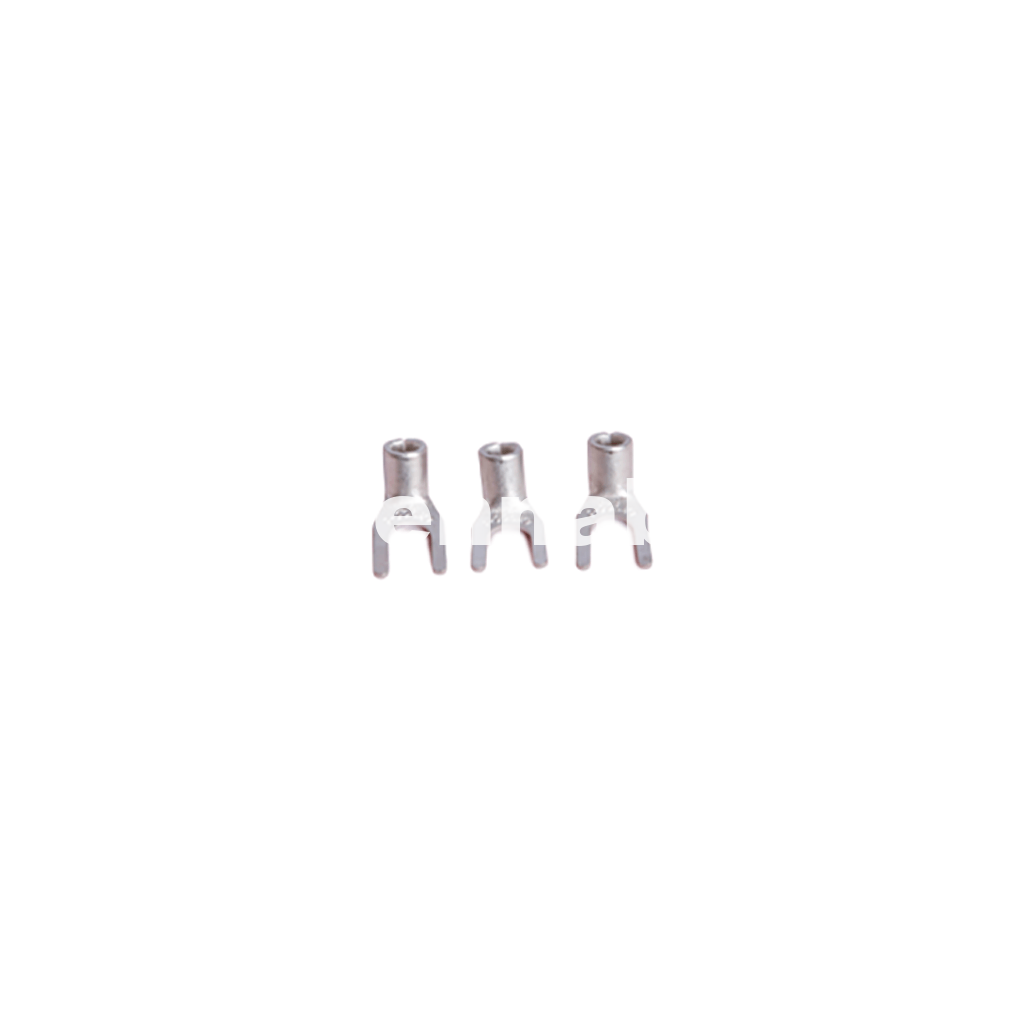

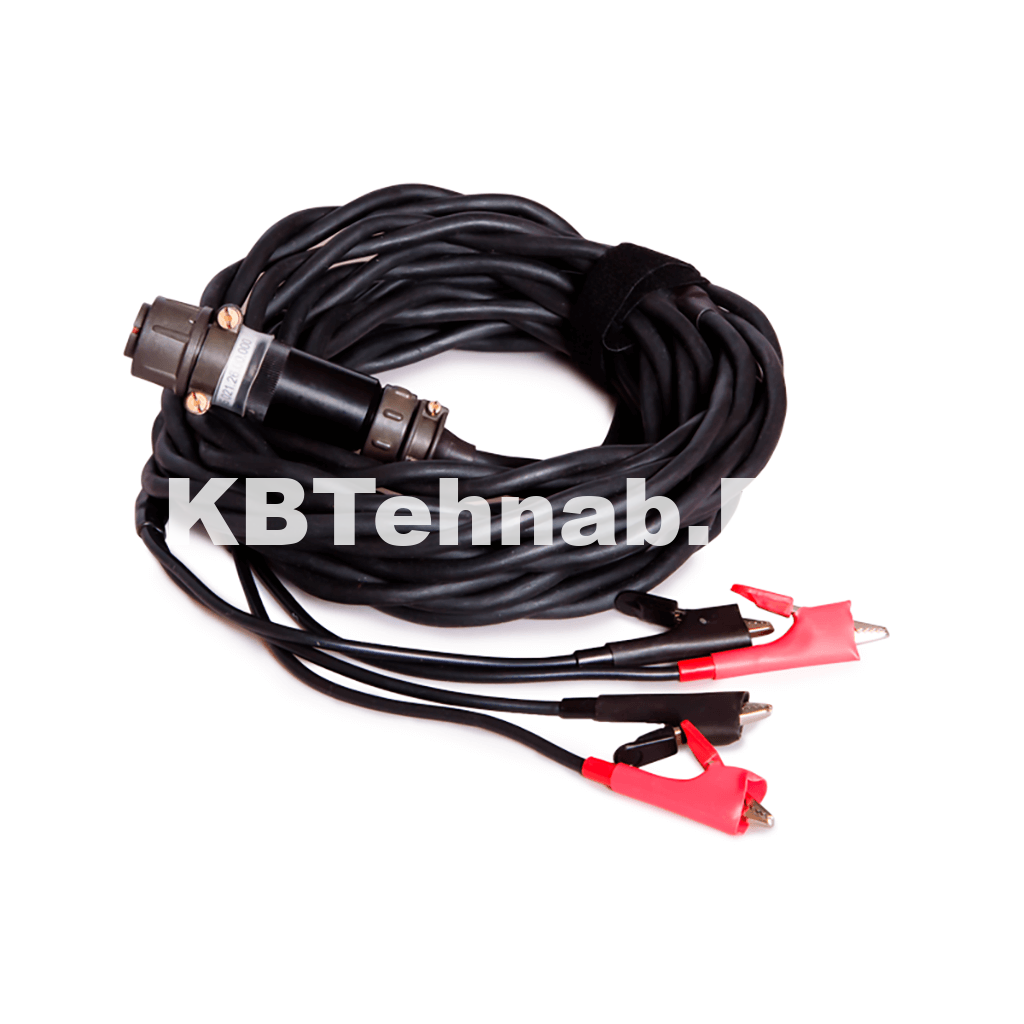

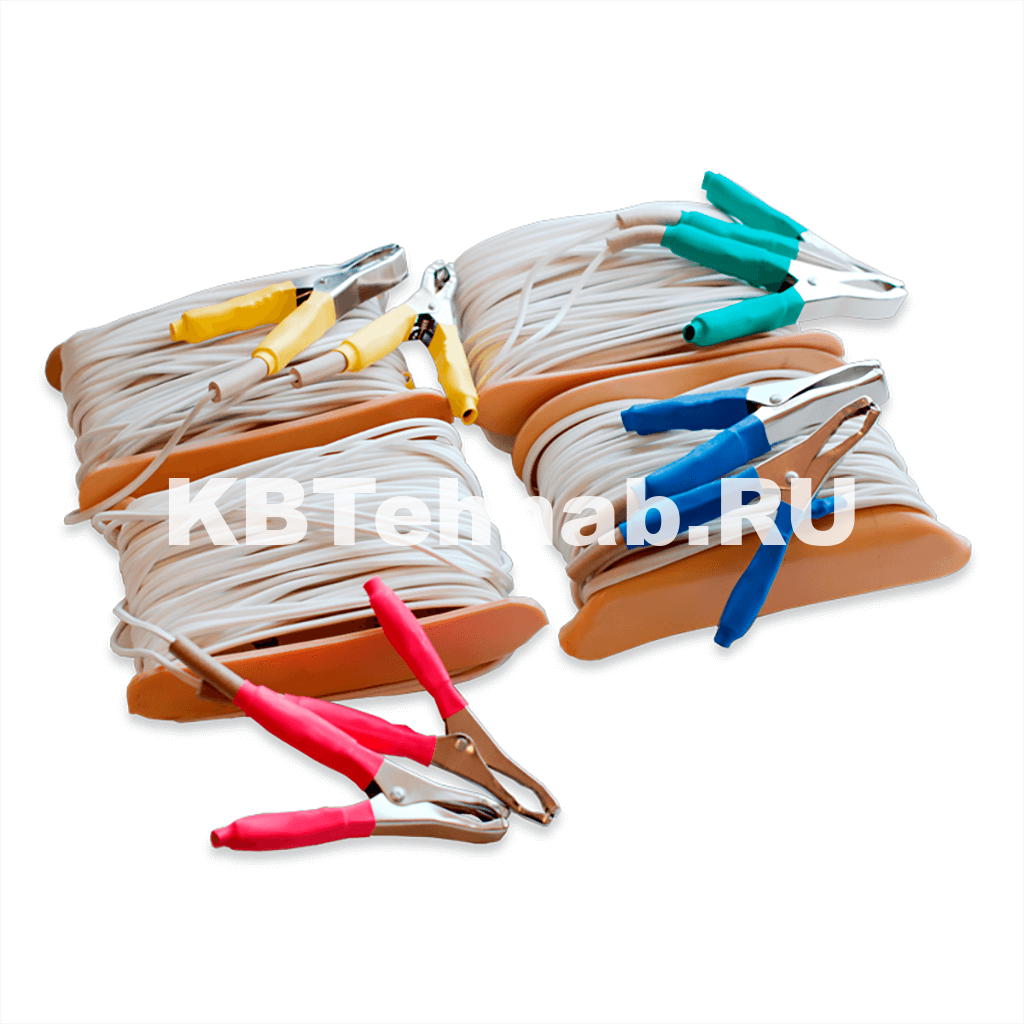

Прибор контроля высоковольтных выключателей ПКВ/М7

Прибор контроля высоковольтных выключателей ПКВ/М7 позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.


Высокая точность измерения временных характеристик (±0,1 мс), характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,2° и 1 мм.


Оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 14А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний электромагнитов управления при пониженном напряжении.


Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по  ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.


Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.


Прибор регистрирует:

• зависимости скорости от времени и от хода;
• зависимости токов и  напряжений электромагнитов от времени и хода;
• диаграммы процессов замыкания-размыкания контактов.

ПКВ/М7 — самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования. Дополнительно, может работать под управлением ПК в качестве измерительного блока или в качестве носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.


Знаки сертификации:

• соответствует требованиям безопасности;
• внесён в Госреестр РФ;
• внесён в Госреестр Республики Казахстан;
• внесён в Госреестр Республики Беларусь;
• внесён в Госреестр Киргизской Республики;
• соответствует требованиям Таможенного союза или Евразийского экономического союза;
• внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ;
• Разрешении о применении в электроустановках РЖД.

Точность измерения и регистрации временных интервалов: ± 10^-4[1 + t_x] с, где t_x —измеряемый интервал времени, с.

Точность измерения линейных перемещений: ±[1 + 0,0005*s_x] мм, где s_x — измеряемое расстояние, мм.

Точность измерения угловых перемещений: ±[0,2 + 0,001*a_x]°, где a_x — измеряемый угол, град.

Точность измерения скорости движения в диапазоне 0,02 ± 10 м/с: ±2 %

Тп — длительности произвольной паузы.
Тзо — длительность задержка отключения.

Примечание: для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания по заказу.
