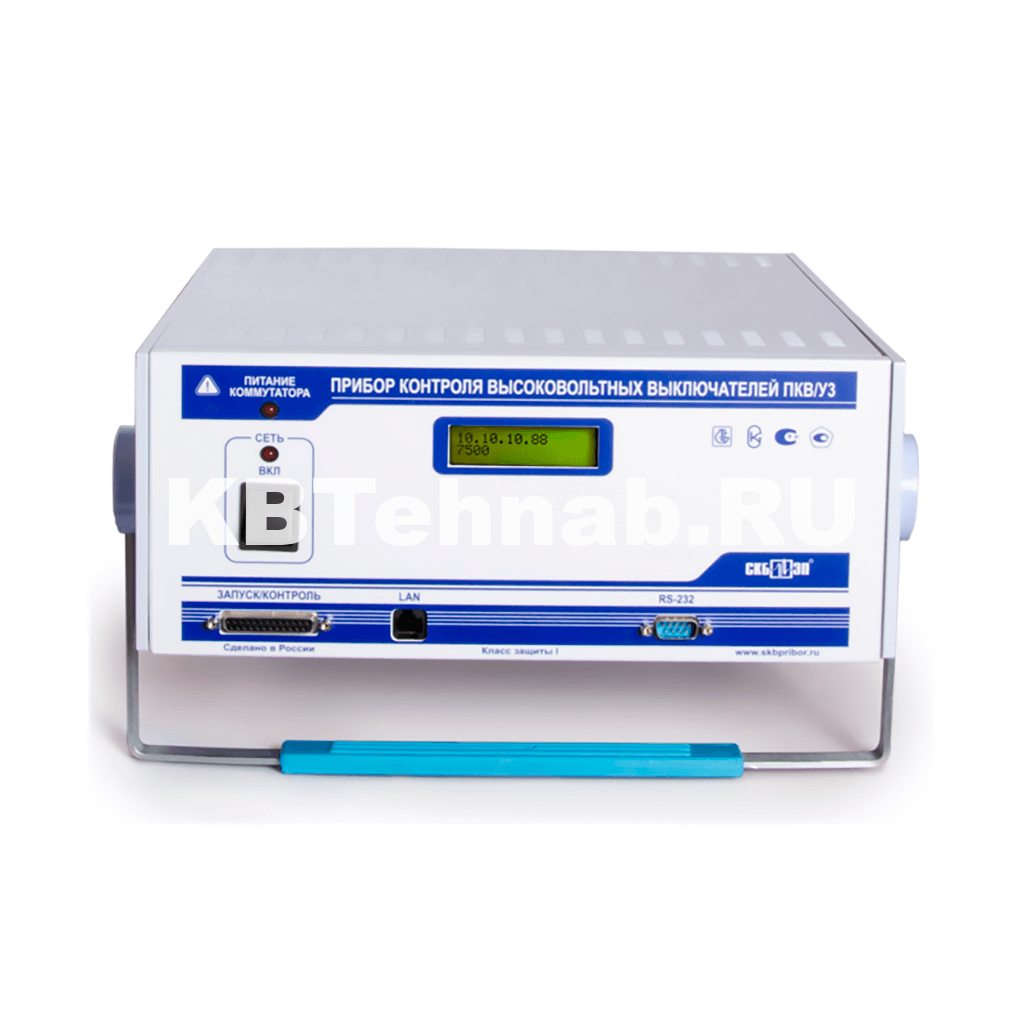

Прибор контроля высоковольтных выключателей ПКВ/У3.0

Прибор контроля высоковольтных выключателей ПКВ/У3.0 предназначен для измерения характеристик элегазовых, масляных, воздушных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства, всех классов напряжения от 6 кВ до 1150 кВ (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

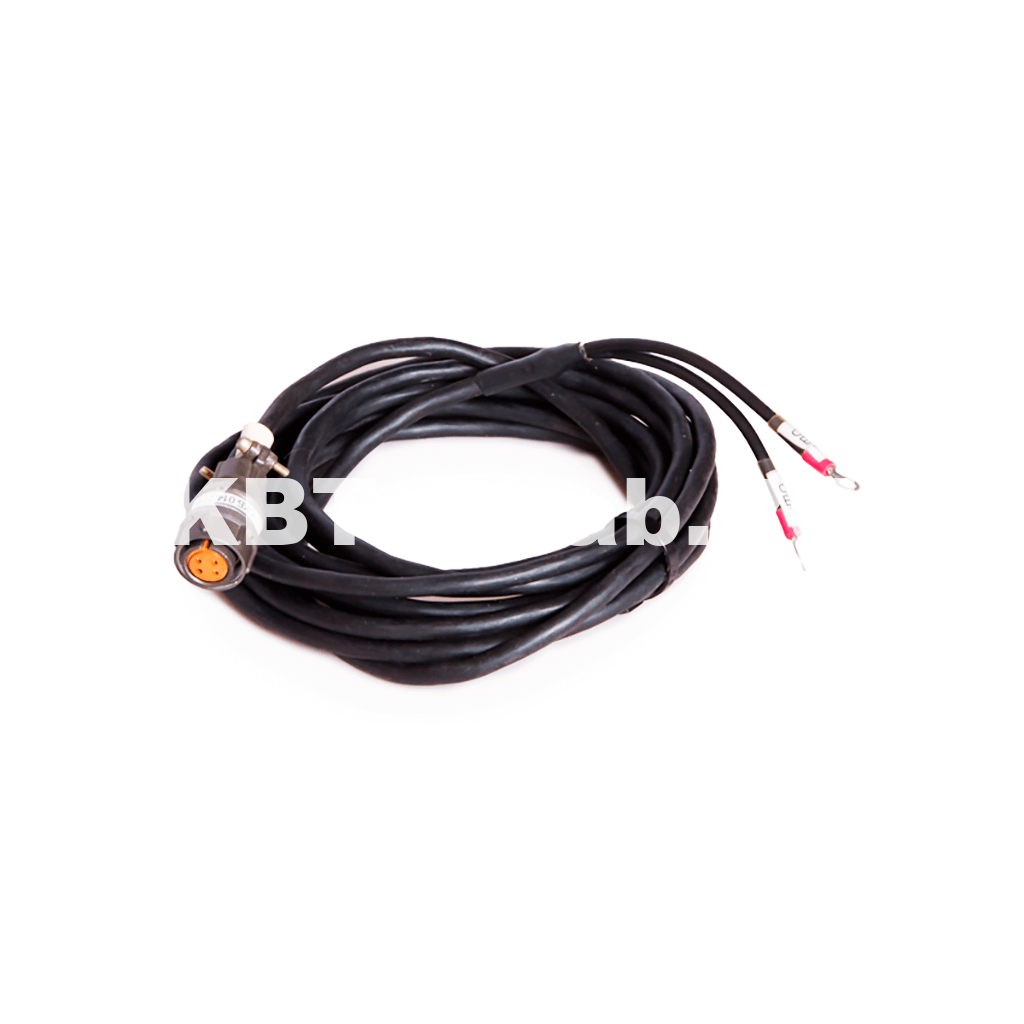

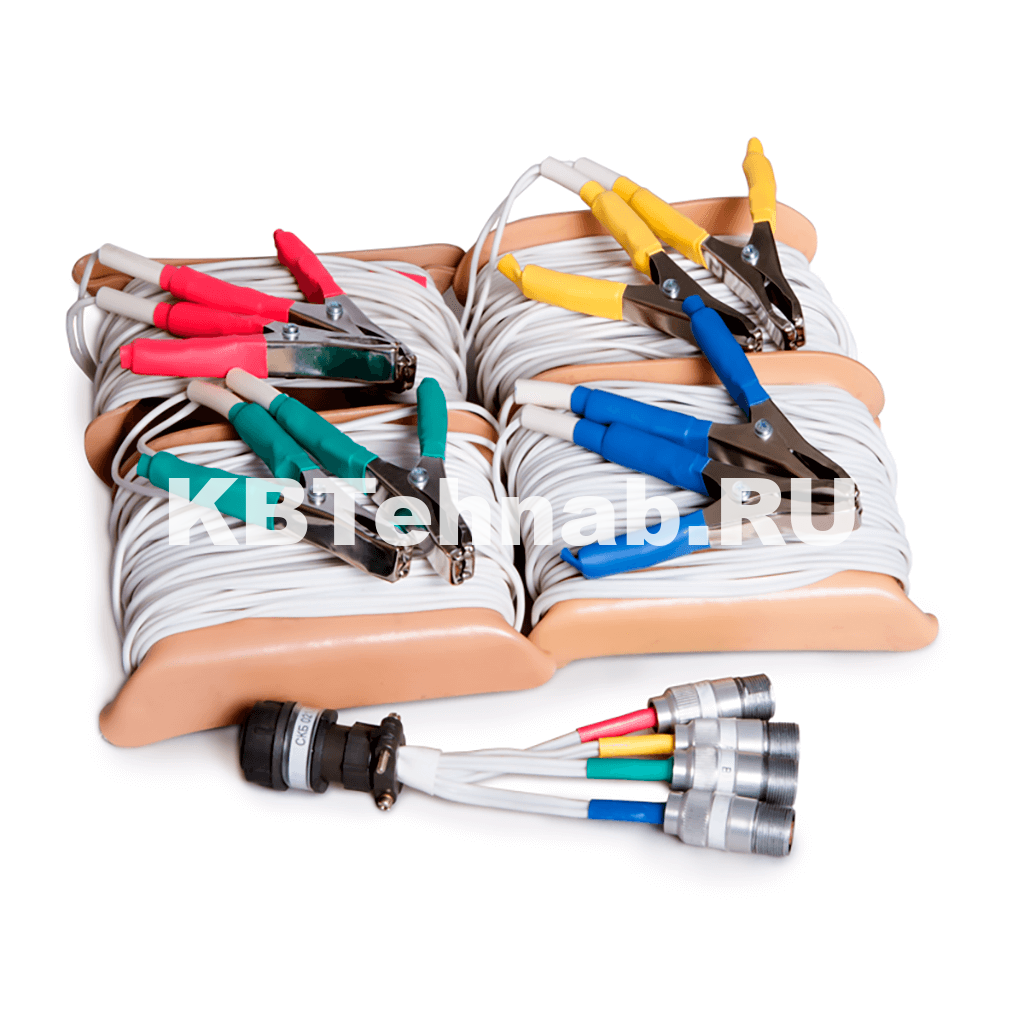

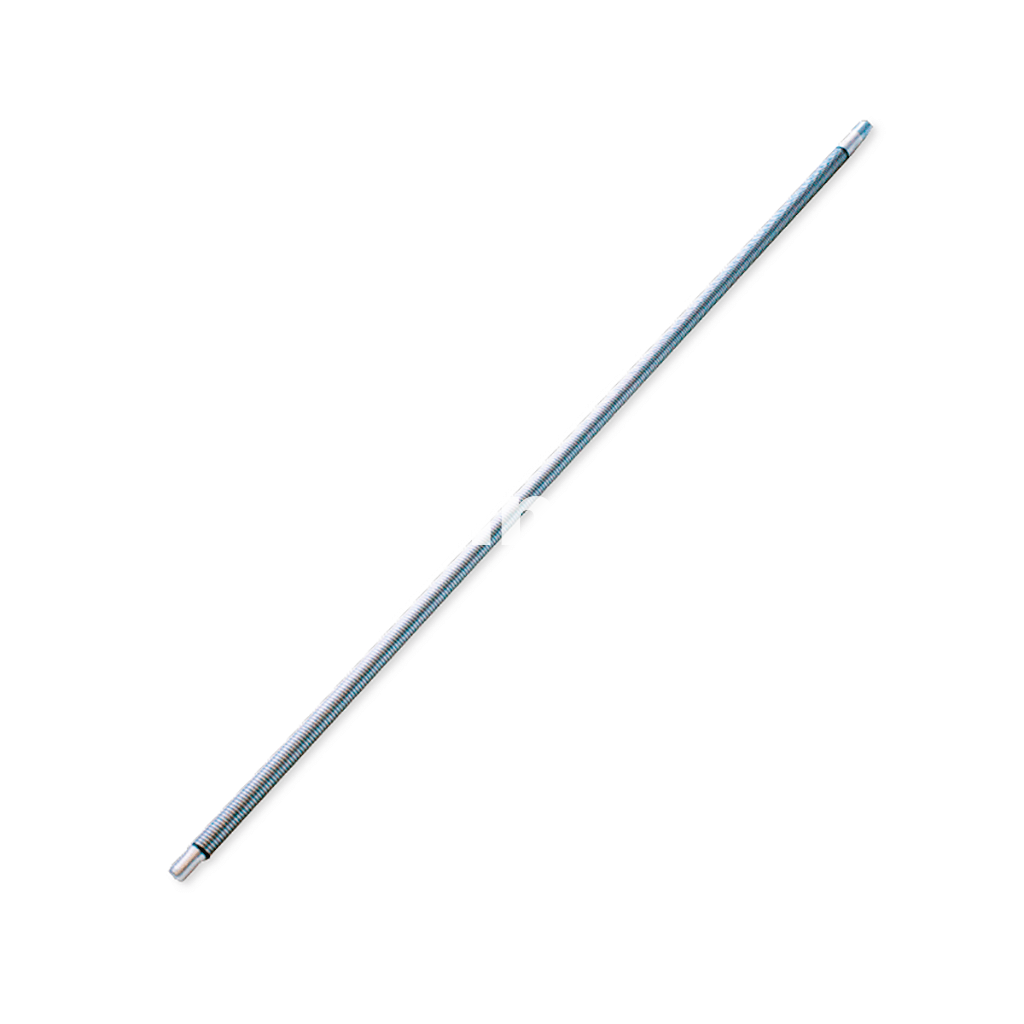

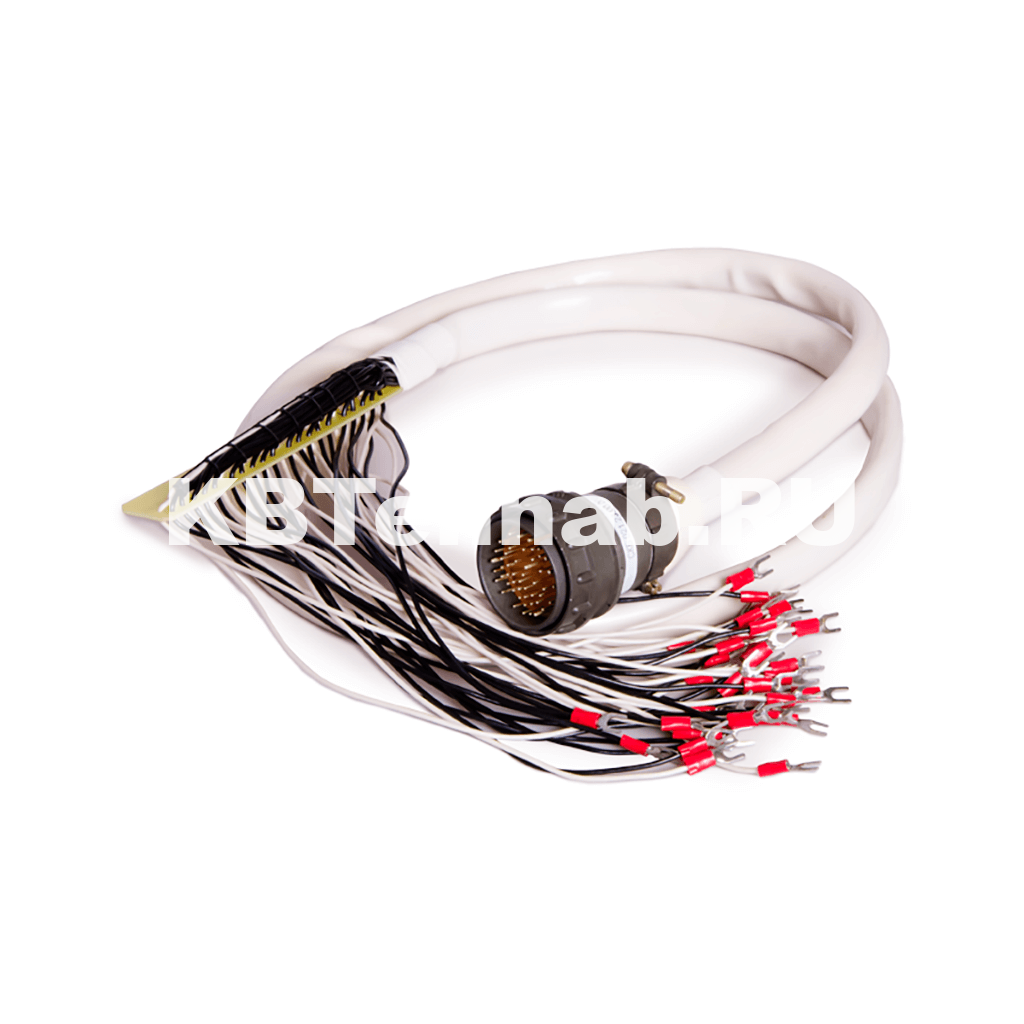

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

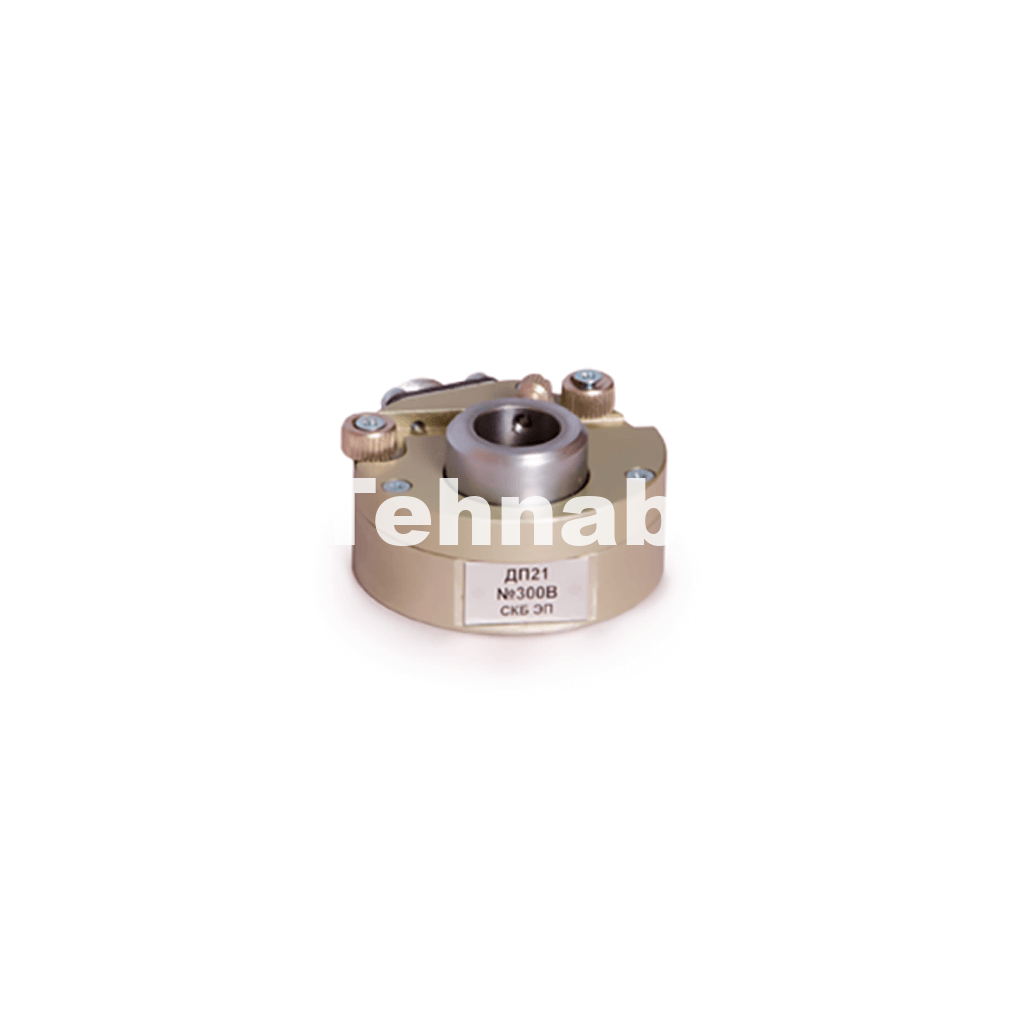

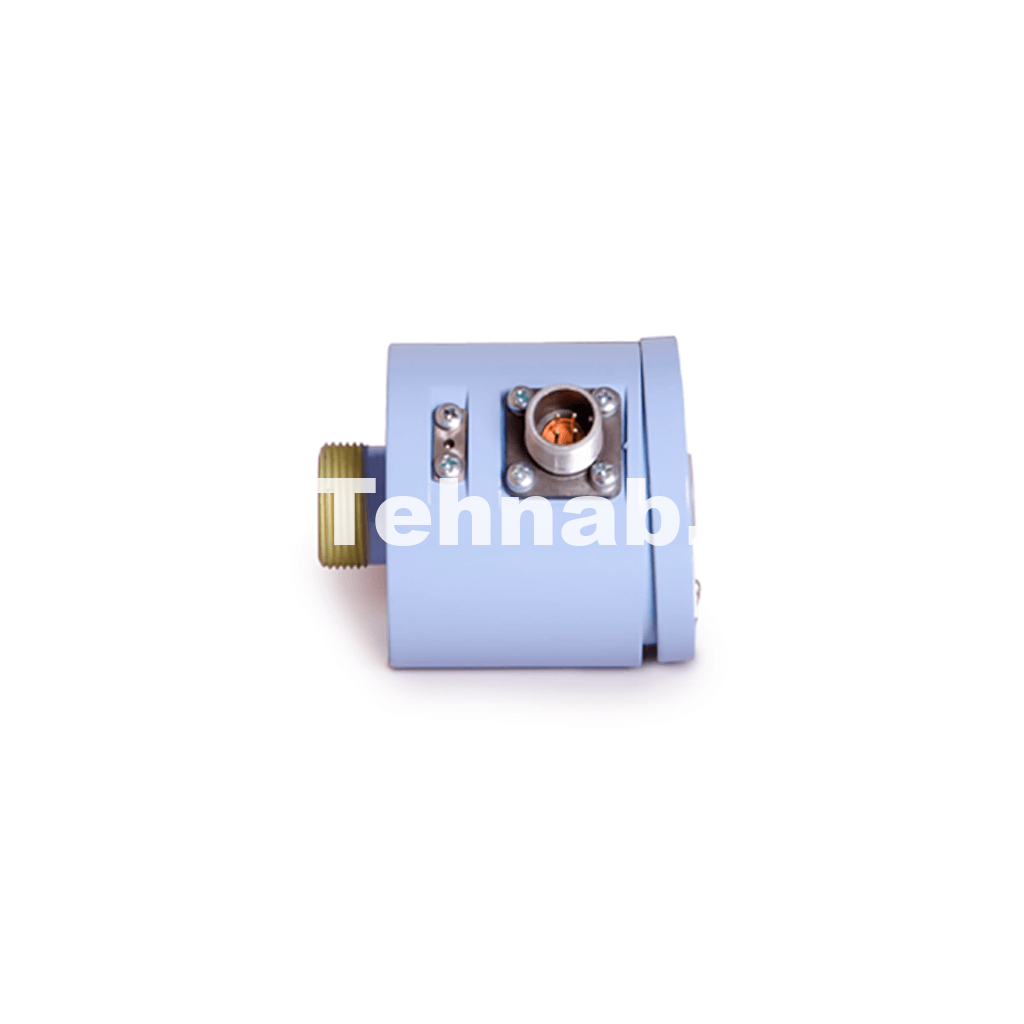

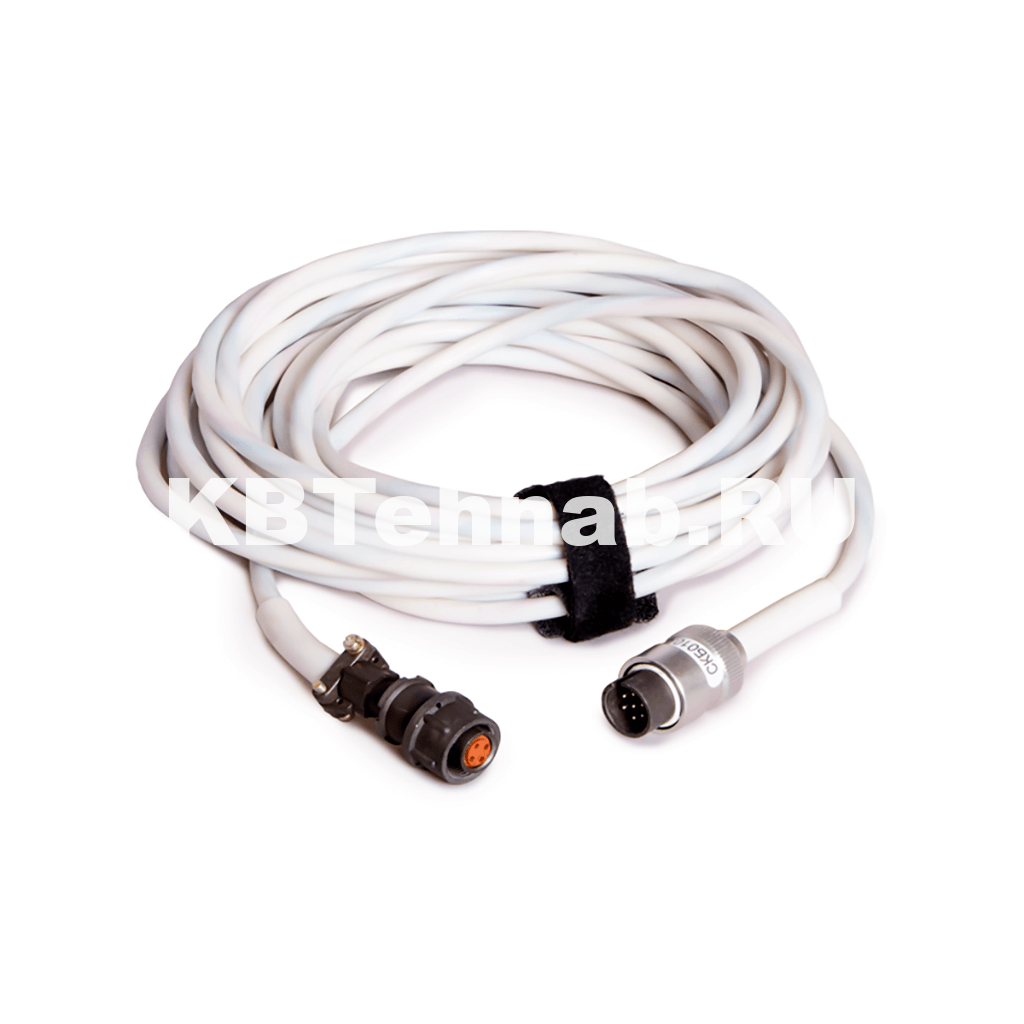

Модификация ПКВ/У3.0 позволяет проводить контроль одновременно по трем фазам, благодаря возможности доукомплектации прибора дополнительными датчиками перемещения, что экономит время на проведение диагностики, ведь потребуется всего 1 операция В/О вместо 3.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется через ПО для ПК. Прибор регистрирует: зависимости скорости от времени и от хода; зависимости токов и напряжений электромагнитов от времени и хода; диаграммы процессов замыкания — размыкания контактов.

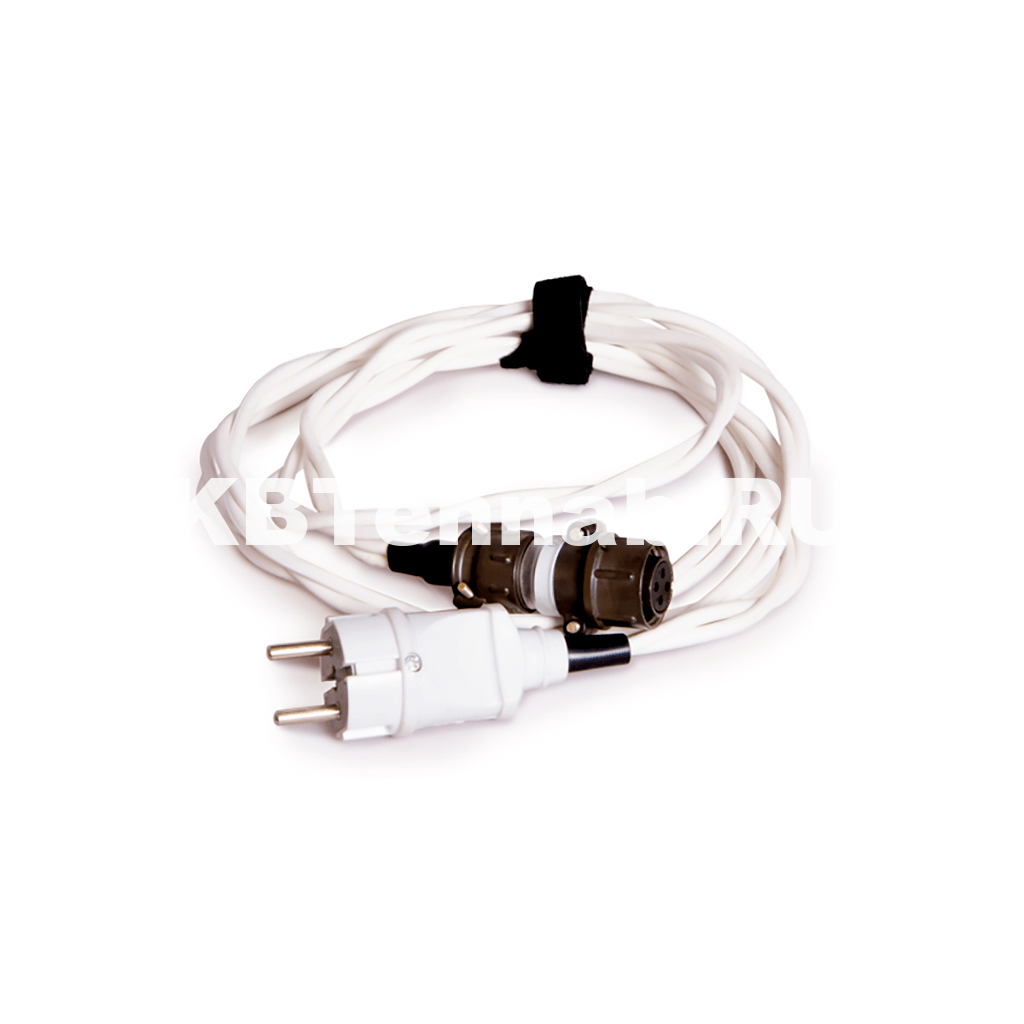

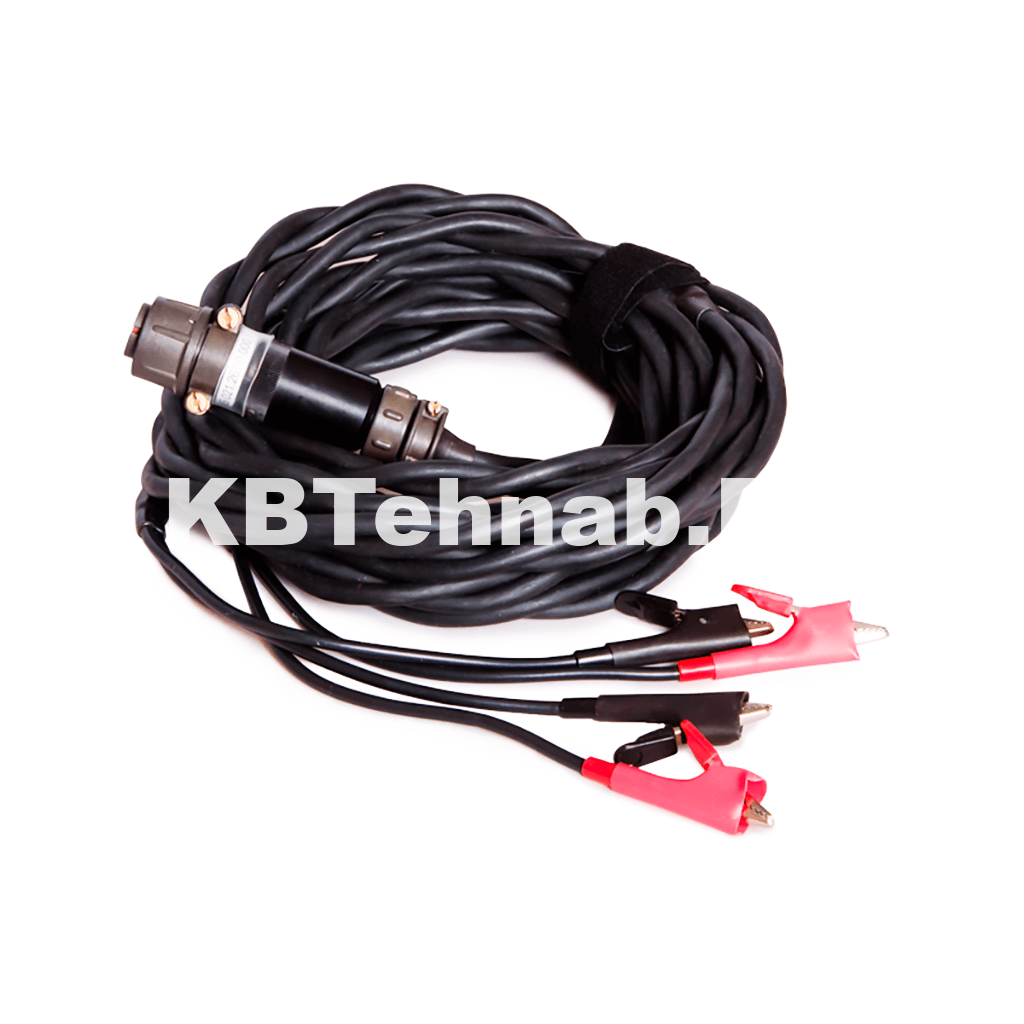

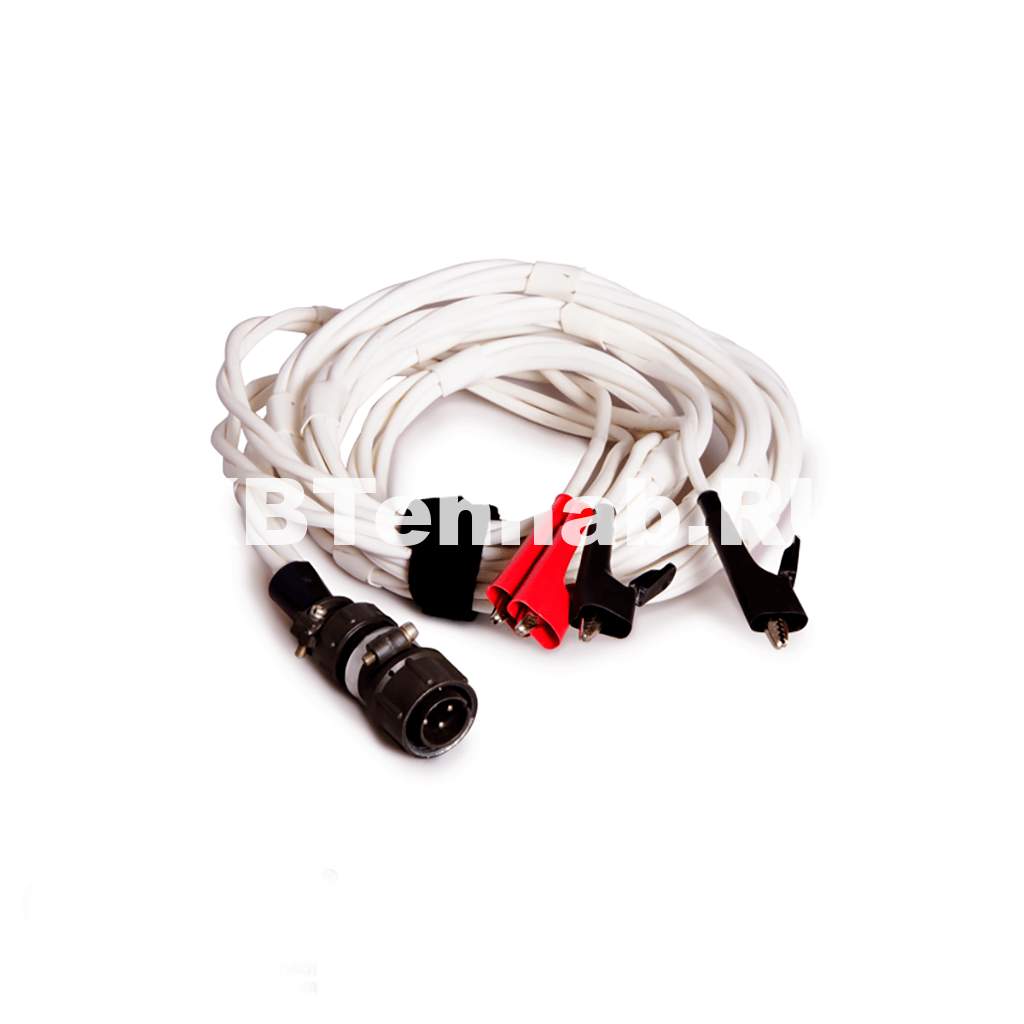

Прибор оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу прибор контроля высоковольтных выключателей ПКВ/У3.0 может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении.

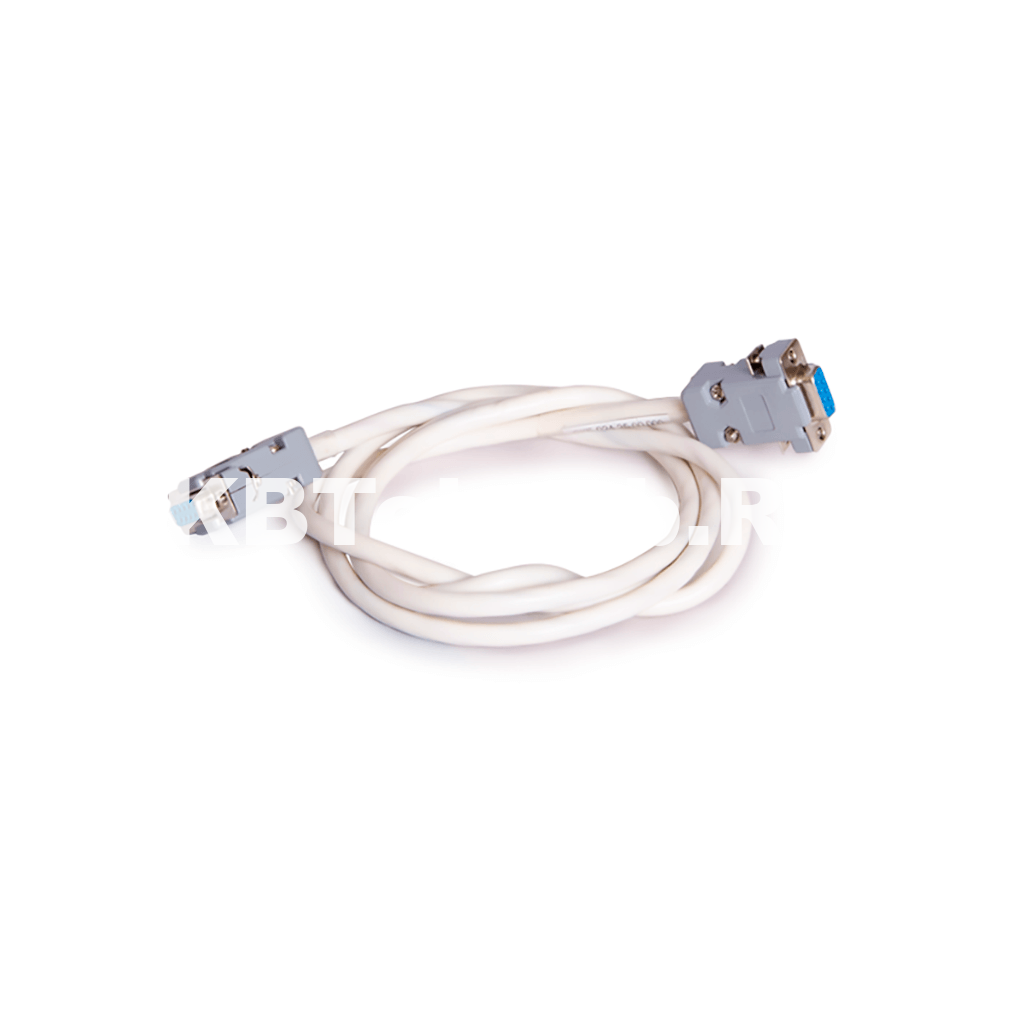

ПКВ/У3.0 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК и специальное программное обеспечение, а прибор выполняет все расчеты.

Знаки сертификации:

• соответствует требованиям безопасности;
• внесён в Госреестр РФ;
• внесён в Госреестр Республики Казахстан;
• внесён в Госреестр Республики Беларусь;
• внесён в Госреестр Киргизской Республики;
• соответствует требованиям Таможенного союза или Евразийского экономического союза;
• внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ.

Точность измерения и регистрации временных интервалов: ±[0,3+0,0001*t_x] мс, где t_x — измеряемый интервал времени, с.

Точность измерения линейных перемещений: ±[1 + 0,0005*s_x] мм, где s_x — измеряемое расстояние, мм.

Точность измерения угловых перемещений: ±[0,2 + 0,001*a_x]°, где a_x — измеряемый угол, град.

Точность измерения скорости движения в диапазоне 0,02 ± 10 м/с: ±2 %

Тп — длительности произвольной паузы.
Тзо — длительность задержка отключения.

Примечание: для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания по заказу.
