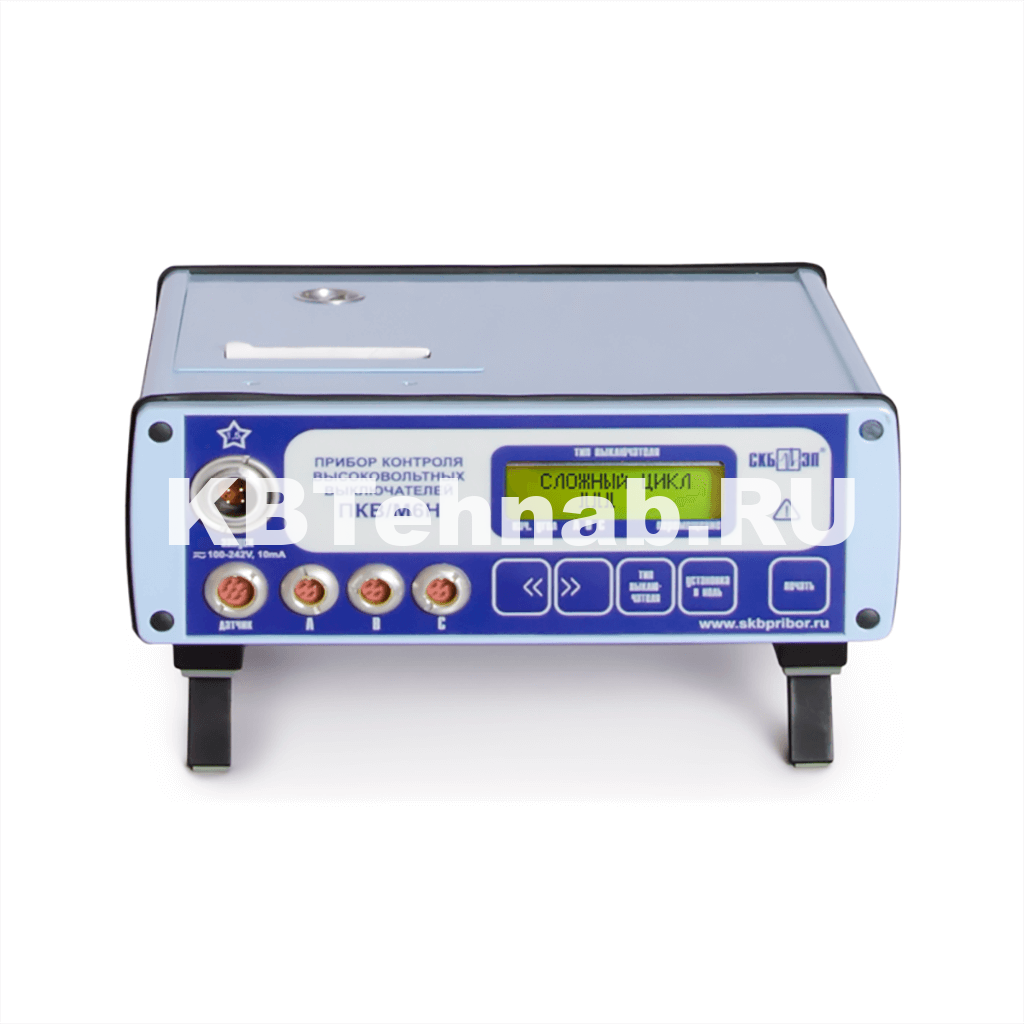

Прибор контроля и диагностики высоковольтных выключателей ПКВ/М6Н
Прибор контроля и диагностики высоковольтных выключателей ПКВ/М6Н обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей.
Цена по запросу
На сайте приведены ориентировочные розничные цены.
При увеличении объемов покупки цена снижается.
ВНИМАНИЕ!
Для товаров с «Ценой по запросу» полностью оформите заказ путём добавления товара в корзину, и наши специалисты свяжутся с вами в кратчайшее время, или закажите звонок.
Описание и характеристики
Прибор контроля и диагностики высоковольтных выключателей ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Печать результатов измерения можно повторять необходимое количество раз.
Протокол содержит:
- таблицу с измеренными и рассчитанными параметрами, например, такими, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и др.;
- график зависимости скорости от хода;
- график зависимости скорости от времени;
- график зависимости хода от времени.
После проведения измерений прибор распознает и рассчитывает значения параметров для простых операций и сложных циклов, а для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10.
Оснащен дополнительным режимом «Линейка / Угломер», который позволяет проводить измерения линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов.
ПКВ/М6Н достаточно прост и понятен в работе, что не раз отмечалось пользователями, а при массе самого прибора всего 3 кг у специалиста не возникнет хлопот по его транспортировке и перемещению.
Знаки сертификации:
- соответствует требованиям безопасности;
- внесён в Госреестр РФ;
- внесён в Госреестр Республики Казахстан;
- внесён в Госреестр Республики Беларусь;
- внесён в Госреестр Киргизской Республики;
- соответствует требованиям Таможенного союза или Евразийского экономического союза;
- внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ;
- Разрешении о применении в электроустановках РЖД.
Точность измерения временных интервалов: ± 10-4[1 + tx] с. tx — измеряемый интервал времени, с.
Точность измерения линейных перемещений: ±1 мм
Точность измерения угловых перемещений: ±[0,2 + 0,001*ax]°. ax — измеряемый угол, град.
Точность измерения скорости движения: ±4 %
Примечание: для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания по заказу.
ПКВ/М6Н доступен в двух комплектациях: стандартной и облегченной (см. характеристики прибора).
| Количество каналов контроля контактов выключателя | 3 |
|---|---|
| Диапазон измерения и регистрации временных интервалов | 0,002 ÷ 5,2 с |
| Диапазон измерения линейных перемещений | 1 ÷ 900 мм |
| Диапазон измерения угловых перемещений | 0,09 ÷ 360 град. |
| Диапазон измерения скорости движения | 0,002 ÷ 20 м/с |
| Потребляемая мощность | < 20 Вт |
| Питание (сетевое напряжение) | ~ 100-242 В, 50 Гц // = 100-340 В |
| Габариты | 213 х 232 х 89 мм |
| Масса прибора | 3 кг |
| Защита от окружающей среды | IP20 |
| Диапазон температуры при работе с прибором | от -20 °C до +45 °C |
| Гарантийный период | 3 года |
| Срок эксплуатации прибора | 10 лет |
| Межповерочный период | 3 года |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | Русский |
| Количество измерительных датчиков, стандартная комплектация | 2 |
| Контролируемые характеристики, стандартная комплектация | время, ход и скорость |
| Количество измерительных датчиков в комплекте, облегченная комплектация | отсутствуют |
| Контролируемые характеристики, облегченная комплектация | время |

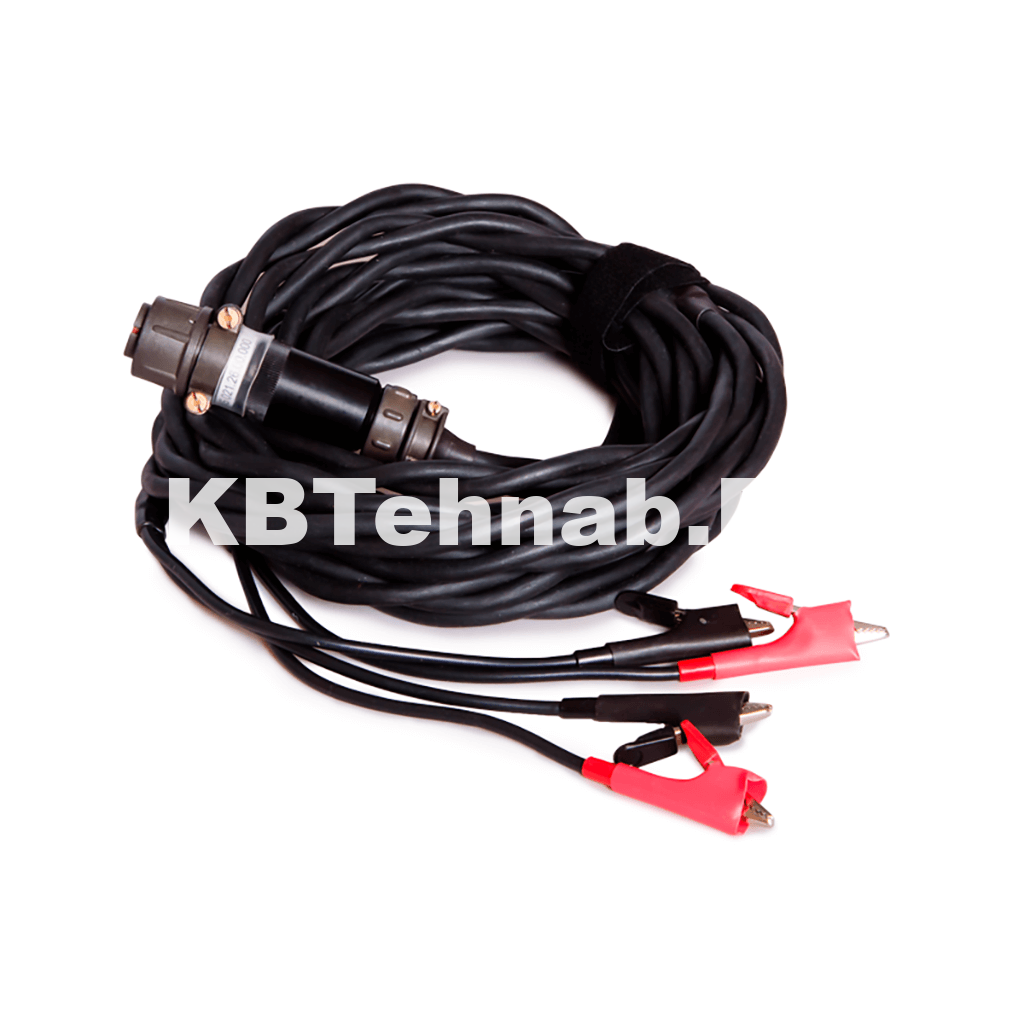

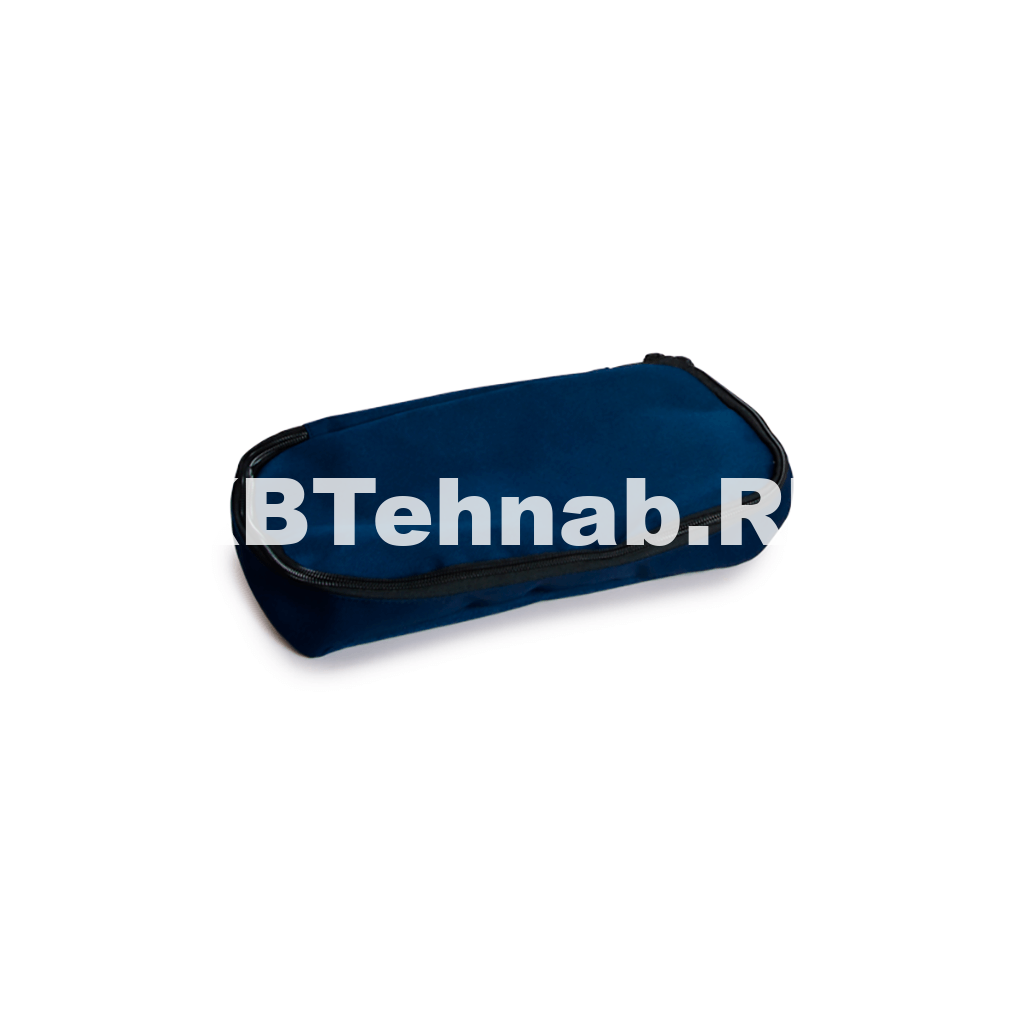

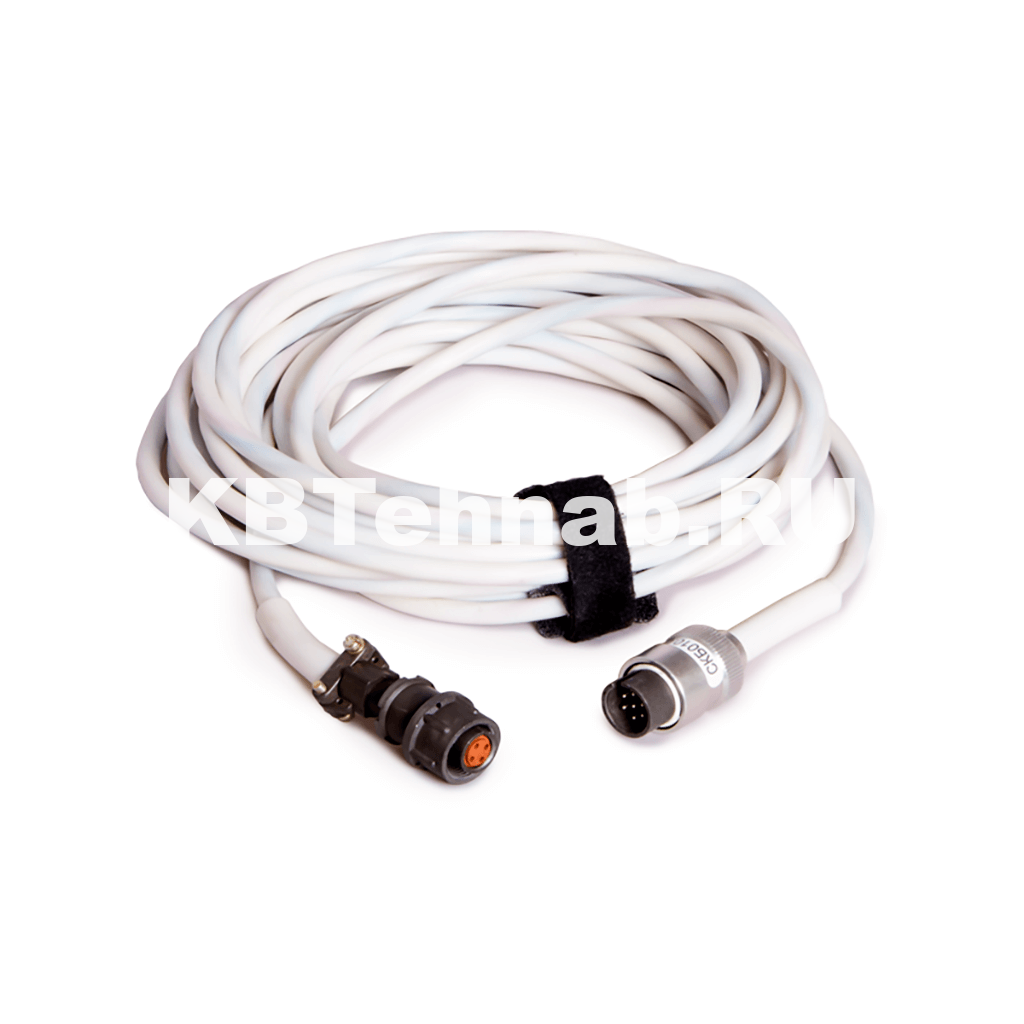

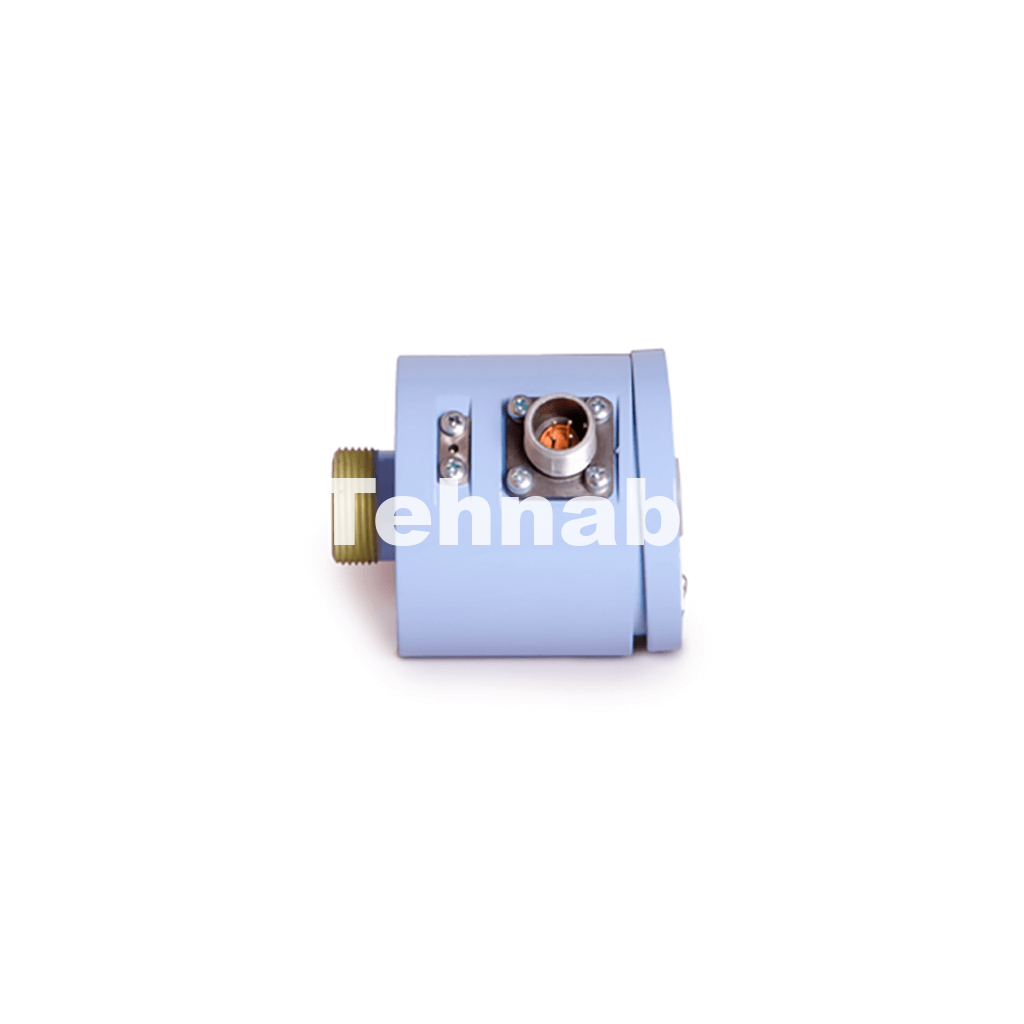

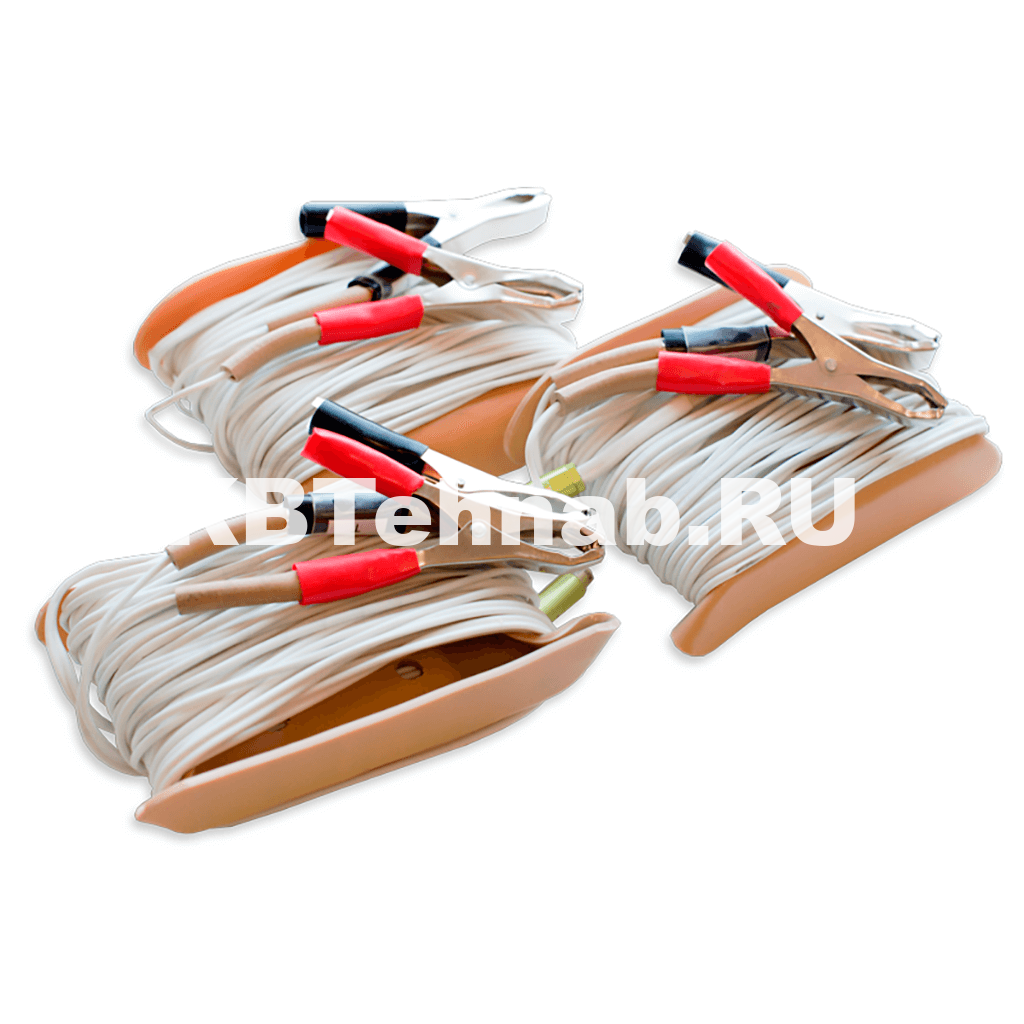

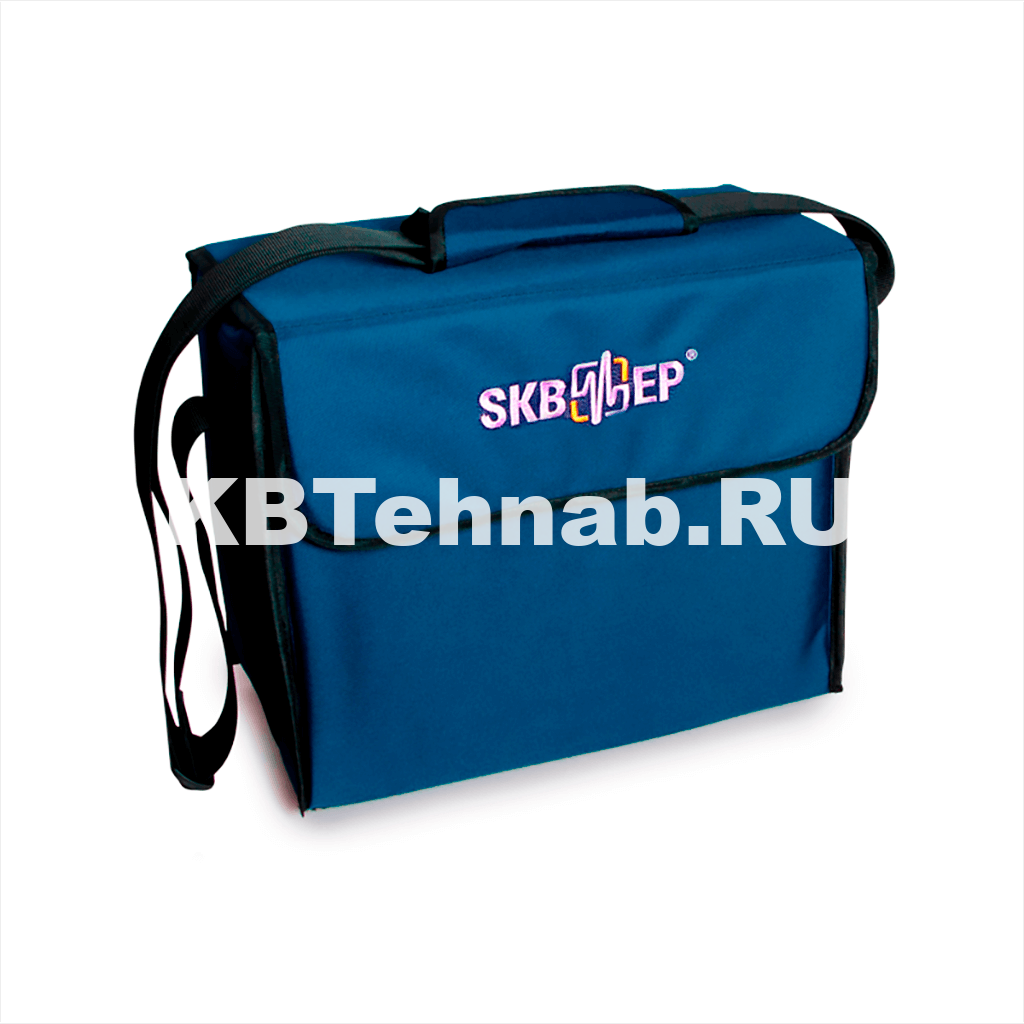

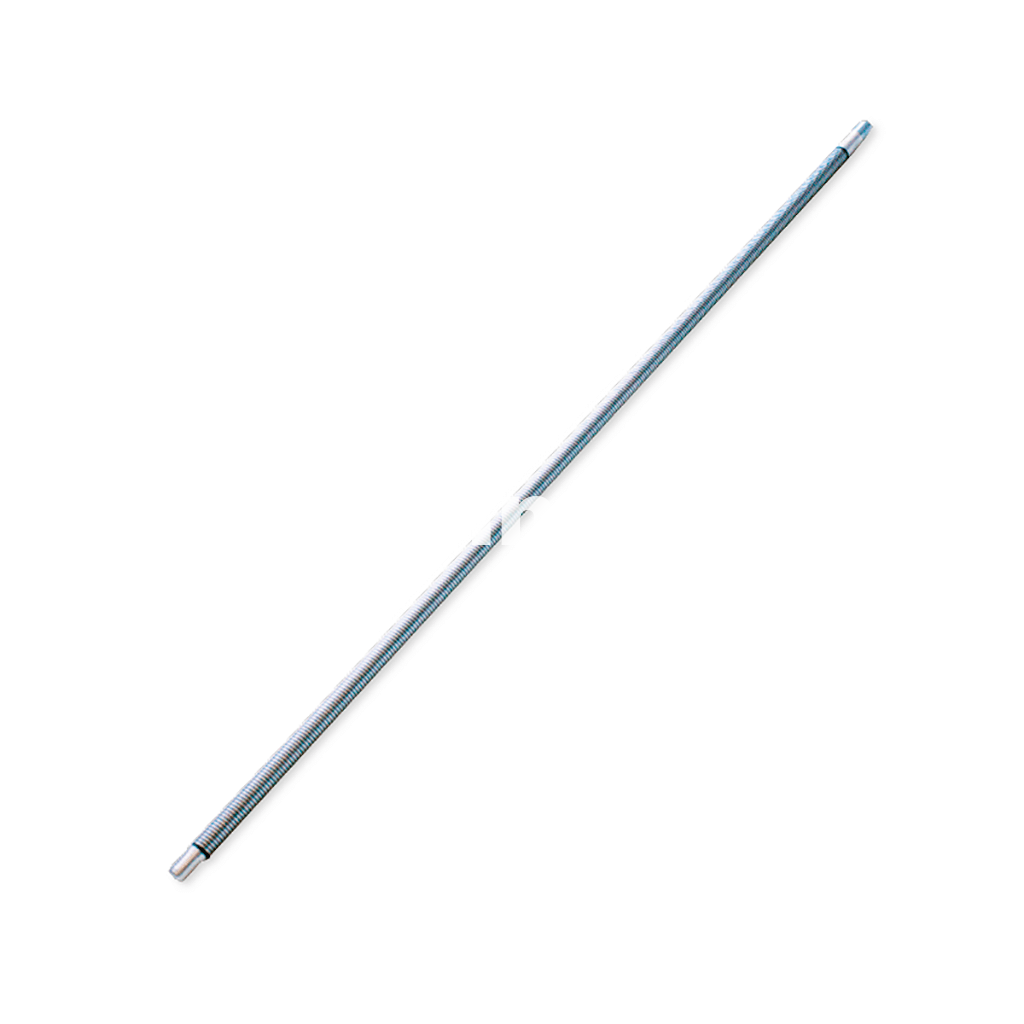

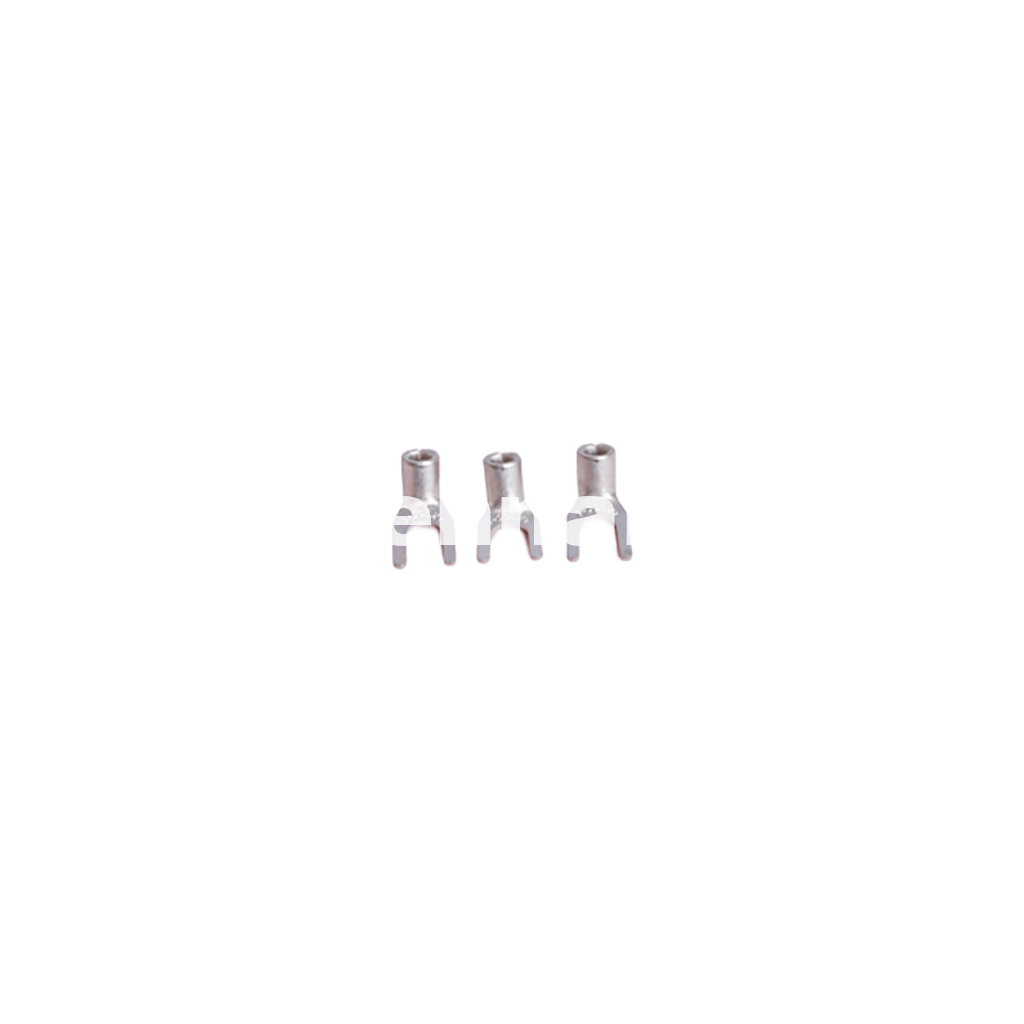

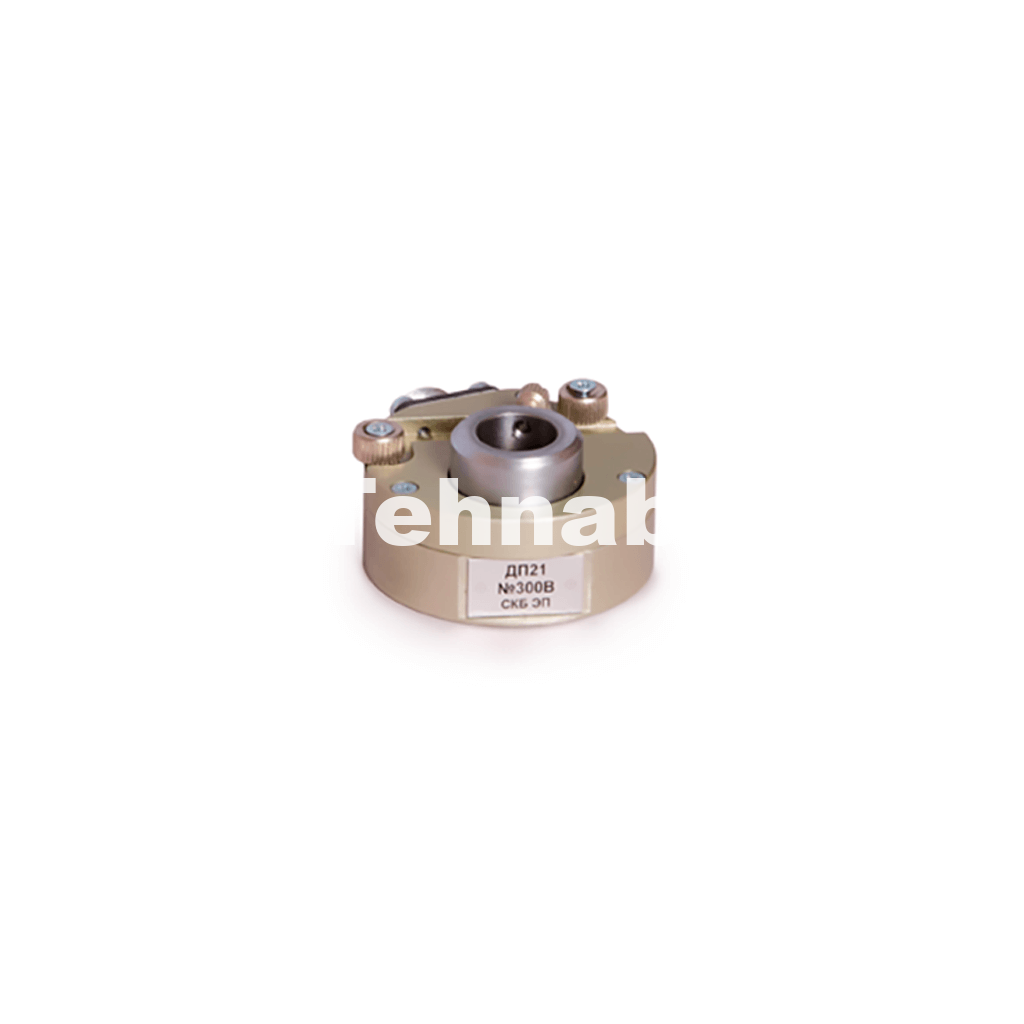

| Стандартная комплектация (14 наименований) | Измерительный блок ПКВ/М6Н 015.00.00.000, датчик линейного перемещения ДП12 012.00.00.000-02, стержень измерительный с футляром 010.15.00.000-02, датчик углового перемещения ДП21 009.00.00.000, стандартный комплект крепежных приспособлений, кабель датчика 015.10.00.000-01, кабели полюсов //полюс А, В, С 015.11.00.000/-01/-02, кабель дистанционного пуска 015.13.00.000, бумага для касс, кабель сетевой 018.09.00.000, наконечники под винт М5 (4 шт.) 021.26.00.003, предохранители ВП2Б-1В-2А (2 шт.), сумка для крепежных изделий 126.06.02.000, сумка для прибора и комплектующих 126.06.00.000. |
| Дополнительная комплектация (по заказу, 7 наименований) | Стержень измерительный с футляром 012.03.00.000/-01, кабель датчика 015.10.00.000-02, дополнительный комплект крепежных приспособлений, клеммник для ВК-10 010.26.00.000, клеммник 010.27.00.000, переходник к кабелю питания 010.25.00.000-01/02, штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02. |

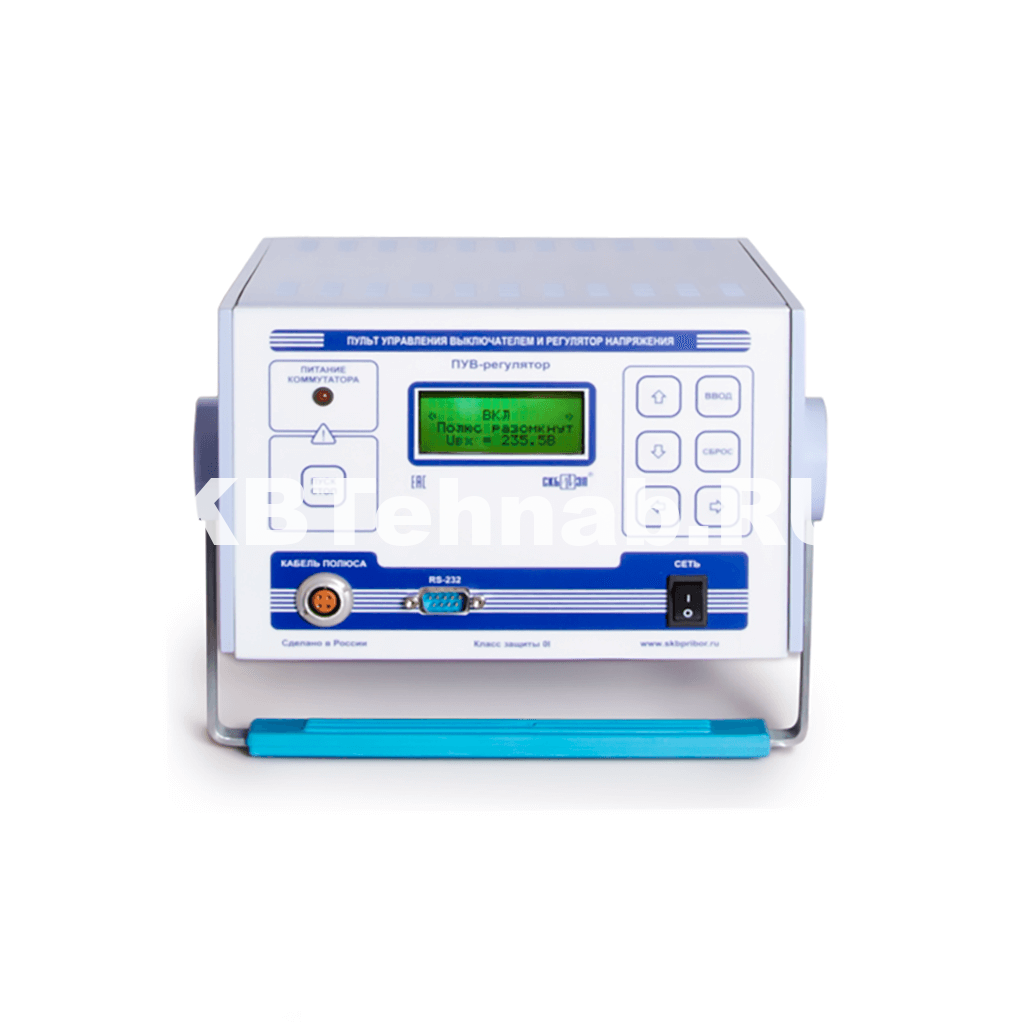

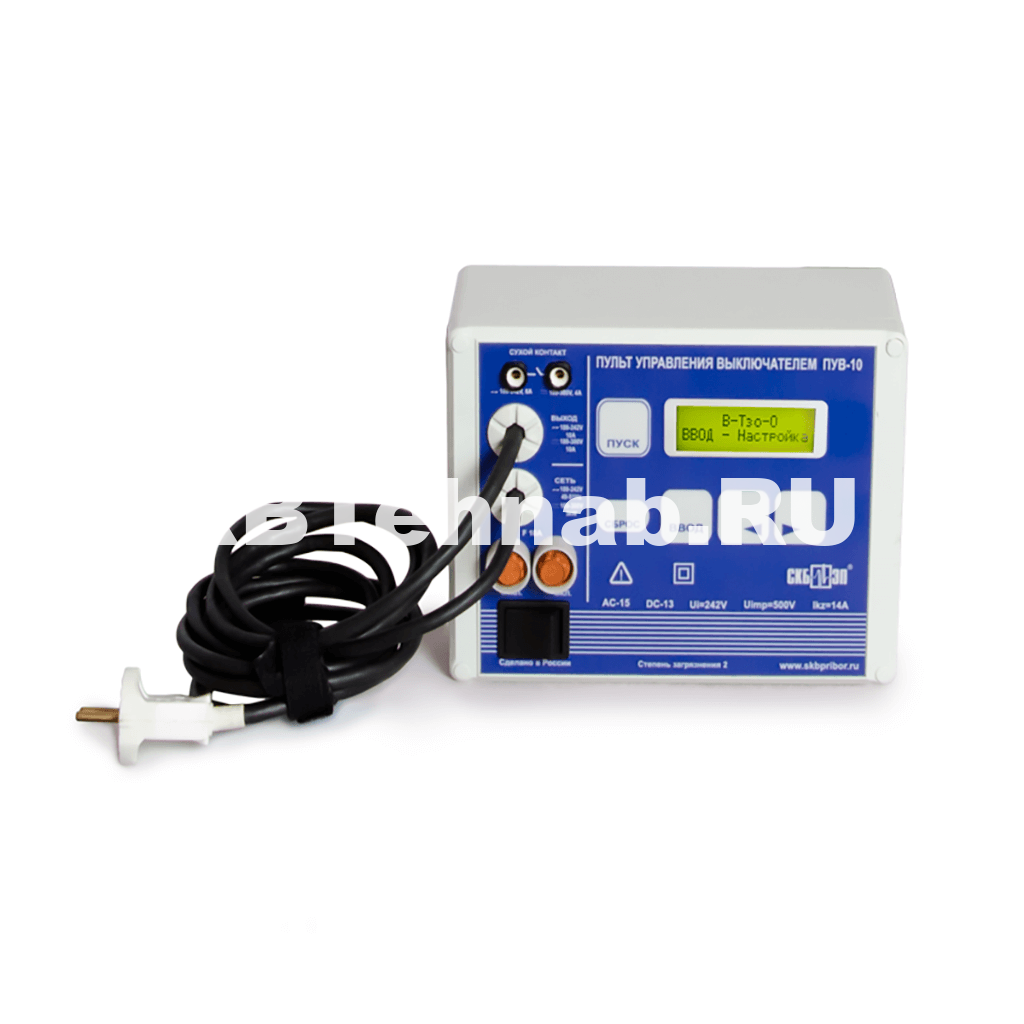

| Рекомендованное оборудование к совместному применению (2 наименования) | Пульт управления приводом выключателя ПУВ-10 016.00.00.000, ПУВ-регулятор 027.00.00.000. |
