Промышленный микроомметр МИКО-1 предназначен для измерения переходного электрического сопротивления постоянному току в безындуктивных цепях в диапазоне 1 μΩ ÷ 0,02 Ω: контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока); контакторов, размыкателей, соединителей; болтовых, сварных и паяных соединений токопроводов и шин; рельсовых соединений, колесных пар вагонов; другого.

Цена по запросу

На сайте приведены ориентировочные розничные цены.
При увеличении объемов покупки цена снижается.

ВНИМАНИЕ!  Для товаров с «Ценой по запросу» полностью оформите заказ путём добавления товара в корзину, и наши специалисты свяжутся с вами в кратчайшее время, или закажите звонок.

Описание товара

Промышленный микроомметр МИКО-1 предназначен для измерения переходного электрического сопротивления постоянному току в безындуктивных цепях в диапазоне 1 μΩ ÷ 0,02 Ω.

Сила измерительного тока до 50A
Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока. Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. Микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов.
В связи с этим для получения достоверных значений измерения рекомендуется проводить при достаточно больших токах через переходное сопротивление, что нашло свое отражение, например, в стандартах МЭК 56 (I≥50A). МИКО-1 работает на токе 50А, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.
Силы тока в 50А вполне достаточно для проведения работ, если не указаны иные требования к диагностическому оборудованию. Если необходим более мощный микроомметр, рекомендуем рассмотреть МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А).

Измерительный ток протекает стабильно и достаточное время
Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.
Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи.
Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности, а также позволяет измерять электрическое сопротивление цепей содержащих трансформаторы тока, которыми, как правило, оборудованы высоковольтные баковые выключатели.

Устойчивая работа в условиях мощных помех промышленной частоты
МИКО-1 разработан специально для эксплуатации в условиях жесткой электромагнитной обстановки электрических станций и подстанций, а измерительные каналы прибора позволяют подавлять электромагнитные помехи промышленной частоты.
МИКО-1 соответствует требованиями ГОСТ 52931-08 и защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений.

Участие пользователя в измерительном процессе минимально
Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

Автономность аккумулятора
Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Простота, портативность и надёжность
Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.
Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.
Указанным требованиям полностью соответствует промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

Вариативная комплектация прибора
Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления: измерительный кабель с зажимами типа «крокодил» К01 (стандартная комплектация), где в одном зажиме конструктивно объединены токовые и потенциальные провода; для удобства подключения к шпильке ввода реализуются потенциальные пружинные и штыревые контакты, которые сопрягаются с кабелем К01; измерительный кабель с игольчатыми подпружиненными контактами, который достаточно удобен при контроле сопротивлений сборных и присоединенных шин.

Соответствует требованиям безопасности, внесён в Госреестр РФ, в Госреестр Республики Казахстан, в Госреестр Республики Беларусь, в Госреестр Киргизской Республики, соответствует требованиям Таможенного союза или Евразийского экономического союза, внесён в реестр инновационных продуктов, рекомендованных к использованию в РФ, имеет разрешение о применении в электроустановках РЖД.

Уважаемые коллеги, если Вам нужна консультация отдела продаж, обращайтесь по телефону +7 (800) 333-65-17 или отправьте свой вопрос на e-mail адрес shop@tehnab.ru., или закажите звонок.

Характеристики товара

Диапазон сопротивления

1 μΩ – 20 mΩ

Разрешающая способность

0,1 μΩ

Точность

±(1+0,01) μΩ

Сила измерительного тока

до 50 А

Количество цифр результата измерения

6

Питание (встроенная батарея)

Свинцовая А506/3,5 S1

Время заряда аккумулятора

< 4 ч

Срок эксплуатации встроенного аккумулятора

1 года

Питание (сетевое напряжение)

~ 100-242В, 50Гц

Встроенная память

Количество измерений при полном заряде аккумулятора

20 – 50

Связь с ПК

Дисплей

Монохромный, буквенно-цифровой

Потребляемая мощность

<20 Вт

Габариты

250 х 80 х 210 мм

Масса прибора

3,6 кг

Защита от окружающей среды

IP20

Диапазон температуры при работе с прибором

от -15 °C до +40 °C

Язык интерфейса и руководства пользователя

Русский / английский

Гарантийный период

13 месяцев

Межповерочный период

1 год

Межкалибровочный период

1 год

Стандартная комплектация (6 наименований)

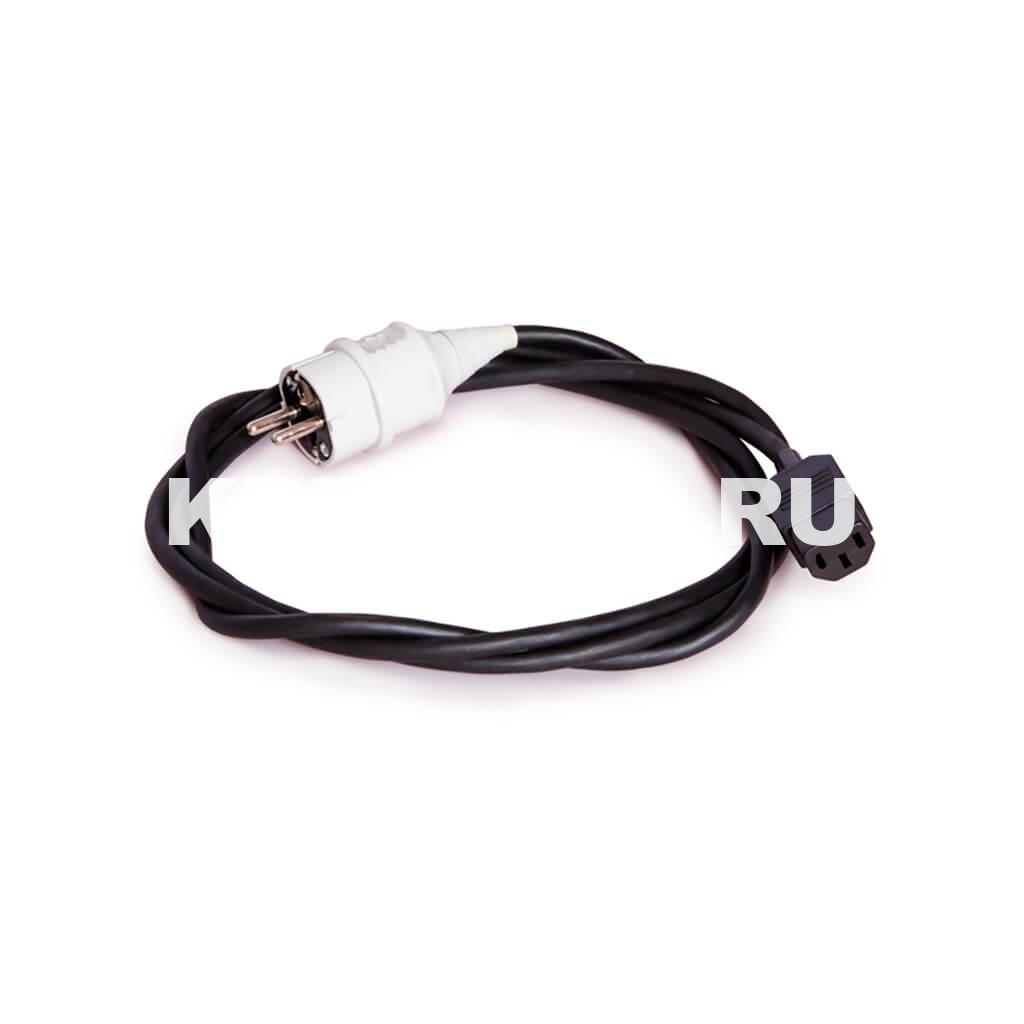

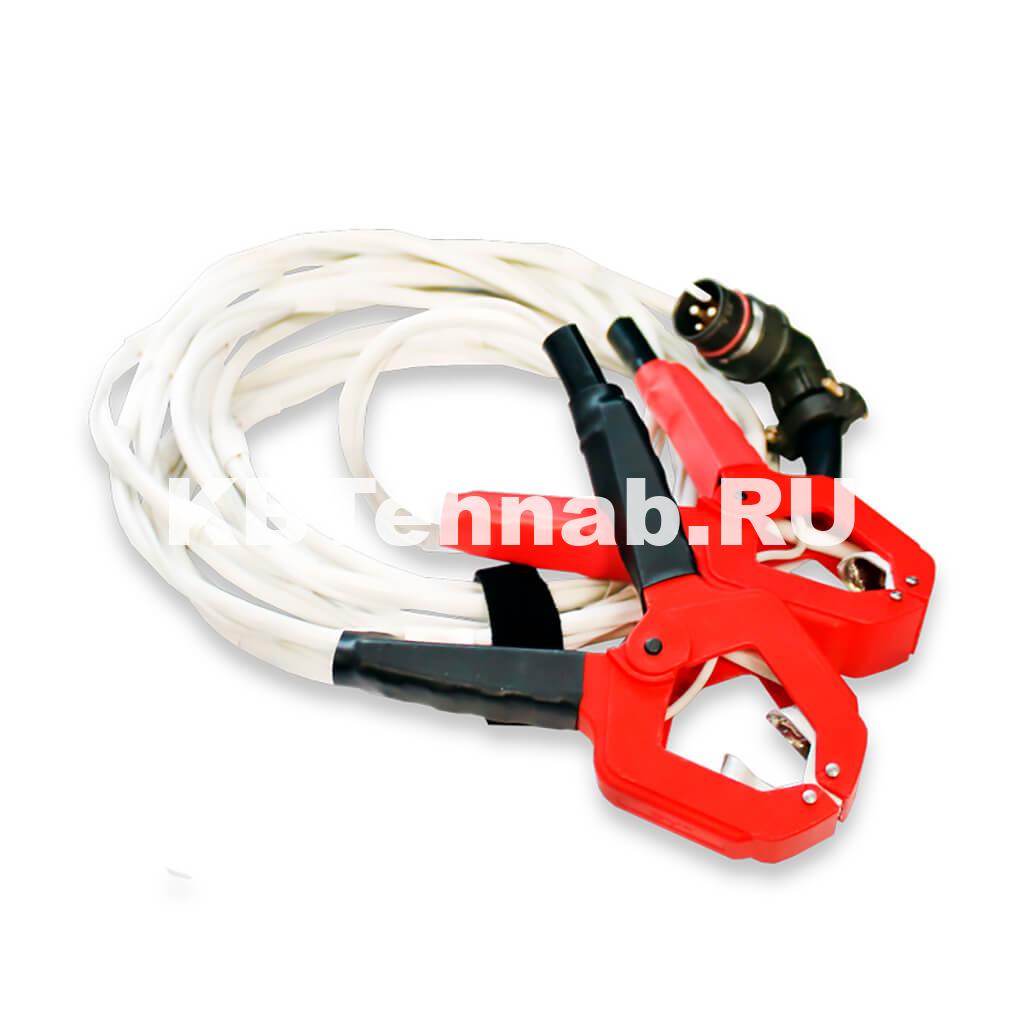

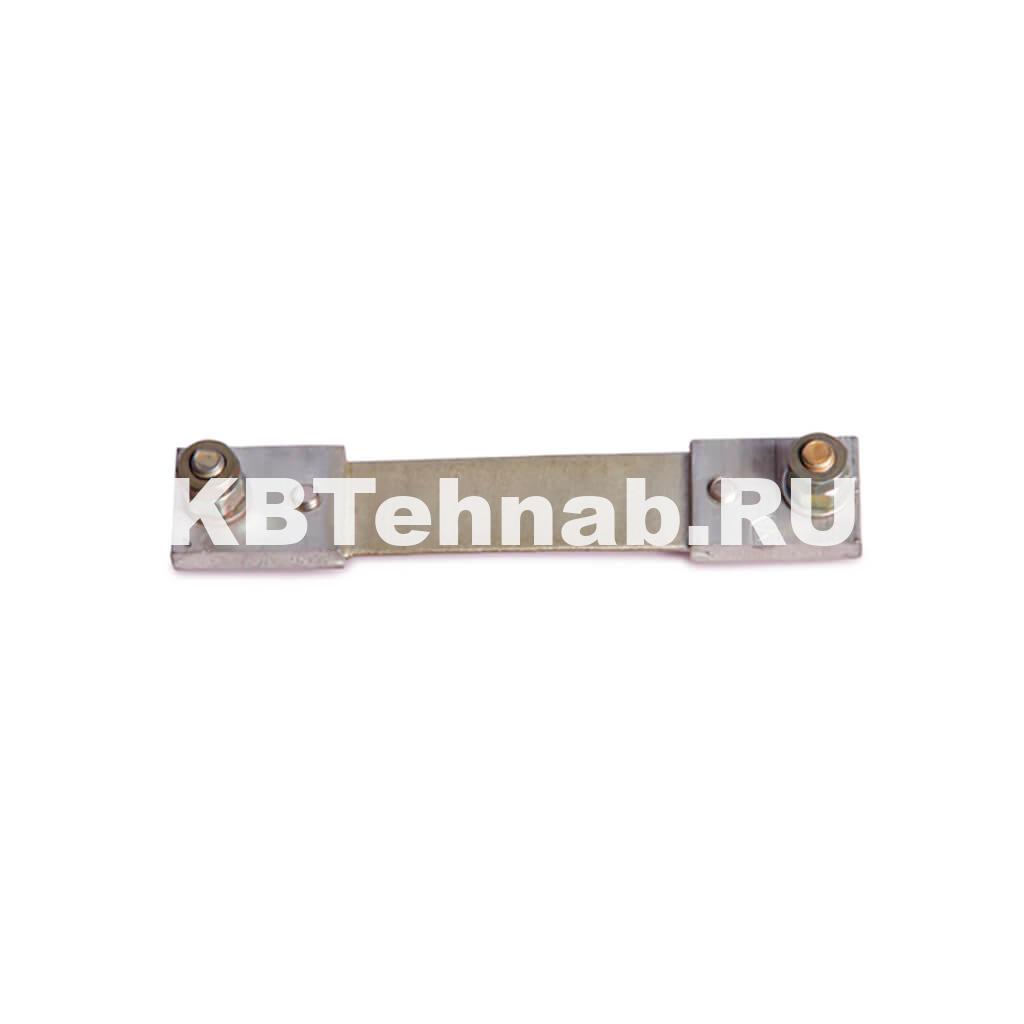

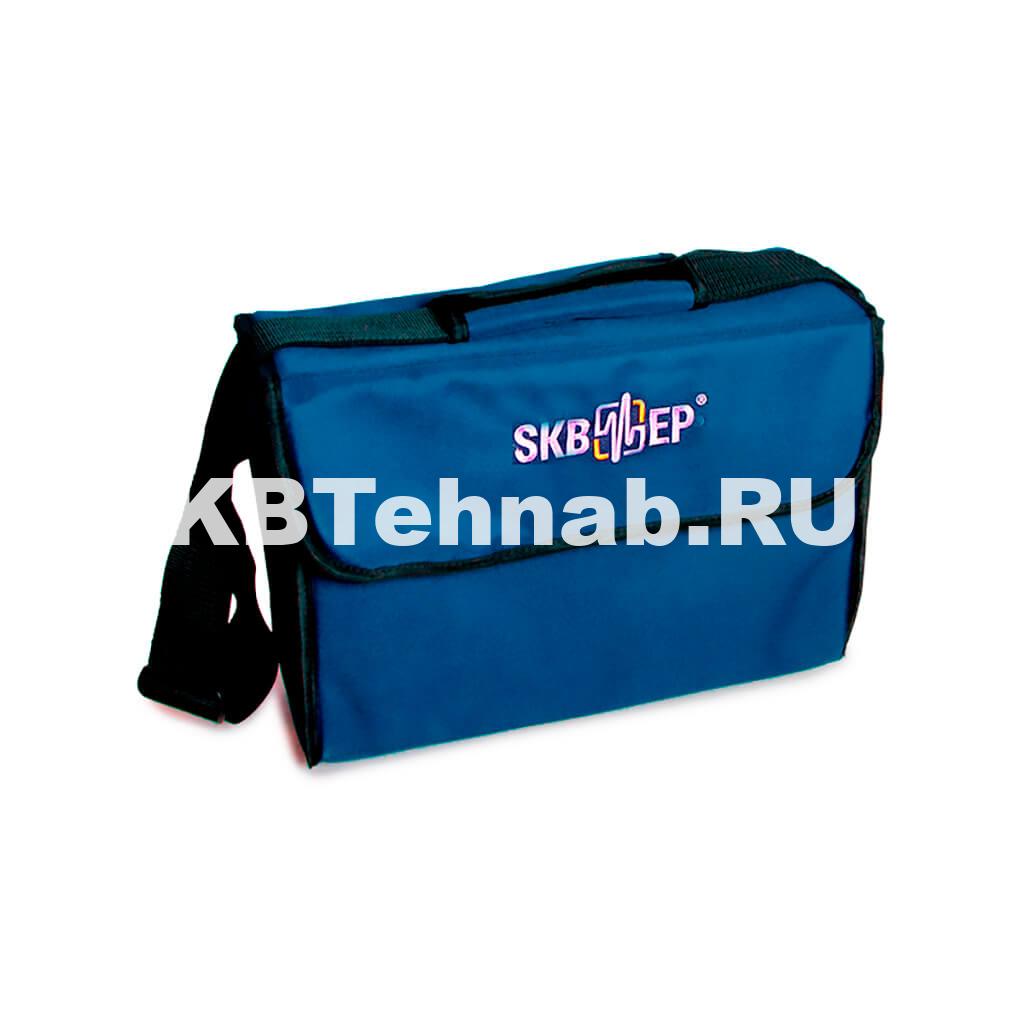

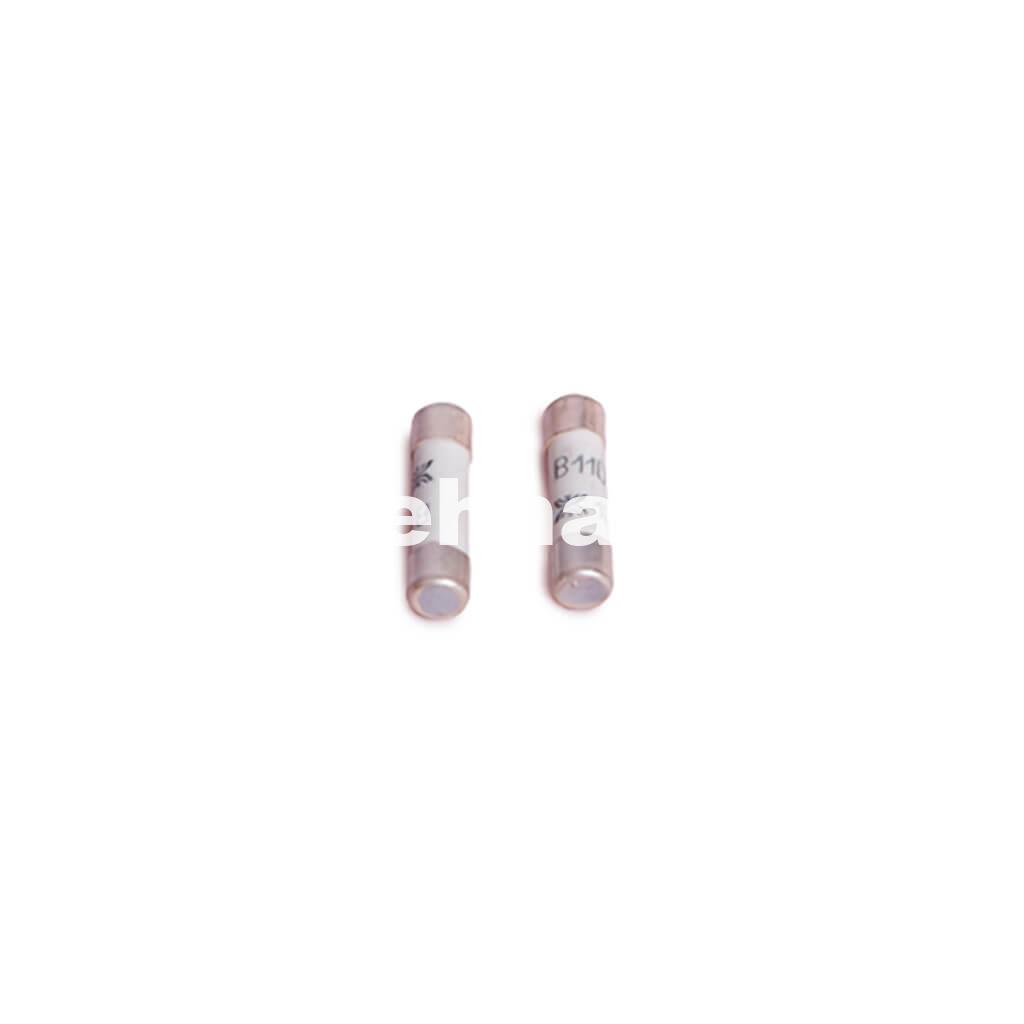

Измерительный блок МИКО-1, кабель измерительный с зажимами типа «крокодил», сетевой кабель, шунт 75ШСМ М3.75-0.5, предохранители ВП2Б-1В-2А (2 шт.), сумка для переноски прибора.

Дополнительная комплектация (по заказу, 7 наименований)

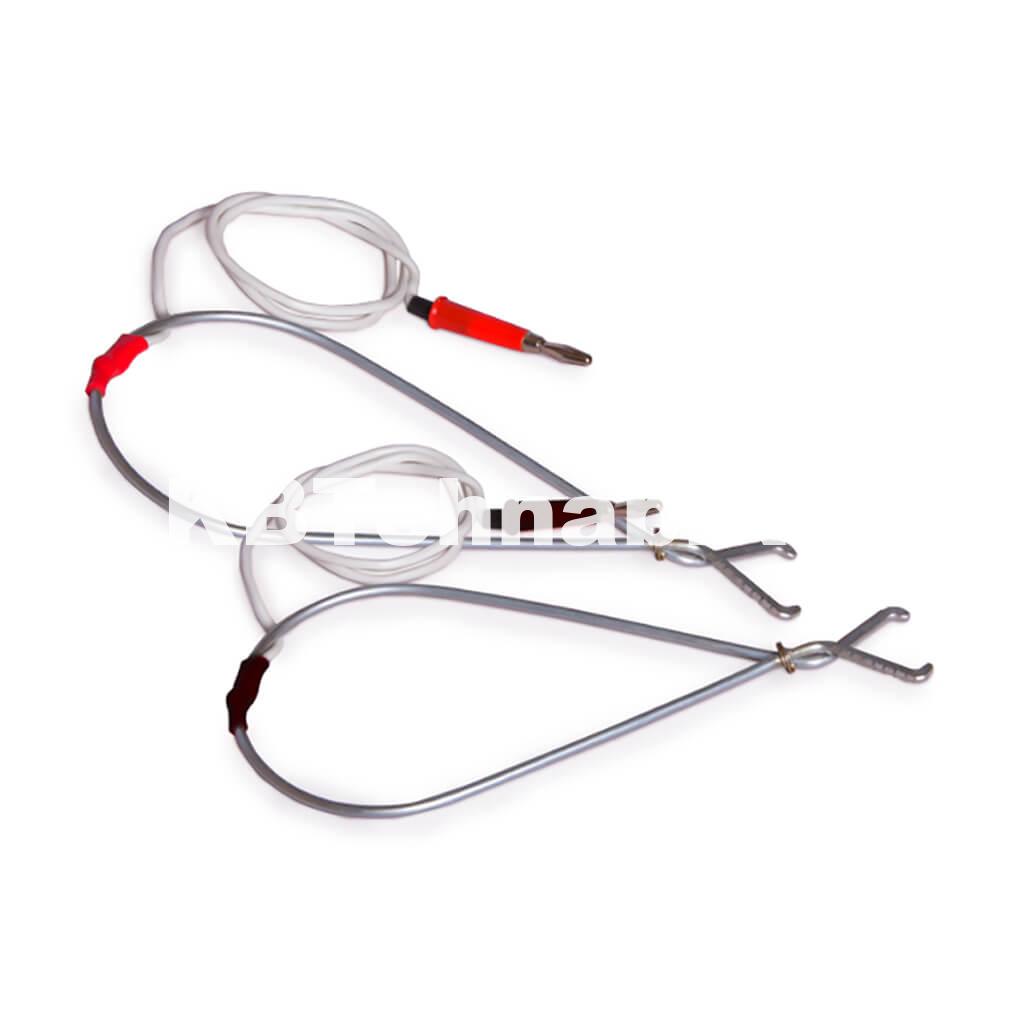

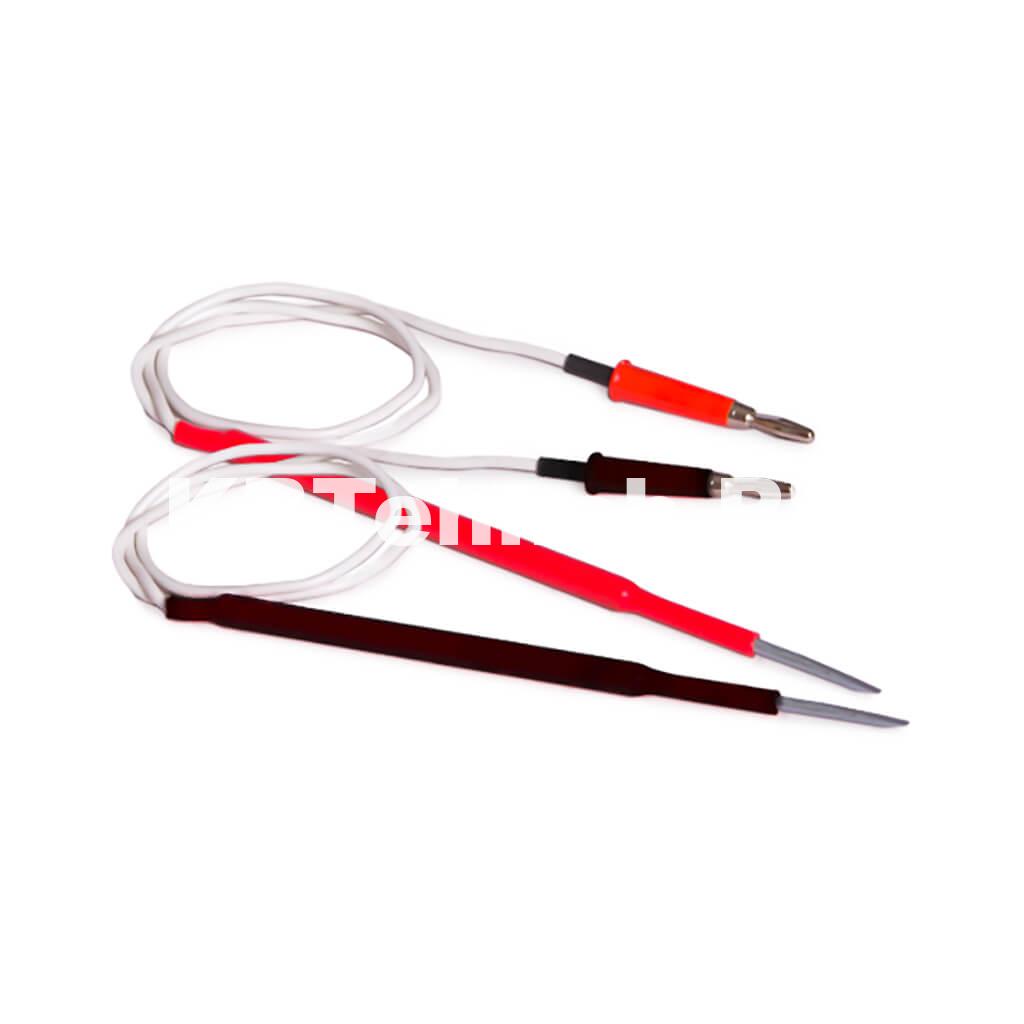

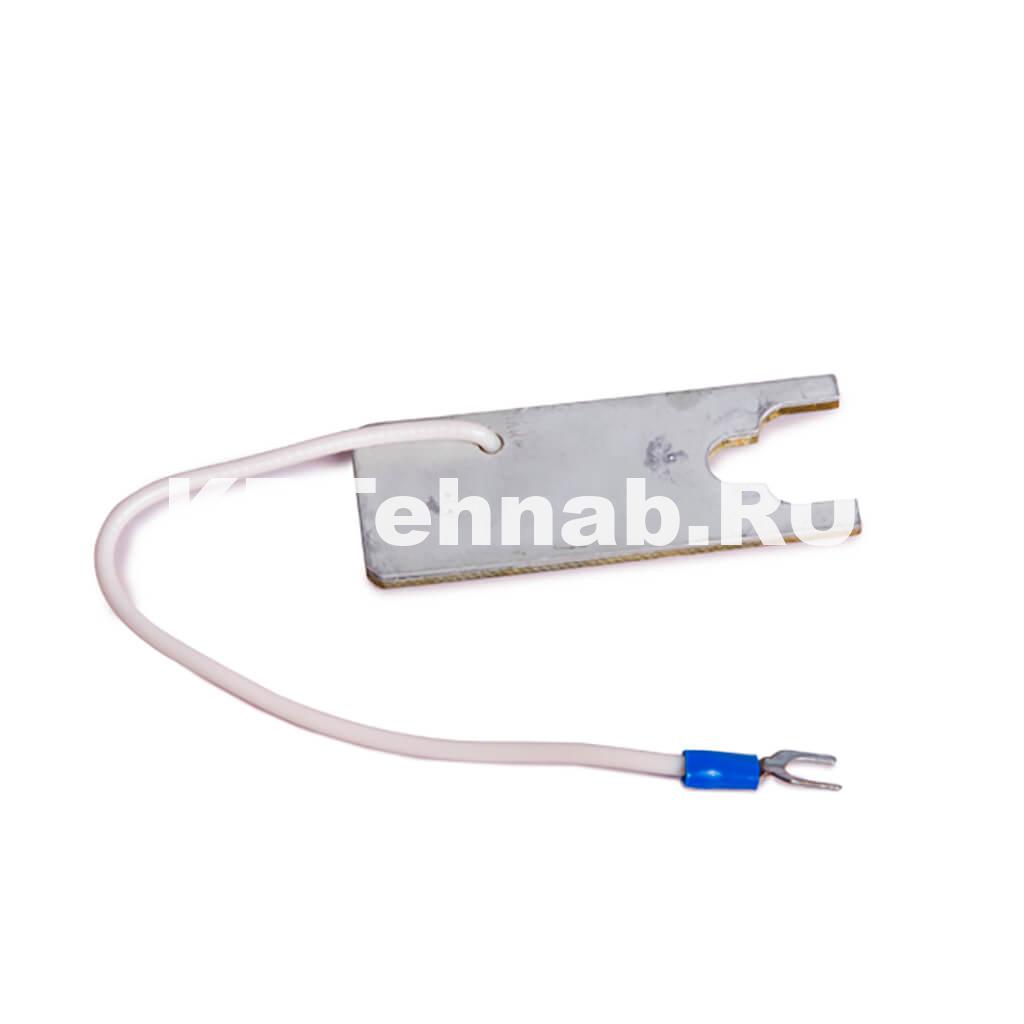

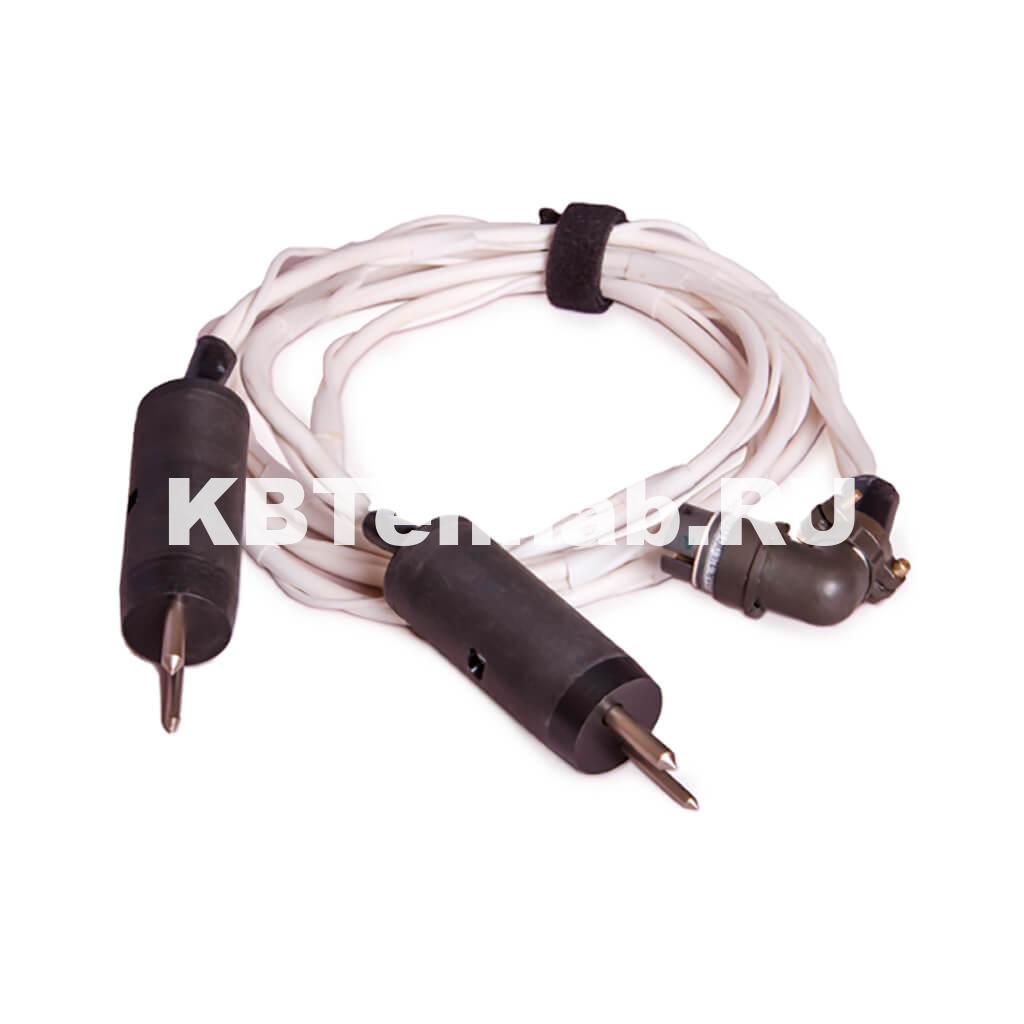

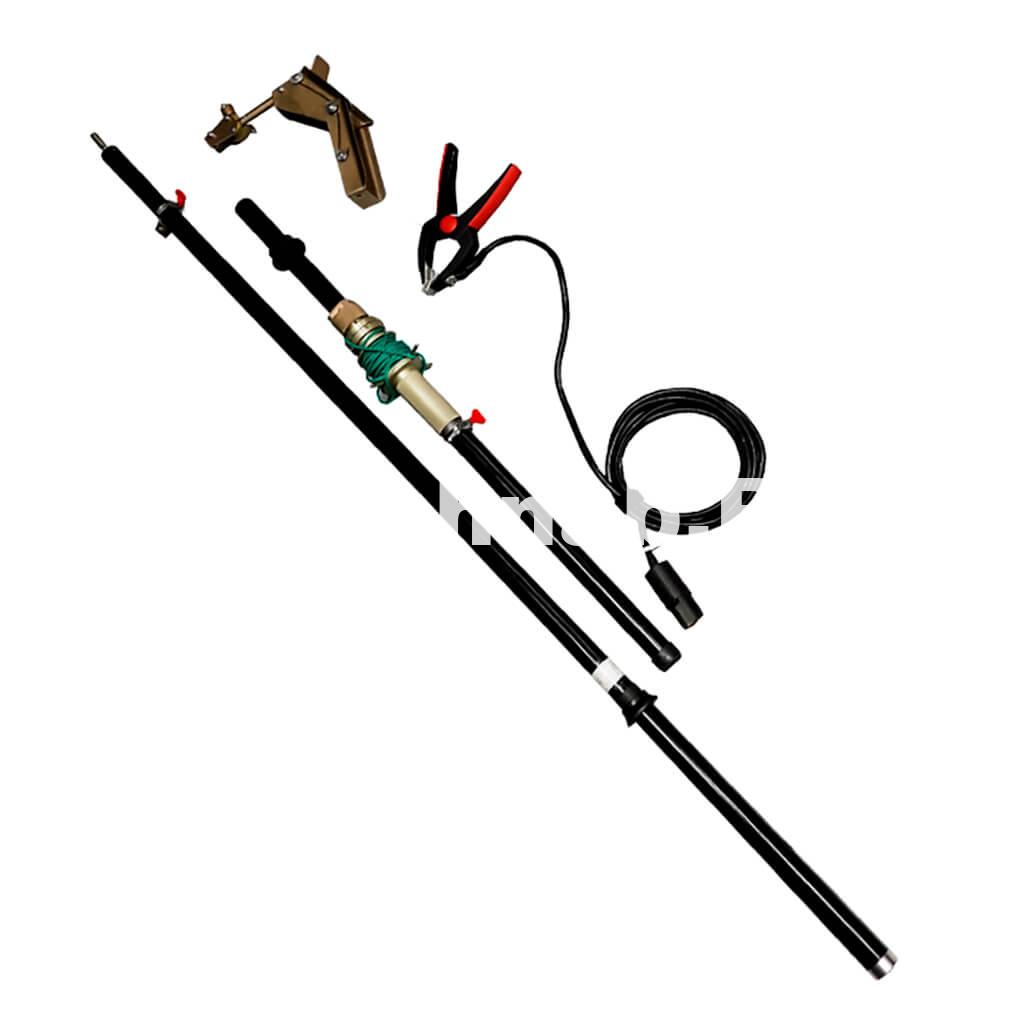

Кабель измерительный с игольчатыми подпружиненными контактами, кабель измерительный с игольчатыми подпружиненными поворотными контактами, потенциальный пружинный контакт (черный и красный), потенциальный штыревой контакт (черный и красный), аккумулятор А506/3.5 S1, переходник для образцовой катушки, штанга-манипулятор.
